Name: Pepperl+Fuchs senzor induktivan NEB3-6,5M40-E1-V1 304615-0145 6.5 mm kao u istoj ravnini NPN
Brand: Pepperl+Fuchs
SKU: 2627850
Availability: BackOrder

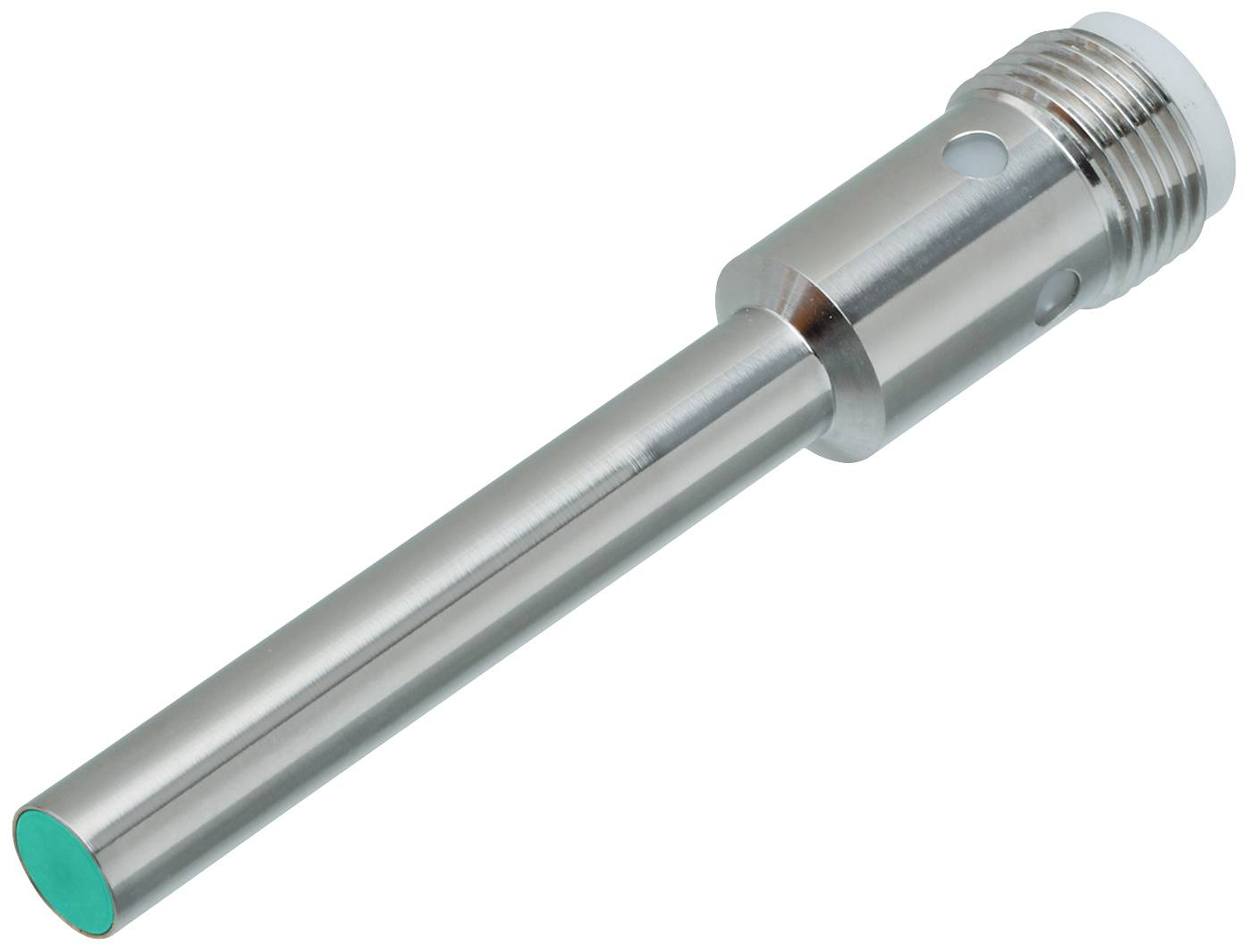

Cilindrični metalni cilindar sa zelenim krajem i navojem gore, vjerojatno tehnički dio ili senzor.

Slika slična

Vrsta proizvoda

senzor

Pogonski napon maks.

30 V

Vrsta kontakta

1 otvarač

Preklopna razdalja (maks.)

3 mm

Izlazi

NPN

Tehnički list (PDF)

Dostava čet,10.12.

Broj

kom. - zaliha Njemačka

Ukupno (164,99 € / komad)

164,99 €

uklj. PDV

samo 16,39 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: senzor

Tip: NEB3-6,5M40-E1-V1

min. pogonski napon: 5 V

Pogonski napon maks.: 30 V

Pogonski napon: 5 - 30 V

Vrsta kontakta: 1 otvarač

Preklopna razdalja (maks.): 3 mm

Izlazi: NPN

Materijal kućišta: mjed

Izvedba: induktivan

Svojstvo materijala: poniklovani

Montaža: kao u istoj ravnini

Veličina: 6.5 mm

Priključak: utikač M12, 4-polni

Min. temperatura: -40 °C

Maks. temperatura: 70 °C

: IP67

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

Frekvencija prebacivanja: 3500 Hz

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2627850 Pepperl+Fuchs senzor induktivan NEB3-6,5M40-E1-V1 304615-0145 6.5 mm kao u istoj ravnini NPN

Upute za rad i sigurnost

Upute za rad i sigurnost 2627850 Pepperl+Fuchs senzor induktivan NEB3-6,5M40-E1-V1 304615-0145 6.5 mm kao u istoj ravnini NPN

Opis

Preklopni razmak: 3 mm, instalacija: gotovo u ravnini, sklopna funkcija: normalno zatvoren (NC), tip izlaza: NPN, radni napon: 5 ... 30 V, radna struja: 0 ... 100 mA

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Preklopna funkcija: otvarač (NC)
Vrsta izlaza: NPN
Udaljenost senzora: 3 mm
Ugradnja: gotovo u ravnini
Izlazni polaritet: DC
Osigurana udaljenost prebacivanja: 0 ... 2,43 mm
Pokretni element: konstrukcijski čelik, npr. B. 1.0037, S235JR (prije St37-2) | 9 mm x 9 mm x 1 mm
redukcijski faktor r Al : 0,4
redukcijski faktor r Cu : 0,3
redukcijski faktor r V2A (1,4301) : 0,7
redukcijski faktor r gđa : 0,45
Vrsta izlaza: 3-žilni
karakteristike
uvjeti ugradnje
A: u čeliku 1.0037 (St37): 1 mm
Š: 6 mm
C: 9 mm
F: 16 mm
Radni napon: 5 ... 30 V
Frekvencija prebacivanja: 0 ... 3500 Hz
Histereza: obično 5%
Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
Zaštita od kratkog spoja: takt
Pad napona: ≤ 1,5V
Radna struja: 0 ... 100 mA
Preostala struja: 0 ... 0,2 mA
Struja praznog hoda: ≤10mA
Odgoda spremnosti: ≤ 100 ms
Prikaz stanja preklapanja: LED s više otvora, žuta
Funkcionalne sigurnosne karakteristike
MTTF tj : 960 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Usklađenost sa standardima i smjernicama
Usklađenost sa standardima
Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobrenja i certifikati
UL odobrenje: cULus popis, opća namjena
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
Okolišni uvjeti
Temperatura okoline: -40 ... 70 °C (-40 ... 158 °F)
Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)
mehanički podaci
Vrsta priključka: konektor uređaja M12 x 1, 4-polni
Materijal kućišta: mesing, poniklano
Lice: LCP
Zaštita: IP67

Opis

Preklopni razmak: 3 mm, instalacija: gotovo u ravnini, sklopna funkcija: normalno zatvoren (NC), tip izlaza: NPN, radni napon: 5 ... 30 V, radna struja: 0 ... 100 mA
