Name: Pepperl+Fuchs senzor induktivan NEB12-18GM50-E2-5M 231733 M18 kao u istoj ravnini PNP
Brand: Pepperl+Fuchs
SKU: 2628443
Availability: BackOrder

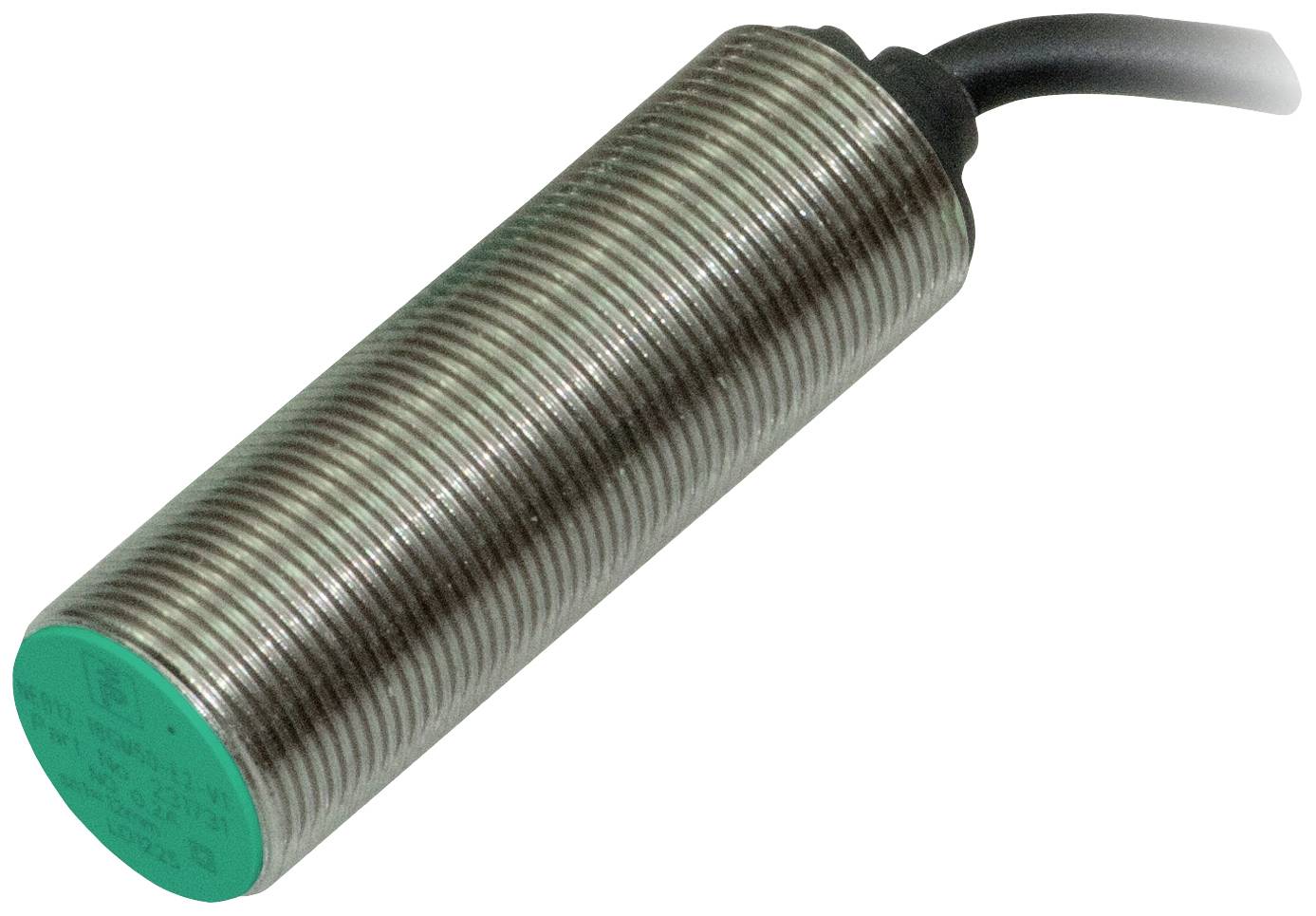

Cilindrični, rebrasti metalni senzor s kabelskim priključkom, korišten za otkrivanje objekata u industrijskim primjenama.

Slika slična

Vrsta proizvoda

senzor

Pogonski napon maks.

30 V

Vrsta kontakta

1 zatvarač

Preklopna razdalja (maks.)

12 mm

Izlazi

PNP

Tehnički list (PDF)

Dostava čet,05.11.

Broj

kom. - zaliha Njemačka

Ukupno (219,99 € / komad)

219,99 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: senzor

Tip: NEB12-18GM50-E2-5M

min. pogonski napon: 10 V

Pogonski napon maks.: 30 V

Pogonski napon: 10 - 30 V

Vrsta kontakta: 1 zatvarač

Preklopna razdalja (maks.): 12 mm

Izlazi: PNP

Materijal kućišta: mjed

Izvedba: induktivan

Svojstvo materijala: poniklovani

Montaža: kao u istoj ravnini

Veličina: M18

Priključak: kabel

Duljina kabela: 5 m

Min. temperatura: -25 °C

Maks. temperatura: 85 °C

: IP67

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

Frekvencija prebacivanja: 500 Hz

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2628443 Pepperl+Fuchs senzor induktivan NEB12-18GM50-E2-5M 231733 M18 kao u istoj ravnini PNP

Upute za rad i sigurnost

Upute za rad i sigurnost 2628443 Pepperl+Fuchs senzor induktivan NEB12-18GM50-E2-5M 231733 M18 kao u istoj ravnini PNP

Opis

Preklopni razmak: 12 mm, instalacija: gotovo u ravnini, sklopna funkcija: normalno otvoren (NO), vrsta izlaza: PNP, radni napon: 10 ... 30 V, radna struja: 0 ... 200 mA

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Funkcija prebacivanja: uspostavi kontakt (NO)
Vrsta izlaza: PNP
Udaljenost senzora: 12 mm
Ugradnja: gotovo u ravnini
Izlazni polaritet: DC
Osigurana udaljenost prebacivanja: 0 ... 9,72 mm
Pokretni element: konstrukcijski čelik, npr. B. 1.0037, S235JR (prije St37-2) | 36 mm x 36 mm x 1 mm
redukcijski faktor r Al : 0,26
redukcijski faktor r Cu : 0,2
redukcijski faktor r V2A (1,4301) : 0,63
redukcijski faktor r gđa : 0,33
Vrsta izlaza: 3-žilni
karakteristike
uvjeti ugradnje
A: u čeliku 1.0037 (St37): 4 mm
Š: 14 mm
C: 36 mm
F: 36 mm
Radni napon: 10 ... 30 V
Frekvencija prebacivanja: 0 ... 500 Hz
Histereza: 0,12 ... 1,8 mm
Zaštita od obrnutog polariteta: da
Zaštita od kratkog spoja: takt
Otpornost na preopterećenje: da
Sigurnost pri pucanju žice: da
Indukcijska zaštita: da
Potiskivanje pulsa pri uključivanju: da
Valovitost: 10%
Pad napona: ≤ 2V
Ponovljivost: 0,6 mm
Radna struja: 0 ... 200 mA
Preostala struja: ≤ 10µA
Struja praznog hoda: ≤11mA
Odgoda spremnosti: ≤ 50 ms
Prikaz statusa preklapanja: LED, žuta
Funkcionalne sigurnosne karakteristike
MTTF tj : 2650 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Usklađenost sa standardima i smjernicama
Usklađenost sa standardima
Norme: EN 60947-5-2:2007 | IEC 60947-5-2:2007
Odobrenja i certifikati
EAC usklađenost: TR CU 020/2011
UL odobrenje: cULus popis, opća namjena
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
Okolišni uvjeti
Temperatura okoline: -25 ... 85 °C (-13 ... 185 °F)
Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)
mehanički podaci
Vrsta priključka: PUR kabel, 5 m
Presjek žice: 0,34 mm 2
Materijal kućišta: mesing, poniklano
Lice: PBT
Zaštita: IP67
Masa: 100g
