Slika slična

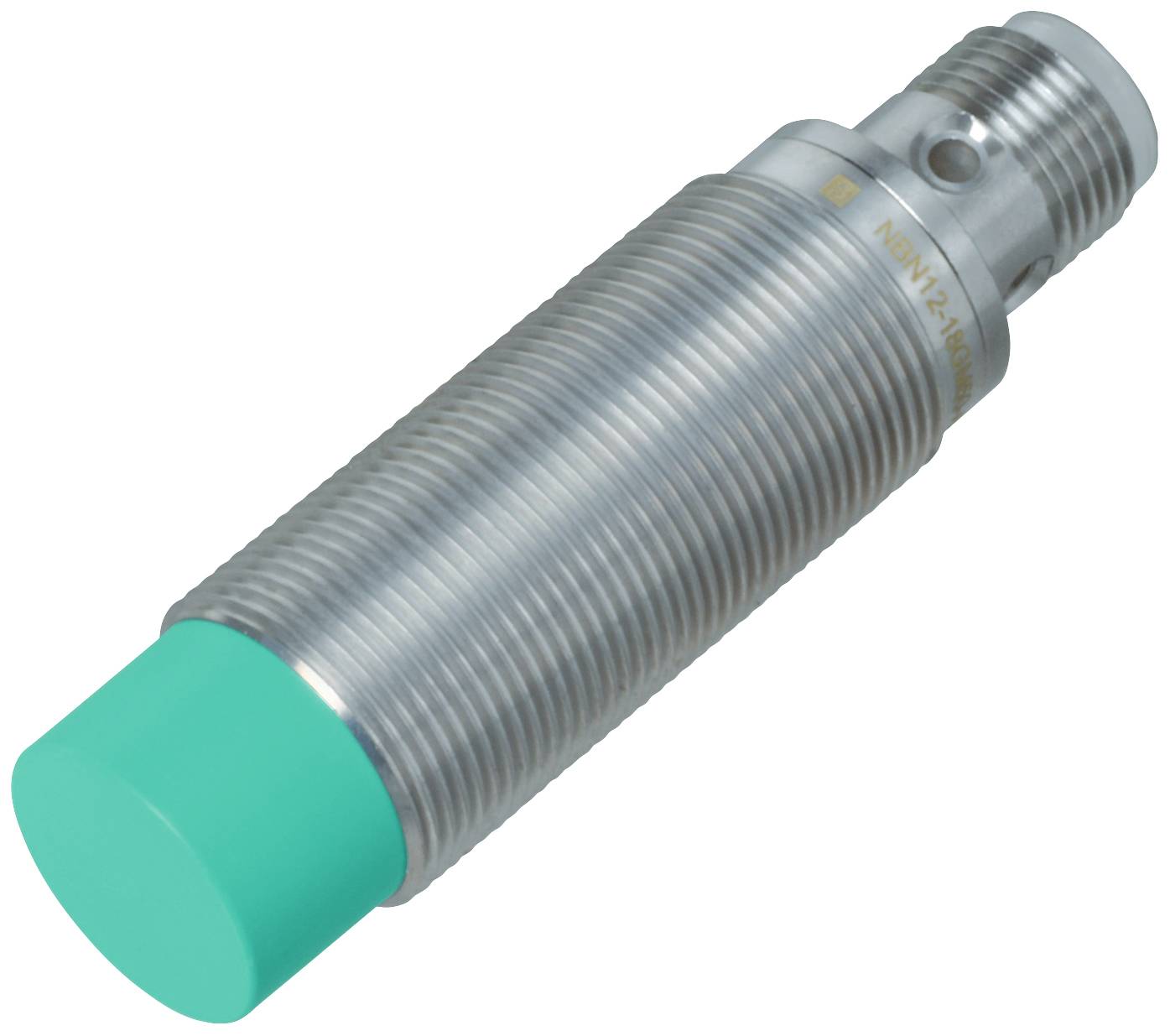

Pepperl+Fuchs senzor induktivan NBN8-18GM50-A2-V1 326161-0123 M18 nije u istoj ravnini PNP (Ø x D) 18 mm x 66 mm
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
senzor
Pogonski napon maks.
36 V
Vrsta kontakta
antivalentan
Preklopna razdalja (maks.)
8 mm
Izlazi
PNP
Tehnički list (PDF)
Broj
Ukupno (99,99 € / komad)
99,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
senzor
- Tip
NBN8-18GM50-A2-V1
- min. pogonski napon
5 V
- Pogonski napon maks.
36 V
- Pogonski napon
5 - 36 V
- Vrsta kontakta
antivalentan
- Preklopna razdalja (maks.)
8 mm
- Izlazi
PNP
- Materijal kućišta
mjed
- Izvedba
induktivan
- Montaža
nije u istoj ravnini
- Veličina
M18
- Priključak
utikač
- Određene značajke
LED zaslon
- Min. temperatura
-40 °C
- Maks. temperatura
85 °C
IP68
- Dužina
66 mm
- Promjer
18 mm
- dim.
(Ø x D) 18 mm x 66 mm
- Sadržaj
1 St.
- Bežična funkcija punjenja
ne
- Frekvencija prebacivanja
1650 Hz
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2627873 Pepperl+Fuchs senzor induktivan NBN8-18GM50-A2-V1 326161-0123 M18 nije u istoj ravnini PNP (Ø x D) 18 mm x 66 mm
Upute za rad i sigurnost
Upute za rad i sigurnost 2627873 Pepperl+Fuchs senzor induktivan NBN8-18GM50-A2-V1 326161-0123 M18 nije u istoj ravnini PNP (Ø x D) 18 mm x 66 mm
Opis
Preklopni razmak: 8 mm, ugradnja: neujednačena, sklopna funkcija: antivalentna, vrsta izlaza: PNP, radni napon: 5 ... 36 V, radna struja: 0 ... 200 mA
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- Preklopna funkcija: komplementarna
- Vrsta izlaza: PNP
- Udaljenost senzora: 8 mm
- Ugradnja: nije u ravnini
- Izlazni polaritet: DC
- Osigurana udaljenost prebacivanja: 0 ... 6,48 mm
- Pokretni element: konstrukcijski čelik, npr. B. 1.0037, S235JR (prije St37-2) | 24 mm x 24 mm x 1 mm
- redukcijski faktor r Al : 0,44
- redukcijski faktor r Cu : 0,42
- redukcijski faktor r V2A (1,4301) : 0,76
- redukcijski faktor r gđa : 0,52
- Vrsta izlaza: 4-žilni
- karakteristike
- Radni napon: 5 ... 36 V
- Frekvencija prebacivanja: 0 ... 1650 Hz
- Histereza: obično 5%
- Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
- Zaštita od kratkog spoja: takt
- Pad napona: ≤ 1V
- Radna struja: 0 ... 200 mA
- Preostala struja: 20 µA max
- Struja praznog hoda: ≤15mA
- Odgoda spremnosti: ≤ 10 ms
- Prikaz stanja preklapanja: LED s više otvora, žuta
- Funkcionalne sigurnosne karakteristike
- MTTF tj : 1707 a
- Vijek trajanja (T M ): 20 a
- Dijagnostička pokrivenost (DC): 0%
- usklađenost
- Sukladnost LABS-a: VDMA 24364-A1/B2/C1/T100°CW
- Usklađenost sa standardima i smjernicama
- Usklađenost sa standardima
- Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
- Odobrenja i certifikati
- EAC usklađenost: TR CU 020/2011
- Razred zaštite: II
- Nazivni izolacijski napon: 36 V
- Nazivni otporni impulsni napon: 500 V
- UL odobrenje: Na popisu cULus, opća namjena, izvor napajanja klase 2
- CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
- Okolišni uvjeti
- Temperatura okoline: -40 ... 85 °C (-40 ... 185 °F)
- Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)
- mehanički podaci
- Vrsta priključka: utikač uređaja
- Materijal kućišta: mesing, presvučen bijelom broncom
- Lice: PBT, zelena
- Vrsta zaštite: IP68
- Utikač
- Navoj: M12 x 1
- Broj polova: 4
- Masa: 58g
- Moment pritezanja: 0 ... 30 Nm
- Opće informacije
- Opseg isporuke: Isporučuje se s 2 matice sa sigurnosnim zubima
