Name: Pepperl+Fuchs senzor induktivan NBN50-U1K-E2 316607-0004 nije u istoj ravnini PNP
Brand: Pepperl+Fuchs
SKU: 2628306
Availability: BackOrder

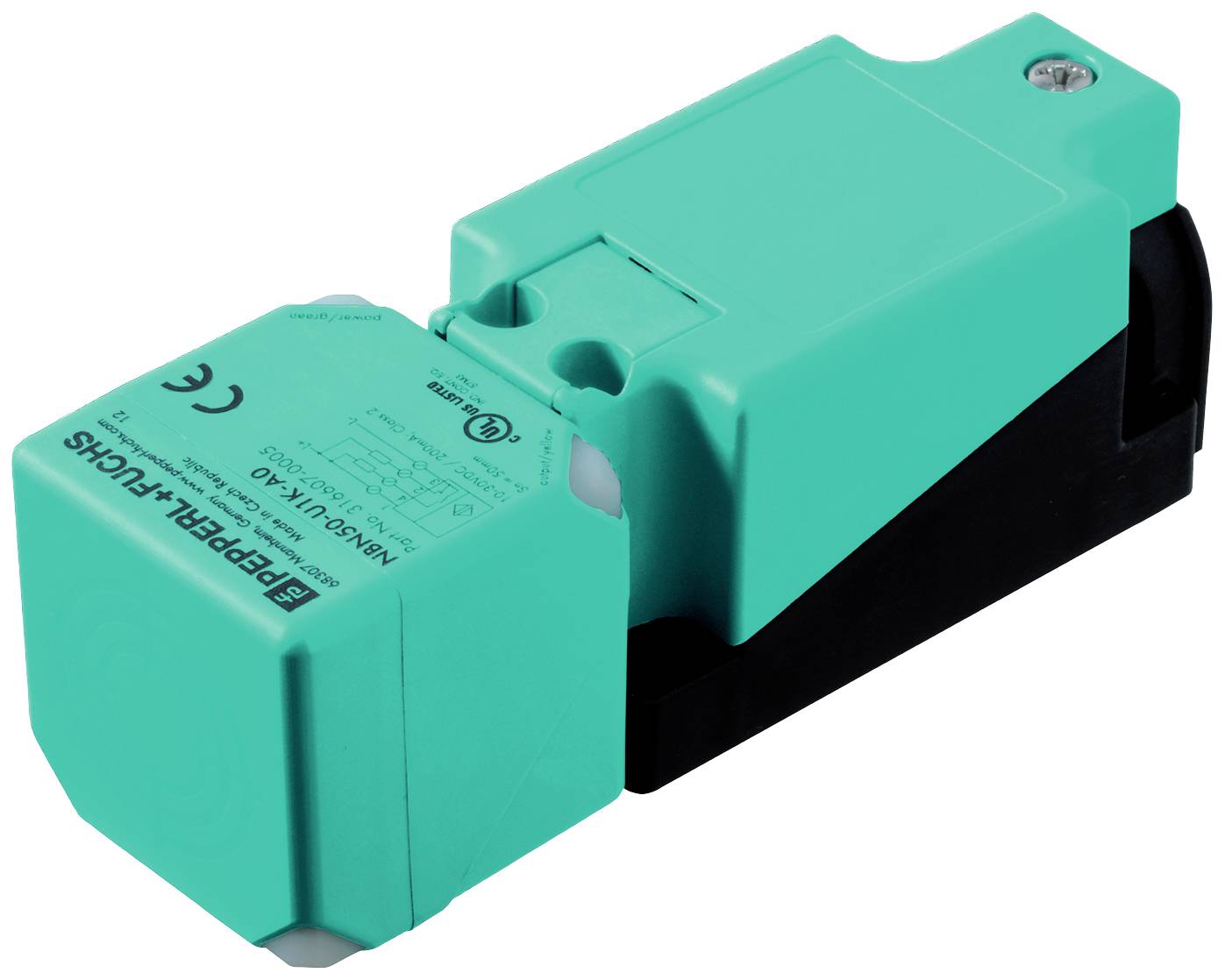

Induktivni senzor približavanja u tirkiznoj boji s crnom bazom, obilježen CE logotipom i tehničkim specifikacijama na površini.

Slika slična

Vrsta proizvoda

senzor

Pogonski napon maks.

30 V/DC

Vrsta kontakta

1 zatvarač

Preklopna razdalja (maks.)

50 mm

Izlazi

PNP

Tehnički list (PDF)

Dostava pet,11.12.

Broj

kom. - zaliha Njemačka

Ukupno (159,99 € / komad)

159,99 €

uklj. PDV

samo 16,39 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: senzor

Tip: NBN50-U1K-E2

min. pogonski napon: 10 V/DC

Pogonski napon maks.: 30 V/DC

Pogonski napon: 10 - 30 V/DC

Vrsta kontakta: 1 zatvarač

Preklopna razdalja (maks.): 50 mm

Izlazi: PNP

Materijal kućišta: poliamid

Izvedba: induktivan

Montaža: nije u istoj ravnini

Priključak: vijčana stezaljka

Određene značajke: LED zaslon

Min. temperatura: -25 °C

Maks. temperatura: 70 °C

: IP68
IP69

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

Frekvencija prebacivanja: 40 Hz

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2628306 Pepperl+Fuchs senzor induktivan NBN50-U1K-E2 316607-0004 nije u istoj ravnini PNP

Upute za rad i sigurnost

Upute za rad i sigurnost 2628306 Pepperl+Fuchs senzor induktivan NBN50-U1K-E2 316607-0004 nije u istoj ravnini PNP

Opis

Preklopni razmak: 50 mm, ugradnja: nije u ravnini, sklopna funkcija: sklopni kontakt (NO), vrsta izlaza: PNP, radni napon: 10 ... 30 V DC, radna struja: 0 ... 200 mA

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Funkcija prebacivanja: uspostavi kontakt (NO)
Vrsta izlaza: PNP
Udaljenost senzora: 50 mm
Ugradnja: nije u ravnini
Izlazni polaritet: DC
Osigurana udaljenost prebacivanja: 0 ... 40,5 mm
Stvarna udaljenost prebacivanja: 45 ... tip 55 mm
redukcijski faktor r Al : 0,5
redukcijski faktor r Cu : 0,49
redukcijski faktor r V2A (1,4301) : 0,78
redukcijski faktor r gđa : 0,55
Vrsta izlaza: 3-žilni
karakteristike
Radni napon: 10 ... Napajanje 30 V / DC.
Frekvencija prebacivanja: 0 ... 40 Hz
Histereza: obično 5%
Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
Zaštita od kratkog spoja: takt
Pad napona: ≤ 2V
Radna struja: 0 ... 200 mA
Preostala struja: 0 ... 0,5 mA
Struja praznog hoda: ≤20mA
Odgoda spremnosti: 80 ms
Prikaz radnog napona: LED, zelena
Prikaz statusa preklapanja: LED, žuta
Funkcionalne sigurnosne karakteristike
MTTF tj : 929 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Usklađenost sa standardima i smjernicama
Usklađenost sa standardima
Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobrenja i certifikati
UL odobrenje: cULus popis, opća namjena
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
Okolišni uvjeti
Temperatura okoline: -25 ... 70 °C (-13 ... 158 °F)
Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)
mehanički podaci
Vrsta priključka: vijčane stezaljke
Upute za spajanje: Maksimalno 2 vodiča s istim poprečnim presjekom žile mogu se montirati na jednu priključnu točku! | Moment pritezanja 1,2 Nm + 10%
Presjek žice: do 2,5 mm 2
Najmanji presjek žice: bez krajeva žice 0,5 mm 2 , s prstenom 0,34 mm 2
Najveći presjek žice: bez krajeva žice 2,5 mm 2 , s prstenom 1,5 mm 2
Materijal kućišta: PA
Lice: PA
Baza kućišta: plastika
Stupanj zaštite: IP68 / IP69
Masa: 225g
Napomena: Moment pritezanja: 1,8 Nm (kućište)
