Name: Pepperl+Fuchs senzor induktivan NBN40-U4L-Z2 233002 nije u istoj ravnini dvožični
Brand: Pepperl+Fuchs
SKU: 2627878
Availability: BackOrder

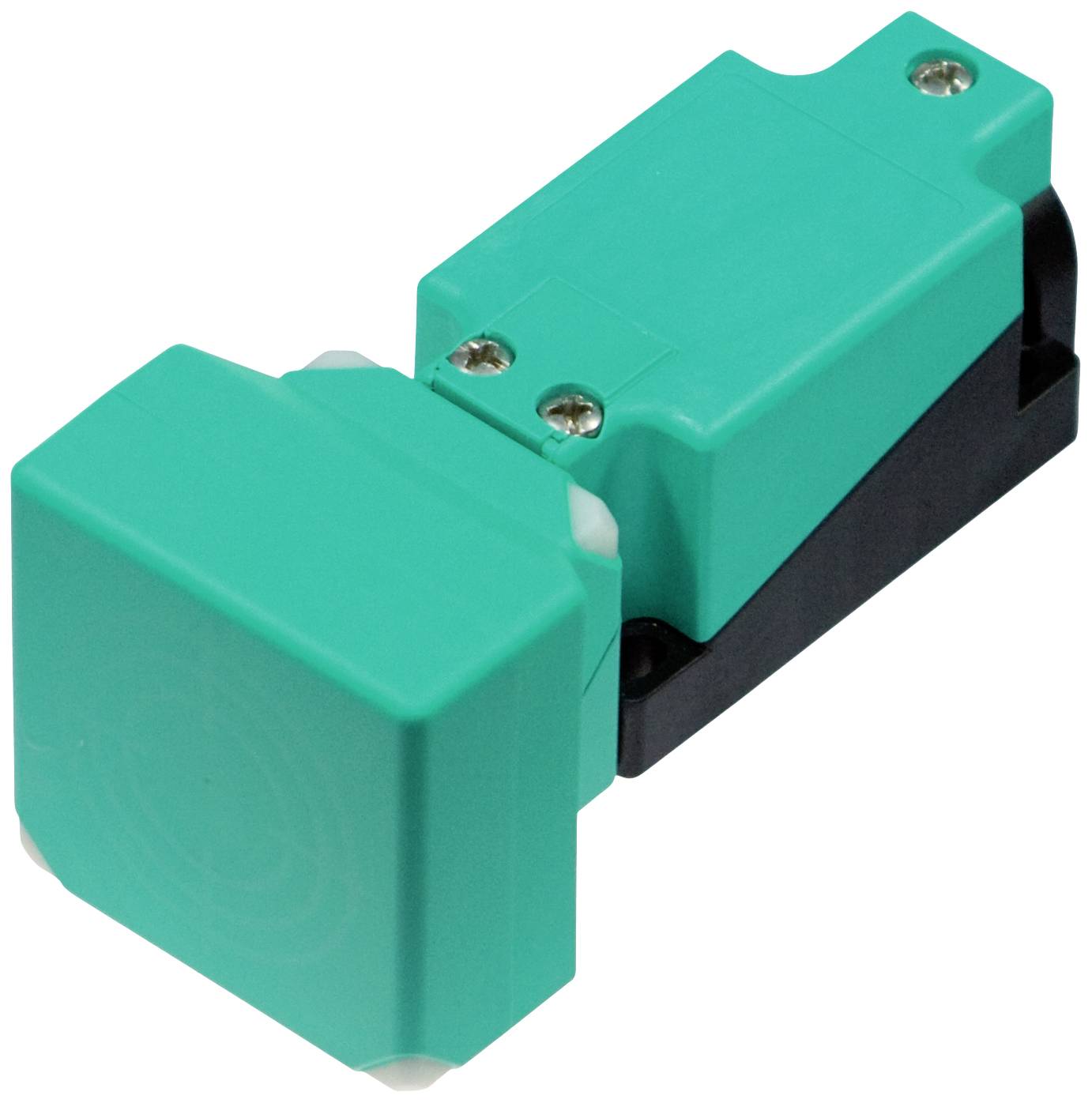

Kvadratni, zeleni blizinski prekidač s crnom bazom. Ima dvije vidljive vijke na vrhu.

Slika slična

Vrsta proizvoda

senzor

Pogonski napon maks.

60 V/DC

Vrsta kontakta

1 otvarač

1 zatvarač

Preklopna razdalja (maks.)

40 mm

Izlazi

dvožični

Tehnički list (PDF)

Dostava čet,05.11.

Broj

kom. - zaliha Njemačka

Ukupno (159,99 € / komad)

159,99 €

uklj. PDV

samo 16,39 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: senzor

Tip: NBN40-U4L-Z2

min. pogonski napon: 5 V/DC

Pogonski napon maks.: 60 V/DC

Pogonski napon: 5 - 60 V/DC

Vrsta kontakta: 1 otvarač
1 zatvarač

Preklopna razdalja (maks.): 40 mm

Izlazi: dvožični

Materijal kućišta: PA

Izvedba: induktivan

Montaža: nije u istoj ravnini

Priključak: vijčana stezaljka

Min. temperatura: -25 °C

Maks. temperatura: 85 °C

: IP68
IP69 k (u ugrađenom stanju)

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

Frekvencija prebacivanja: 100 Hz

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2627878 Pepperl+Fuchs senzor induktivan NBN40-U4L-Z2 233002 nije u istoj ravnini dvožični

Upute za rad i sigurnost

Upute za rad i sigurnost 2627878 Pepperl+Fuchs senzor induktivan NBN40-U4L-Z2 233002 nije u istoj ravnini dvožični

Opis

Raspon osjetila: 40 mm, ugradnja: nije u ravnini, funkcija sklopke: normalno otvoreno/zatvoreno (NO/NC), vrsta izlaza: dvožilni, radni napon: 5 ... 60 V DC, radna struja: 2 ... 200 mA

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Preklopna funkcija: zatvarač/otvarač (NO/NC)
Vrsta izlaza: dvožilni
Udaljenost senzora: 40 mm
Ugradnja: nije u ravnini
Izlazni polaritet: DC
Osigurana udaljenost prebacivanja: 0 ... 32,4 mm
Stvarna udaljenost prebacivanja: 36 ... 44 mm obično 40 mm
redukcijski faktor r Al : 0,39
redukcijski faktor r Cu : 0,37
redukcijski faktor r V2A (1,4301) : 0,76
Vrsta izlaza: 2-žilni
karakteristike
Radni napon: 5 ... 60 V DC
Frekvencija prebacivanja: 0 ... 100 Hz
Histereza: 1 ... 10 obično 5%
Zaštita od obrnutog polariteta: tolerantna na obrnuti polaritet
Zaštita od kratkog spoja: takt
Pad napona: ≤ 5V
Pad napona na I L
Pad napona I L = 100 mA, uklopni element uključen: ... 5 V
Nazivni izolacijski napon: 60 V
Radna struja: 2 ... 200 mA
Preostala struja: 0 ... 1mA obično 0,7mA
Prikaz statusa preklapanja: 2 LED diode, žute
Funkcionalne sigurnosne karakteristike
MTTF tj : 1170 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Usklađenost sa standardima i smjernicama
Usklađenost sa standardima
Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobrenja i certifikati
Razred zaštite: II
Nazivni izolacijski napon: 60 V
Nazivni otporni impulsni napon: 800 V
UL odobrenje: cULus popis, opća namjena
CCC odobrenje: Certificirano od strane kineske obvezne certifikacije (CCC)
Okolišni uvjeti
Temperatura okoline: -25 ... 85 °C (-13 ... 185 °F)
Temperatura skladištenja: -25 ... 85 °C (-13 ... 185 °F)
mehanički podaci
Vrsta priključka: vijčane stezaljke
Upute za spajanje: Maksimalno 2 vodiča s istim poprečnim presjekom žile mogu se montirati na jednu priključnu točku! | Moment pritezanja 1,2 Nm + 10%
Presjek žice: do 2,5 mm 2
Najmanji presjek žice: bez krajeva žice 0,5 mm 2 , s prstenom 0,34 mm 2
Najveći presjek žice: bez krajeva žice 2,5 mm 2 , s prstenom 1,5 mm 2
Materijal kućišta: PA/Metal
Lice: PA
Mala slova: metal
Stupanj zaštite: IP68 / IP69K
Masa: 225g
Napomena: Moment pritezanja: 1,8 Nm (kućište)
