Name: Pepperl+Fuchs senzor induktivan NBB8-18GM35-A0-M1-965MM-4DTM04 917003 M18 u istoj ravnini NPN
Brand: Pepperl+Fuchs
SKU: 2628248
Availability: BackOrder

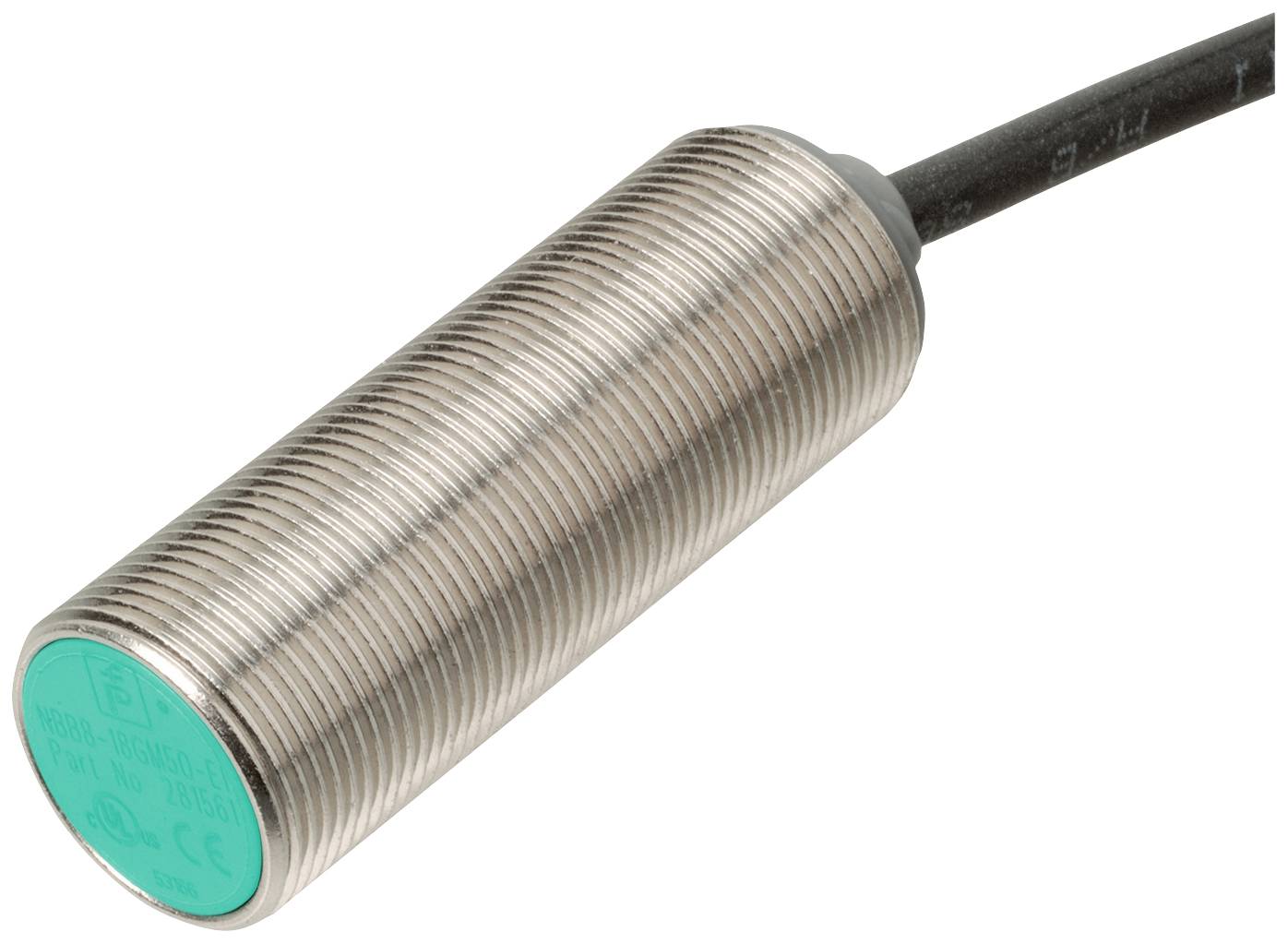

Cilindrični približni senzor s metalnim kućištem s rebrima i zelenom plastičnom glavom, povezan crnim kabelom.

Slika slična

Vrsta proizvoda

senzor

Pogonski napon maks.

30 V

Vrsta kontakta

antivalentan

Preklopna razdalja (maks.)

8 mm

Izlazi

NPN

Tehnički list (PDF)

Dostava čet,10.12.

Broj

kom. - zaliha Njemačka

Ukupno (189,99 € / komad)

189,99 €

uklj. PDV

samo 16,39 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: senzor

Tip: NBB8-18GM35-A0-M1-965MM-4DTM04

min. pogonski napon: 7 V

Pogonski napon maks.: 30 V

Pogonski napon: 7 - 30 V

Vrsta kontakta: antivalentan

Preklopna razdalja (maks.): 8 mm

Izlazi: NPN

Materijal kućišta: mjed

Izvedba: induktivan

Svojstvo materijala: poniklovani

Montaža: u istoj ravnini

Veličina: M18

Priključak: kabel

Duljina kabela: 0.965 m

Min. temperatura: -40 °C

Maks. temperatura: 85 °C

: IP67
IP68

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

Frekvencija prebacivanja: 1600 Hz

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2628248 Pepperl+Fuchs senzor induktivan NBB8-18GM35-A0-M1-965MM-4DTM04 917003 M18 u istoj ravnini NPN

Upute za rad i sigurnost

Upute za rad i sigurnost 2628248 Pepperl+Fuchs senzor induktivan NBB8-18GM35-A0-M1-965MM-4DTM04 917003 M18 u istoj ravnini NPN

Opis

Uklopni razmak: 8 mm, instalacija: u ravnini, sklopna funkcija: antivalentna, vrsta izlaza: NPN, radni napon: 7 ... 30 V, radna struja: 0 ... 200 mA

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Preklopna funkcija: komplementarna
Vrsta izlaza: NPN
Udaljenost osjeta: 8 mm
Ugradnja: u ravnini
Izlazni polaritet: DC
Osigurana udaljenost prebacivanja: 0 ... 6,48 mm
Pokretni element: konstrukcijski čelik, npr. B. 1.0037, S235JR (prije St37-2) | 24 mm x 24 mm x 1 mm
redukcijski faktor r Al : 0,4
redukcijski faktor r Cu : 0,3
redukcijski faktor r V2A (1,4301) : 0,7
redukcijski faktor r gđa : 0,45
Vrsta izlaza: 4-žilni
karakteristike
Radni napon: 7 ... 30 V
Frekvencija prebacivanja: 0 ... 1600 Hz
Histereza: obično 5%
Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
Zaštita od kratkog spoja: takt
Pad napona: ≤ 2V
Radna struja: 0 ... 200 mA
Preostala struja: 0 ... 0,5 mA tipično 4 µA na 25 °C
Struja praznog hoda: ≤10mA
Odgoda spremnosti: ≤ 100 ms
Prikaz statusa preklapanja: LED, žuta
Funkcionalne sigurnosne karakteristike
MTTF tj : 1484 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Usklađenost sa standardima i smjernicama
Usklađenost sa standardima
Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012 | EN12895: 2015
Odobrenja i certifikati
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
E1 odobrenje tipa: 10R-04
Okolišni uvjeti
Temperatura okoline: -40 ... 85 °C (-40 ... 185 °F)
Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)
mehanički podaci
Vrsta priključka: kabelska spojnica L = 0,965 m | njemački sklop konektora | Priključak DTM04-4P | Kontaktirajte 1060-20-0244 | Klin WM-4P
Presjek žice: 0,34 mm 2
Materijal kućišta: mesing, poniklan
Lice: PBT
Stupanj zaštite: IP67 / IP68
Masa: 80g
Opće informacije
Opseg isporuke: Isporučuje se s 2 matice sa sigurnosnim zubima
