Name: Pepperl+Fuchs senzor induktivan NBB4-F1-E3-6M 194908 u istoj ravnini PNP
Brand: Pepperl+Fuchs
SKU: 2627834
Availability: BackOrder

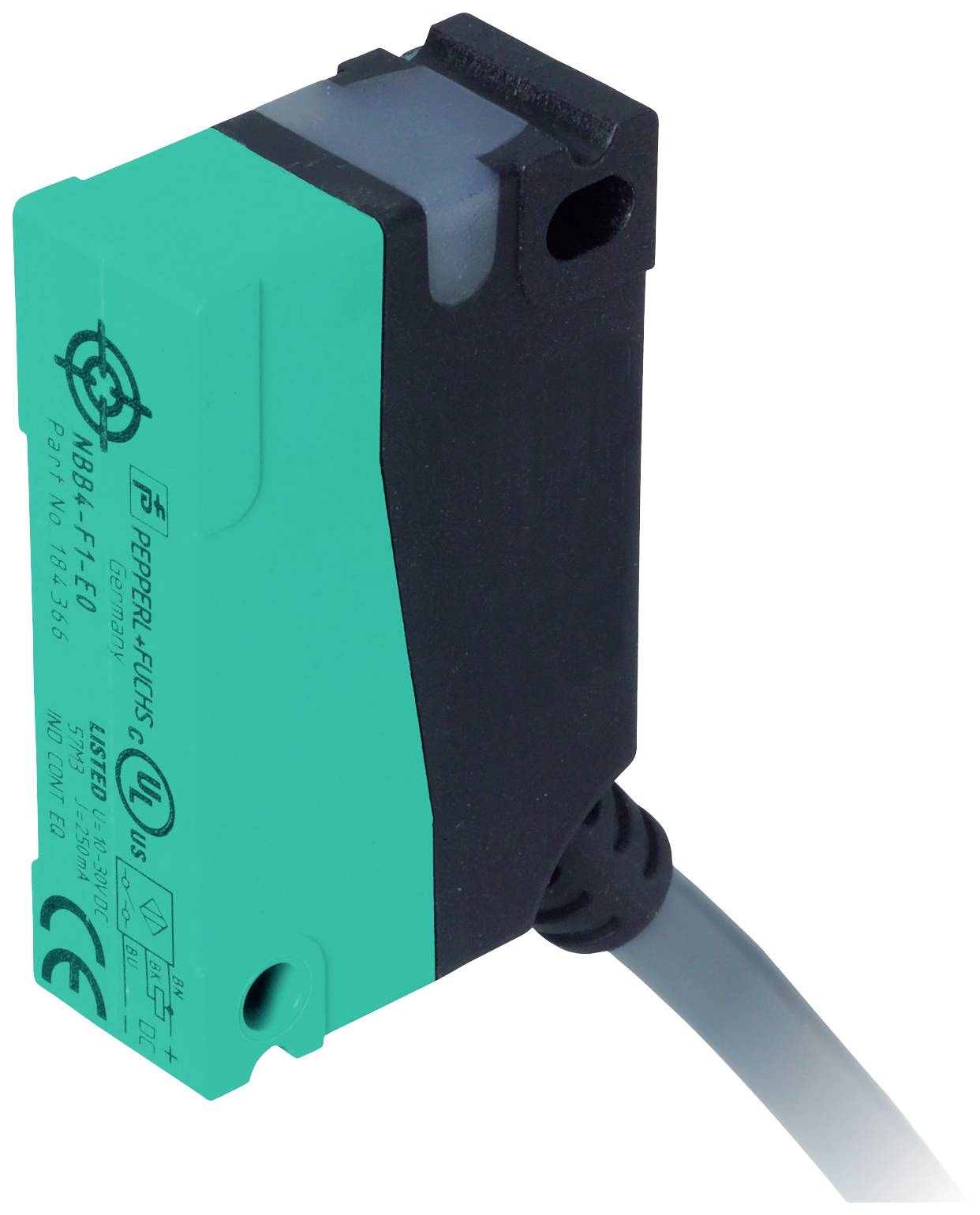

Pravokutni zeleni senzor s crnim kućištem i kabelom, korišten za prepoznavanje objekata u industrijskim primjenama.

Slika slična

Vrsta proizvoda

senzor

Pogonski napon maks.

30 V

Vrsta kontakta

1 otvarač

Preklopna razdalja (maks.)

4 mm

Izlazi

PNP

Tehnički list (PDF)

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Ukupno (315,00 € / komad)

315,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: senzor

Tip: NBB4-F1-E3-6M

min. pogonski napon: 10 V

Pogonski napon maks.: 30 V

Pogonski napon: 10 - 30 V

Vrsta kontakta: 1 otvarač

Preklopna razdalja (maks.): 4 mm

Izlazi: PNP

Materijal kućišta: poliamid

Izvedba: induktivan

Montaža: u istoj ravnini

Priključak: kabel

Duljina kabela: 6 m

Min. temperatura: -25 °C

Maks. temperatura: 70 °C

: IP67

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

Frekvencija prebacivanja: 1400 Hz

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2627834 Pepperl+Fuchs senzor induktivan NBB4-F1-E3-6M 194908 u istoj ravnini PNP

Upute za rad i sigurnost

Upute za rad i sigurnost 2627834 Pepperl+Fuchs senzor induktivan NBB4-F1-E3-6M 194908 u istoj ravnini PNP

Opis

Preklopni razmak: 4 mm, ugradnja: u ravnini, funkcija preklopa: normalno zatvoren (NC), vrsta izlaza: PNP, radni napon: 10 ... 30 V, radna struja: 0 ... 250 mA

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Preklopna funkcija: otvarač (NC)
Vrsta izlaza: PNP
Udaljenost osjeta: 4 mm
Ugradnja: u ravnini
Izlazni polaritet: DC
Osigurana udaljenost prebacivanja: 0 ... 3,24 mm
redukcijski faktor r Al : 0,4
redukcijski faktor r Cu : 0,45
redukcijski faktor r V2A (1,4301) : 0,8
redukcijski faktor r gđa : 0,55
Vrsta izlaza: 3-žilni
karakteristike
Radni napon: 10 ... 30 V
Frekvencija prebacivanja: 0 ... 1400 Hz
Histereza: obično 5%
Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
Zaštita od kratkog spoja: takt
Pad napona: ≤ 2,5V
Nazivni izolacijski napon: 60 V
Radna struja: 0 ... 250 mA
Preostala struja: 0 ... 0,01 mA tipično 0,1 µA na 25 °C
Struja praznog hoda: ≤15mA
Prikaz statusa preklapanja: LED, žuta
Funkcionalne sigurnosne karakteristike
MTTF tj : 1640 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Usklađenost sa standardima i smjernicama
Usklađenost sa standardima
Norme: EN 60947-5-2:2007 | IEC 60947-5-2:2007
Odobrenja i certifikati
Razred zaštite: II
Nazivni izolacijski napon: 60 V
Nazivni otporni impulsni napon: 800 V
UL odobrenje: cULus popis, opća namjena
CSA odobrenje: cCSAus naveden, opća namjena
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
Okolišni uvjeti
Temperatura okoline: -25 ... 70 °C (-13 ... 158 °F)
mehanički podaci
Vrsta priključka: PVC kabel, 6 m
Presjek žice: 0,5 mm 2
Materijal kućišta: PA
Lice: PA
Zaštita: IP67
Moment pritezanja za pričvrsne vijke: navoj M3 max: 1,1 Nm
