Name: Pepperl+Fuchs senzor induktivan NBB4-12GM50-E2-5M 326163-0002 M12 u istoj ravnini PNP
Brand: Pepperl+Fuchs
SKU: 2628134
Availability: BackOrder

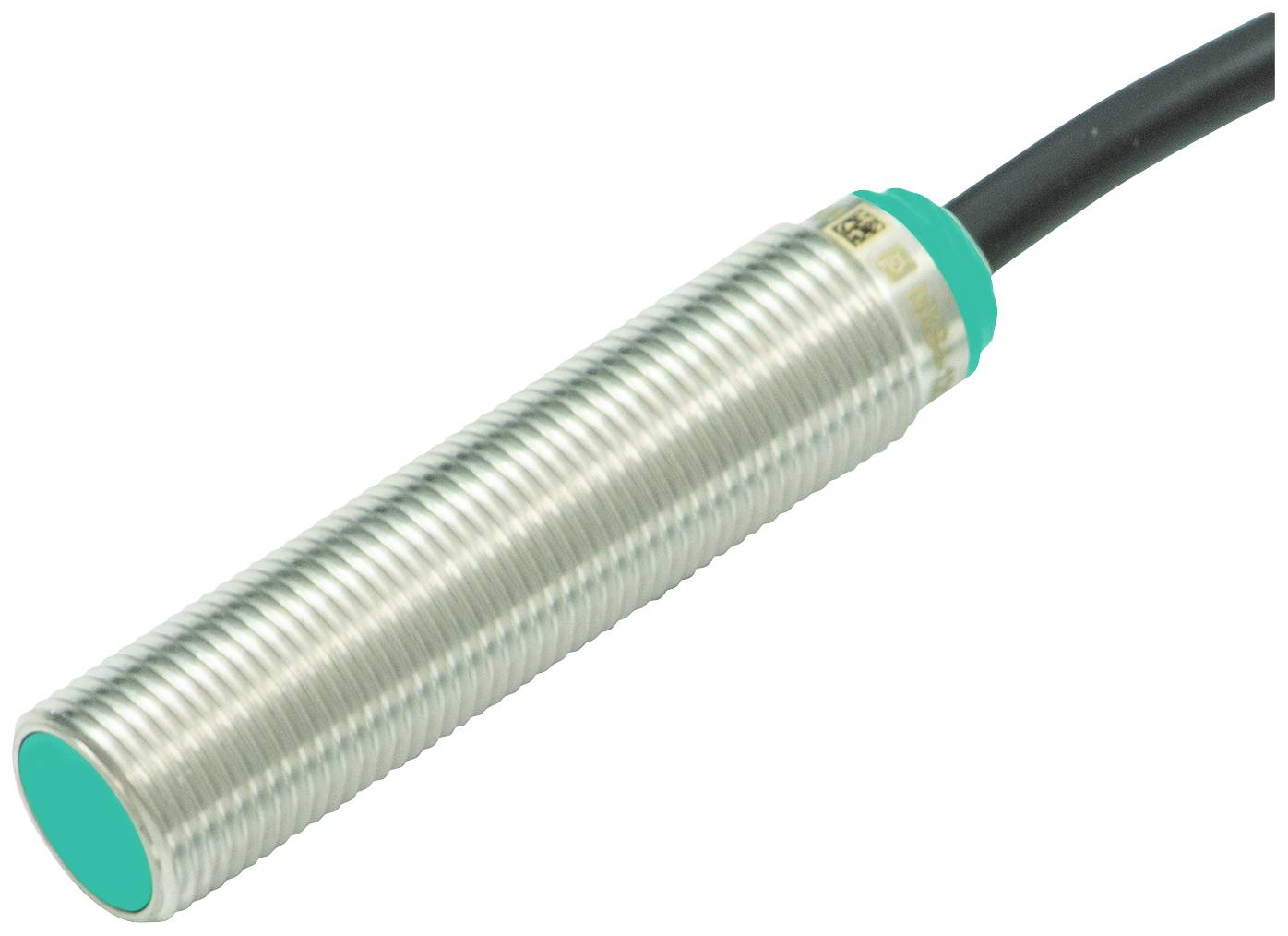

Cilindrični induktivni senzor približavanja s metalnim kućištem i crnim kabelom, tipičan za upotrebu u automatizacijskoj tehnici.

Slika slična

Vrsta proizvoda

senzor

Pogonski napon maks.

36 V

Vrsta kontakta

1 zatvarač

Preklopna razdalja (maks.)

4 mm

Izlazi

PNP

Tehnički list (PDF)

Dostava čet,10.12.

Broj

kom. - zaliha Njemačka

Ukupno (119,99 € / komad)

119,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: senzor

Tip: NBB4-12GM50-E2-5M

min. pogonski napon: 5 V

Pogonski napon maks.: 36 V

Pogonski napon: 5 - 36 V

Vrsta kontakta: 1 zatvarač

Preklopna razdalja (maks.): 4 mm

Izlazi: PNP

Materijal kućišta: mjed

Izvedba: induktivan

Montaža: u istoj ravnini

Veličina: M12

Priključak: kabel

Duljina kabela: 5 m

Određene značajke: LED zaslon

Min. temperatura: -40 °C

Maks. temperatura: 85 °C

: IP68

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

Frekvencija prebacivanja: 2550 Hz

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2628134 Pepperl+Fuchs senzor induktivan NBB4-12GM50-E2-5M 326163-0002 M12 u istoj ravnini PNP

Upute za rad i sigurnost

Upute za rad i sigurnost 2628134 Pepperl+Fuchs senzor induktivan NBB4-12GM50-E2-5M 326163-0002 M12 u istoj ravnini PNP

Opis

Preklopni razmak: 4 mm, instalacija: u ravnini, sklopna funkcija: sklopni kontakt (NO), vrsta izlaza: PNP, radni napon: 5 ... 36 V, radna struja: 0 ... 200 mA

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Funkcija prebacivanja: uspostavi kontakt (NO)
Vrsta izlaza: PNP
Udaljenost osjeta: 4 mm
Ugradnja: u ravnini
Izlazni polaritet: DC
Osigurana udaljenost prebacivanja: 0 ... 3,24 mm
Pokretni element: konstrukcijski čelik, npr. B. 1.0037, S235JR (prije St37-2) | 12 mm x 12 mm x 1 mm
redukcijski faktor r Al : 0,4
redukcijski faktor r Cu : 0,35
redukcijski faktor r V2A (1,4301) : 0,79
redukcijski faktor r gđa : 0,49
Vrsta izlaza: 3-žilni
karakteristike
Radni napon: 5 ... 36 V
Frekvencija prebacivanja: 0 ... 2550 Hz
Histereza: obično 5%
Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
Zaštita od kratkog spoja: takt
Pad napona: ≤ 1V
Radna struja: 0 ... 200 mA
Preostala struja: 20 µA max
Struja praznog hoda: ≤10mA
Odgoda spremnosti: ≤ 10 ms
Prikaz statusa preklapanja: LED, žuta
Funkcionalne sigurnosne karakteristike
MTTF tj : 1721 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
usklađenost
Sukladnost LABS-a: VDMA 24364-C1/T100°CW
Usklađenost sa standardima i smjernicama
Usklađenost sa standardima
Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobrenja i certifikati
EAC usklađenost: TR CU 020/2011
Razred zaštite: II
Nazivni izolacijski napon: 36 V
Nazivni otporni impulsni napon: 500 V
UL odobrenje: Na popisu cULus, opća namjena, izvor napajanja klase 2
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
Okolišni uvjeti
Temperatura okoline: -40 ... 85 °C (-40 ... 185 °F)
Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)
mehanički podaci
Vrsta priključka: kabel
Materijal kućišta: mesing, presvučen bijelom broncom
Lice: PBT, zelena
Vrsta zaštite: IP68
Kabel
Obujmice: da
Promjer kabela: 4,3 mm ± 0,15 mm
polumjer savijanja:> 10 x promjer kabela
Materijal: PVC
Boja: crna
Broj jezgri: 3
Presjek žice: 0,34 mm 2
Dužina: 5 m
Masa: 167g
Moment pritezanja: 0 ... 10 Nm
Opće informacije
Opseg isporuke: Isporučuje se s 2 matice sa sigurnosnim zubima

Opis

Preklopni razmak: 4 mm, instalacija: u ravnini, sklopna funkcija: sklopni kontakt (NO), vrsta izlaza: PNP, radni napon: 5 ... 36 V, radna struja: 0 ... 200 mA

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Funkcija prebacivanja: uspostavi kontakt (NO)
Vrsta izlaza: PNP
Udaljenost osjeta: 4 mm
Ugradnja: u ravnini
Izlazni polaritet: DC
Osigurana udaljenost prebacivanja: 0 ... 3,24 mm
Pokretni element: konstrukcijski čelik, npr. B. 1.0037, S235JR (prije St37-2) | 12 mm x 12 mm x 1 mm
redukcijski faktor r Al : 0,4
redukcijski faktor r Cu : 0,35
redukcijski faktor r V2A (1,4301) : 0,79
redukcijski faktor r gđa : 0,49
Vrsta izlaza: 3-žilni
karakteristike
Radni napon: 5 ... 36 V
Frekvencija prebacivanja: 0 ... 2550 Hz
Histereza: obično 5%
Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
Zaštita od kratkog spoja: takt
Pad napona: ≤ 1V
Radna struja: 0 ... 200 mA
Preostala struja: 20 µA max
Struja praznog hoda: ≤10mA
Odgoda spremnosti: ≤ 10 ms
Prikaz statusa preklapanja: LED, žuta
Funkcionalne sigurnosne karakteristike
MTTF tj : 1721 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
usklađenost
Sukladnost LABS-a: VDMA 24364-C1/T100°CW
Usklađenost sa standardima i smjernicama
Usklađenost sa standardima
Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobrenja i certifikati
EAC usklađenost: TR CU 020/2011
Razred zaštite: II
Nazivni izolacijski napon: 36 V
Nazivni otporni impulsni napon: 500 V
UL odobrenje: Na popisu cULus, opća namjena, izvor napajanja klase 2
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
Okolišni uvjeti
Temperatura okoline: -40 ... 85 °C (-40 ... 185 °F)
Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)
mehanički podaci
Vrsta priključka: kabel
Materijal kućišta: mesing, presvučen bijelom broncom
Lice: PBT, zelena
Vrsta zaštite: IP68
Kabel
Obujmice: da
Promjer kabela: 4,3 mm ± 0,15 mm
polumjer savijanja:> 10 x promjer kabela
Materijal: PVC
Boja: crna
Broj jezgri: 3
Presjek žice: 0,34 mm 2
Dužina: 5 m
Masa: 167g
Moment pritezanja: 0 ... 10 Nm
Opće informacije
Opseg isporuke: Isporučuje se s 2 matice sa sigurnosnim zubima
