Name: Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OBT40-R102-2P1-IO-V31 267075-100549 prebacivanje svjetla, suzbijanje poz
Brand: Pepperl+Fuchs
SKU: 2628966
Availability: BackOrder

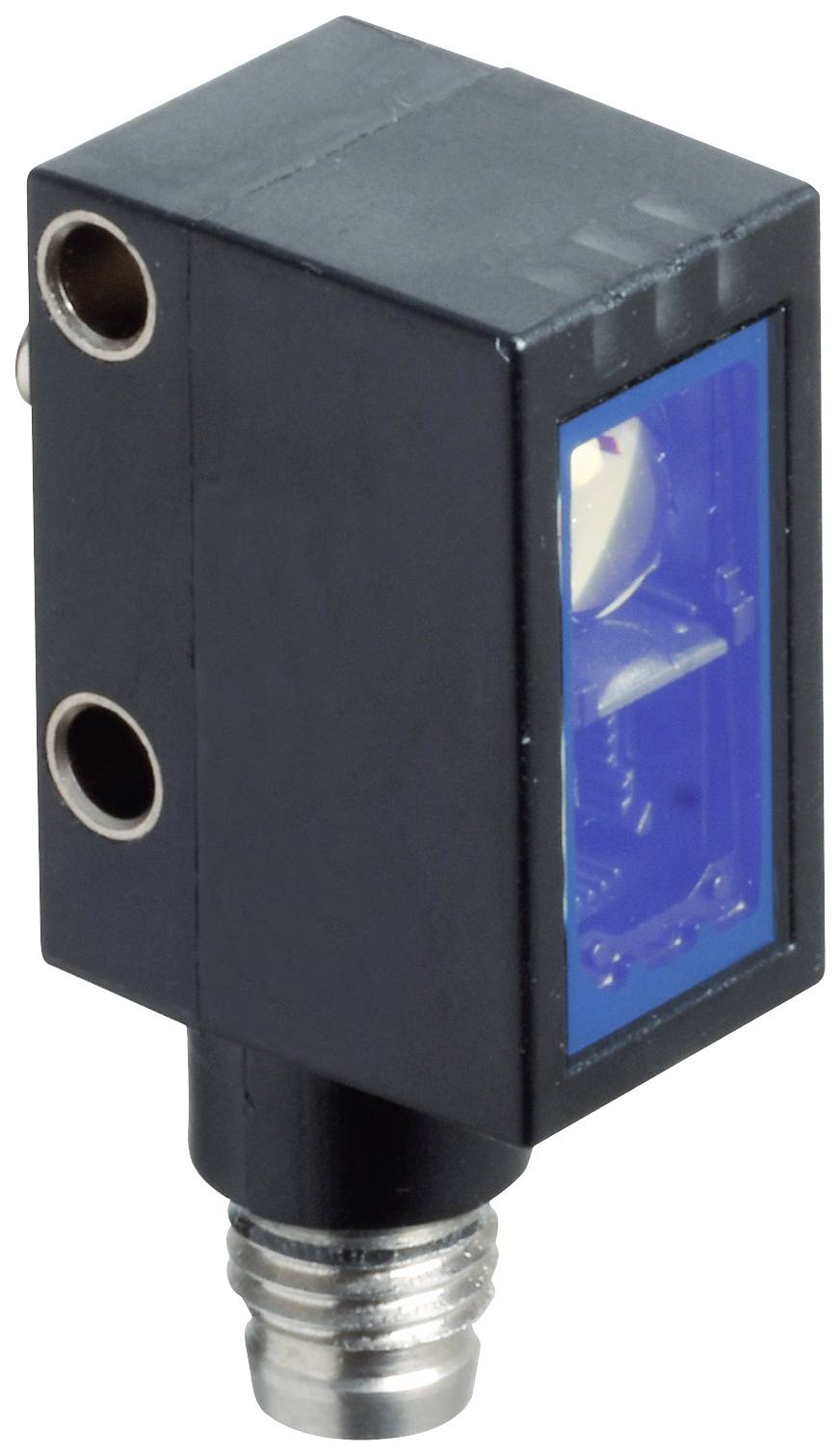

Pravokutni, crni senzor s plavim preglednim prozorom i dva bočna vijčana priključka.

Slika slična

Vrsta proizvoda

reflektirajuće svjetlosno tipkalo

Funkcije

prebacivanje svjetla

suzbijanje pozadine

prebacivanje u tami

Pogonski napon maks.

30 V/DC

Priključak

M8, 4 polni

Tip

OBT40-R102-2P1-IO-V31

Tehnički list (PDF)

Dostava uto,29.12.2026.

Broj

kom. - zaliha Njemačka

Ukupno (244,99 € / komad)

244,99 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: reflektirajuće svjetlosno tipkalo

Tip: OBT40-R102-2P1-IO-V31

Funkcije: prebacivanje svjetla
suzbijanje pozadine
prebacivanje u tami

min. pogonski napon: 10 V/DC

Pogonski napon maks.: 30 V/DC

Pogonski napon: 10 - 30 V/DC

Vrijeme odziva: 1 ms

Izlazi: NPN, otvarač
NPN, zatvarač
pnp, otvarač
pnp, zatvarač

Frekvencija prebacivanja: 500 Hz

Priključak: M8, 4 polni

Materijal kućišta: polikarbonat

Tip odašiljača: LED crveni

: 50 mm

Određene značajke: s gušenjem pozadine
LED zaslon

Min. temperatura: -40 °C

Maks. temperatura: 60 °C

Širina: 13.9 mm

Visina: 31.9 mm

Dubina: 18.3 mm

dim.: (Š x V x D) 13.9 x 31.9 x 18.3 mm

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2628966 Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OBT40-R102-2P1-IO-V31 267075-100549 prebacivanje svjetla, suzbijanje poz

Upute za rad i sigurnost

Upute za rad i sigurnost 2628966 Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OBT40-R102-2P1-IO-V31 267075-100549 prebacivanje svjetla, suzbijanje poz

Opis

Raspon osjetljivosti: 10 ... 40 mm, emiter svjetla: LED, vrsta svjetla: crveno, izmjenično svjetlo, izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon, vrsta sučelja: IO-Link (preko C /Q = BK), tip strujnog kruga: C/Q - Pin4: NPN otvarač / tamno preklapanje, PNP NO kontakt / tamno prebacivanje, IO-Link /Q - Pin2: NPN NO kontakt / preklapanje svjetla, PNP NC kontakt / tamno prebacivanje, priključak: utikač uređaja M8 x 1, 4-polni, radni napon: 10 ... 30 V DC, temperatura okoline: -40 ... 60 °C (-40 ... 140 °F)

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Raspon osjetljivosti: 10 ... 40 mm
Maksimalni raspon skeniranja: 10 ... 50 mm
Potiskivanje pozadine: od 50 mm
Referentni predmet: standardni bijeli, 100 mm x 100 mm
Emiter svjetla: LED
Vrsta svjetla: crveno, naizmjenično svjetlo
LED identifikacija rizične skupine: slobodna skupina
Crno-bijela razlika (6%/90%): oko 1 mm
Promjer svjetlosne točke: cca 3 mm na 40 mm
Kut otvaranja: oko 5°
Ograničenje vanjske svjetlosti: EN 60947-5-2: 40000 lux
Funkcionalne sigurnosne karakteristike
MTTF tj : 600 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Indikatori/Kontrole
Radni zaslon: LED zelena: | statički uključen - uključivanje | treptanje (4 Hz) - kratki spoj | treptanje s kratkim prekidom (1 Hz) - IO-Link mod
Prikaz funkcija: LED žuta: | statički uključen - otkriven objekt | statički isključen - objekt nije otkriven
električni podaci
Radni napon: 10 ... Napajanje 30 V / DC.
Valovitost: 10% max.
struja praznog hoda:< 25 mA pri naponu napajanja od 24 V
Razred zaštite: III
sučelje
Vrsta sučelja: IO-Link (preko C/Q = BK)
IO-Link verzija: 1.1
Profil uređaja: pametni senzor
ID uređaja: 0x110513 (1115411)
Brzina prijenosa: COM2 (38,4 kbps)
Minimalno vrijeme ciklusa: 2,3 ms
Širina procesnih podataka: Unos procesnih podataka 1 bit | Izlaz procesnih podataka 2 bita
Podrška za SIO način: da
Kompatibilna vrsta glavnog priključka: A
Izlaz
Vrsta strujnog kruga: | C/Q - Pin4: NPN normalno zatvoreno/tamno prebacivanje, PNP normalno otvoreno/svjetlo prebacivanje, IO-Link | /Q - Pin2: NPN normalno otvoren/svjetlo prebacivanje, PNP normalno zatvoreno/tamno prebacivanje
Izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon
Preklopni napon: max 30 V DC
Preklopna struja: maksimalno 100 mA, otporno opterećenje
Kategorija uporabe: DC-12 i DC-13
Pad napona: ≤ 1,5 V DC
Preklopna frekvencija: 500 Hz
Vrijeme odziva: 1ms
usklađenost
Komunikacijsko sučelje: IEC 61131-9
Standard proizvoda: EN 60947-5-2
Odobrenja i certifikati
UL odobrenje: E87056, cULus popis, "Klasa 2" napajanje, Tipska ocjena 1
Okolišni uvjeti
Temperatura okoline: -40 ... 60 °C (-40 ... 140°F) |
Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
mehanički podaci
Širina kućišta: 13,9 mm
Visina kućišta: 31,9 mm
Dubina kućišta: 18,3 mm
Stupanj zaštite: IP67 / IP69 / IP69K
Priključak: konektor uređaja M8 x 1, 4-polni
Materijal
Kućište: PC (polikarbonat)
Emisija svjetlosti: float staklo
Masa: cca 10 g
