Name: Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OBT20-R101-2P1-IO 267075-100527 prebacivanje u tami, suzbijanje pozadine
Brand: Pepperl+Fuchs
SKU: 2628776
Availability: BackOrder

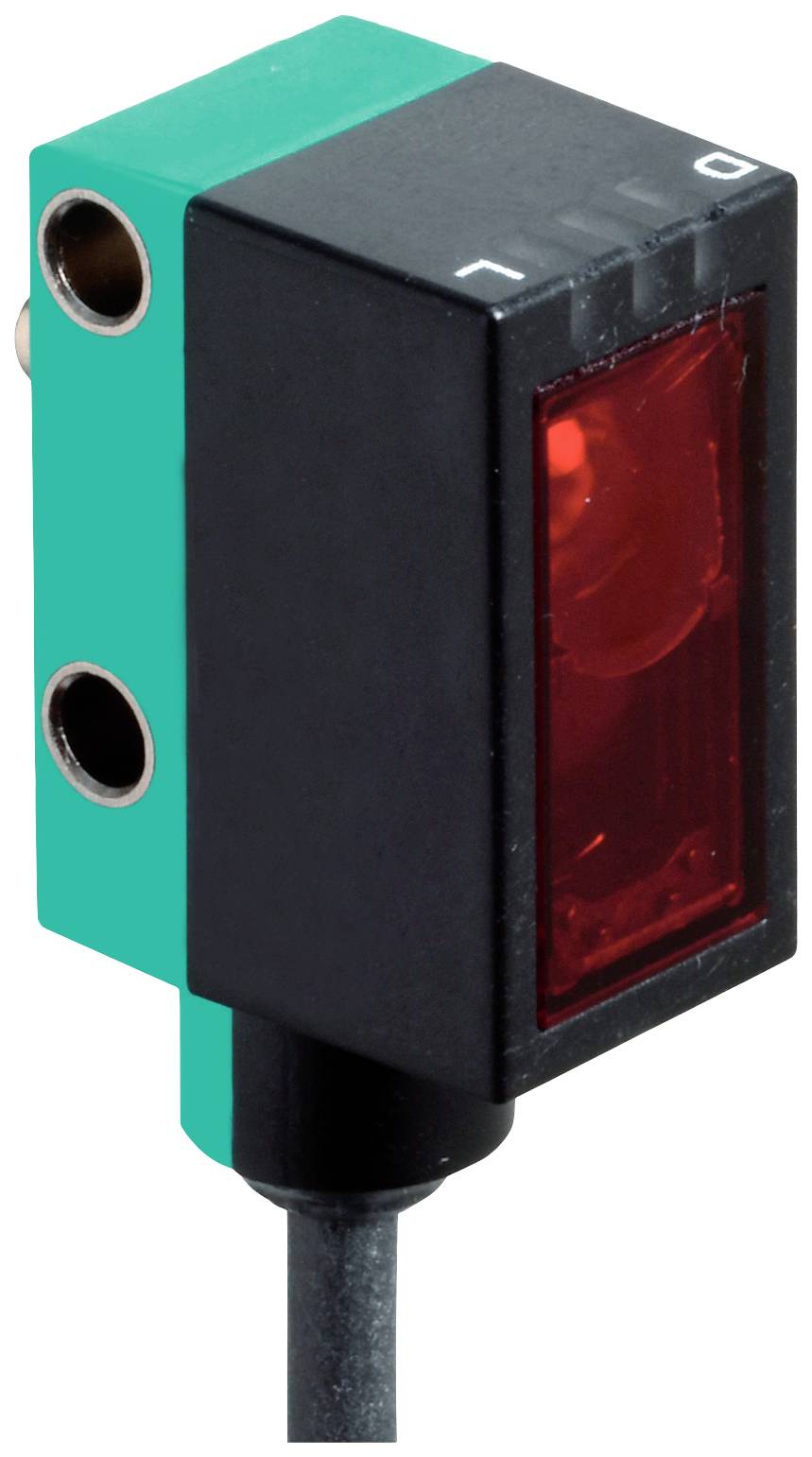

Pravokutni senzor s crnim kućištem i crvenim prozorom, kabel pri dnu, dva učvršćivača sa strane, namijenjen industrijskoj primjeni.

Slika slična

Vrsta proizvoda

reflektirajuće svjetlosno tipkalo

Funkcije

prebacivanje u tami

suzbijanje pozadine

prebacivanje svjetla

Pogonski napon maks.

30 V/DC

Priključak

kabel

Tip

OBT20-R101-2P1-IO

Tehnički list (PDF)

Dostava uto,29.12.2026.

Broj

kom. - zaliha Njemačka

Ukupno (214,99 € / komad)

214,99 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: reflektirajuće svjetlosno tipkalo

Tip: OBT20-R101-2P1-IO

Funkcije: prebacivanje u tami
suzbijanje pozadine
prebacivanje svjetla

min. pogonski napon: 10 V/DC

Pogonski napon maks.: 30 V/DC

Pogonski napon: 10 - 30 V/DC

Vrijeme odziva: 1 ms

Izlazi: NPN, otvarač
NPN, zatvarač
pnp, otvarač
pnp, zatvarač

Frekvencija prebacivanja: 500 Hz

Priključak: kabel

Duljina kabela: 2 m

Materijal kućišta: polikarbonat

Tip odašiljača: LED crveni

: 25 mm

Određene značajke: s gušenjem pozadine
LED zaslon

Min. temperatura: -40 °C

Maks. temperatura: 60 °C

Širina: 13.9 mm

Visina: 31.9 mm

Dubina: 18.3 mm

dim.: (Š x V x D) 13.9 x 31.9 x 18.3 mm

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2628776 Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OBT20-R101-2P1-IO 267075-100527 prebacivanje u tami, suzbijanje pozadine

Upute za rad i sigurnost

Upute za rad i sigurnost 2628776 Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OBT20-R101-2P1-IO 267075-100527 prebacivanje u tami, suzbijanje pozadine

Opis

Raspon skeniranja: 7 ... 20 mm, emiter svjetla: LED, vrsta svjetla: crveno, izmjenično svjetlo, izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon, vrsta sučelja: IO-Link (preko C /Q = BK), tip strujnog kruga: C/Q - Pin4: NPN otvarač / tamno preklapanje, PNP NO kontakt / tamno prebacivanje, IO-Link /Q - Pin2: NPN NO kontakt / preklapanje svjetla, PNP NC kontakt / tamno prebacivanje, priključak: fiksni kabel 2 m, radni napon: 10 ... 30 V DC, temperatura okoline: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel -25 ... 60 °C (-13 ... 140 °F), savitljivi kabel nije prikladan za vučne lance

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Raspon skeniranja: 7 ... 20 mm
Maksimalni raspon skeniranja: 5 ... 25 mm
Potiskivanje pozadine: od 25 mm
Referentni objekt: standardni bijeli, 100 mm x 100 mm
Emiter svjetla: LED
Vrsta svjetla: crveno, naizmjenično svjetlo
LED identifikacija rizične skupine: slobodna skupina
Razlika crno/bijelo (6%/90%): cca 1 mm
Promjer svjetlosne točke: cca 1,5 mm na 20 mm
Kut otvora: oko 3 °
Ograničenje vanjske svjetlosti: EN 60947-5-2: 40000 lux
Funkcionalne sigurnosne karakteristike
MTTF tj : 600 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Indikatori/Kontrole
Radni zaslon: LED zelena: | statično uključeno - uključivanje | treptanje (4 Hz) - kratki spoj | treptanje s kratkim prekidom (1 Hz) - IO-Link mod
Prikaz funkcija: LED žuta: | statički uključen - otkriven objekt | statički isključen - objekt nije otkriven
električni podaci
Radni napon: 10 ... Napajanje 30 V / DC.
Valovitost: 10% max.
struja praznog hoda:< 25 mA pri naponu napajanja od 24 V
Razred zaštite: III
sučelje
Vrsta sučelja: IO-Link (preko C/Q = BK)
Profil uređaja: pametni senzor
Brzina prijenosa: COM2 (38,4 kbps)
IO-Link verzija: 1.1
Minimalno vrijeme ciklusa: 2,3 ms
Širina procesnih podataka: Unos procesnih podataka 1 bit | Izlaz procesnih podataka 2 bita
Podrška za SIO način: da
ID uređaja: 0x110501 (1115393)
Kompatibilna vrsta glavnog priključka: A
Izlaz
Vrsta strujnog kruga: | C/Q - Pin4: NPN normalno zatvoreno/tamno prebacivanje, PNP normalno otvoreno/svjetlo prebacivanje, IO-Link | /Q - Pin2: NPN normalno otvoren/svjetlo prebacivanje, PNP normalno zatvoreno/tamno prebacivanje
Izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon
Preklopni napon: max 30 V DC
Preklopna struja: maksimalno 100 mA, otporno opterećenje
Kategorija uporabe: DC-12 i DC-13
Pad napona: ≤ 1,5 V DC
Preklopna frekvencija: 500 Hz
Vrijeme odziva: 1ms
usklađenost
Komunikacijsko sučelje: IEC 61131-9
Standard proizvoda: EN 60947-5-2
Odobrenja i certifikati
UL odobrenje: E87056, na popisu cULus, napajanje "klase 2", tipska ocjena 1
Okolišni uvjeti
Temperatura okoline: -40 ... 60 °C (-40 ... 140 °F) , fiksni kabel | -25 ... 60 °C (-13 ... 140 °F), savitljivi kabel nije prikladan za vučne lance
Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
mehanički podaci
Širina kućišta: 13,9 mm
Visina kućišta: 31,9 mm
Dubina kućišta: 18,3 mm
Stupanj zaštite: IP67 / IP69 / IP69K
Priključak: fiksni kabel 2 m
Materijal
Kućište: PC (polikarbonat)
Emisija svjetlosti: PMMA
Masa: cca 36 g
Dužina kabela: 2 m

Opis

Izvedba

Opći podaci
Raspon skeniranja: 7 ... 20 mm
Maksimalni raspon skeniranja: 5 ... 25 mm
Potiskivanje pozadine: od 25 mm
Referentni objekt: standardni bijeli, 100 mm x 100 mm
Emiter svjetla: LED
Vrsta svjetla: crveno, naizmjenično svjetlo
LED identifikacija rizične skupine: slobodna skupina
Razlika crno/bijelo (6%/90%): cca 1 mm
Promjer svjetlosne točke: cca 1,5 mm na 20 mm
Kut otvora: oko 3 °
Ograničenje vanjske svjetlosti: EN 60947-5-2: 40000 lux
Funkcionalne sigurnosne karakteristike
MTTF tj : 600 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Indikatori/Kontrole
Radni zaslon: LED zelena: | statično uključeno - uključivanje | treptanje (4 Hz) - kratki spoj | treptanje s kratkim prekidom (1 Hz) - IO-Link mod
Prikaz funkcija: LED žuta: | statički uključen - otkriven objekt | statički isključen - objekt nije otkriven
električni podaci
Radni napon: 10 ... Napajanje 30 V / DC.
Valovitost: 10% max.
struja praznog hoda:< 25 mA pri naponu napajanja od 24 V
Razred zaštite: III
sučelje
Vrsta sučelja: IO-Link (preko C/Q = BK)
Profil uređaja: pametni senzor
Brzina prijenosa: COM2 (38,4 kbps)
IO-Link verzija: 1.1
Minimalno vrijeme ciklusa: 2,3 ms
Širina procesnih podataka: Unos procesnih podataka 1 bit | Izlaz procesnih podataka 2 bita
Podrška za SIO način: da
ID uređaja: 0x110501 (1115393)
Kompatibilna vrsta glavnog priključka: A
Izlaz
Vrsta strujnog kruga: | C/Q - Pin4: NPN normalno zatvoreno/tamno prebacivanje, PNP normalno otvoreno/svjetlo prebacivanje, IO-Link | /Q - Pin2: NPN normalno otvoren/svjetlo prebacivanje, PNP normalno zatvoreno/tamno prebacivanje
Izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon
Preklopni napon: max 30 V DC
Preklopna struja: maksimalno 100 mA, otporno opterećenje
Kategorija uporabe: DC-12 i DC-13
Pad napona: ≤ 1,5 V DC
Preklopna frekvencija: 500 Hz
Vrijeme odziva: 1ms
usklađenost
Komunikacijsko sučelje: IEC 61131-9
Standard proizvoda: EN 60947-5-2
Odobrenja i certifikati
UL odobrenje: E87056, na popisu cULus, napajanje "klase 2", tipska ocjena 1
Okolišni uvjeti
Temperatura okoline: -40 ... 60 °C (-40 ... 140 °F) , fiksni kabel | -25 ... 60 °C (-13 ... 140 °F), savitljivi kabel nije prikladan za vučne lance
Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
mehanički podaci
Širina kućišta: 13,9 mm
Visina kućišta: 31,9 mm
Dubina kućišta: 18,3 mm
Stupanj zaštite: IP67 / IP69 / IP69K
Priključak: fiksni kabel 2 m
Materijal
Kućište: PC (polikarbonat)
Emisija svjetlosti: PMMA
Masa: cca 36 g
Dužina kabela: 2 m
