Name: Pepperl+Fuchs reflektirajuće svjetlosno tipkalo ML100-8-H-3704 243103 prebacivanje svjetla 1 St.
Brand: Pepperl+Fuchs
SKU: 2627759
Availability: BackOrder

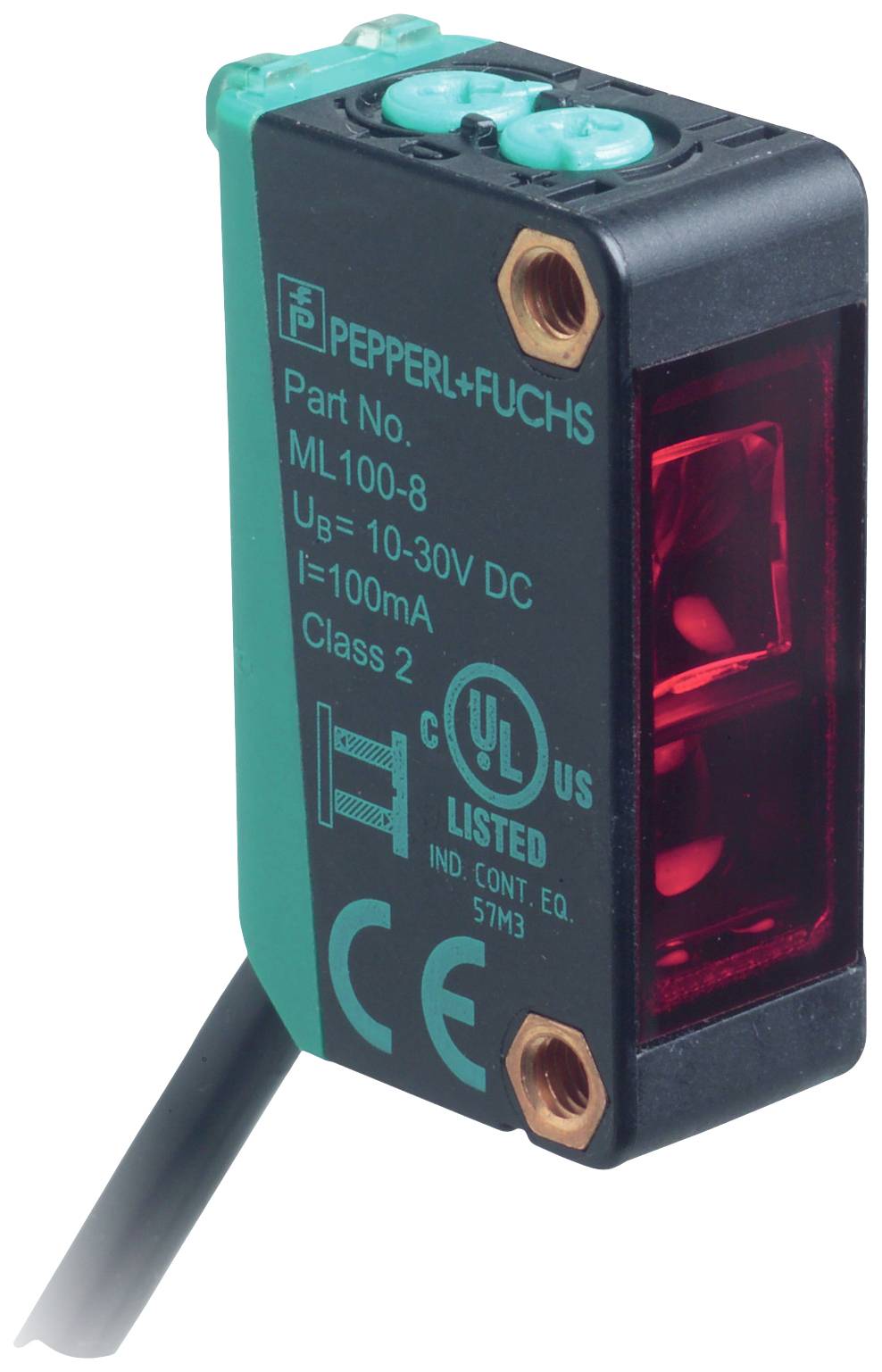

Pravokutni, crni senzor sa zelenim rubom na kojem piše 'PEPPERL+FUCHS' i tehnički detalji poput napona i jakosti struje.

Slika slična

Vrsta proizvoda

reflektirajuće svjetlosno tipkalo

Funkcije

prebacivanje svjetla

Pogonski napon maks.

30 V/DC

Priključak

utikač, 4-polni

Tip

ML100-8-H-3704

Tehnički list (PDF)

Dostava čet,03.12.

Broj

kom. - zaliha Njemačka

Ukupno (204,99 € / komad)

204,99 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: reflektirajuće svjetlosno tipkalo

Tip: ML100-8-H-3704

Funkcije: prebacivanje svjetla

min. pogonski napon: 10 V/DC

Pogonski napon maks.: 30 V/DC

Pogonski napon: 10 - 30 V/DC

Vrijeme odziva: 1 ms

Izlazi: PNP

Frekvencija prebacivanja: 500 Hz

Priključak: utikač, 4-polni

Duljina kabela: 0.265 m

Materijal kućišta: PC

Tip odašiljača: LED crveni

: 350 mm

Min. temperatura: -30 °C

Maks. temperatura: 60 °C

Širina: 11 mm

Visina: 31 mm

Dubina: 20 mm

dim.: (Š x V x D) 11 x 31 x 20 mm

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2627759 Pepperl+Fuchs reflektirajuće svjetlosno tipkalo ML100-8-H-3704 243103 prebacivanje svjetla 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2627759 Pepperl+Fuchs reflektirajuće svjetlosno tipkalo ML100-8-H-3704 243103 prebacivanje svjetla 1 St.

Opis

Raspon osjetljivosti: 5 ... 350 mm, emiter svjetla: LED, vrsta svjetla: crveno, izmjenično svjetlo, izlaz signala: 1 PNP izlaz, otporan na kratki spoj, zaštićen od promjene polariteta, otvoreni kolektor, tip sklopke: vrsta sklopke senzora se može mijenjati. Status isporuke je: rasvjetna sklopka, priključak: fiksni kabel 265 mm sa Stocko utikačem, 4-polni, radni napon: 10 ... 30 V DC, temperatura okoline: -30 ... 60 °C (-22 ... 140 °F)

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Raspon osjetljivosti: 5 ... 350 mm
Min. raspon skeniranja: 5 ... 30 mm
Maks. raspon skeniranja: 5 ... 350 mm
Raspon podešavanja: 30 ... 350 mm
Referentni objekt: standardni bijeli, 100 mm x 100 mm
Emiter svjetla: LED
Vrsta svjetla: crveno, naizmjenično svjetlo
Polarizacijski filter: br
Crno-bijela razlika (6%/90%): 18% na 350 mm
Promjer svjetlosne točke: cca 20 mm na udaljenosti od 350 mm
Kut otvora: oko 4 °
Emisija svjetla: frontalno
Ograničenje ambijentalnog svjetla: EN 60947-5-2:2007+A1:2012
Funkcionalne sigurnosne karakteristike
MTTF tj : 860 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Indikatori/Kontrole
Radni zaslon: LED zelena: Mreža uključena (napajanje uključeno)
Zaslon funkcija: LED žuta: svijetli kada se otkrije objekt
Kontrole: Podešavanje raspona osjeta
Kontrole: prekidač za svjetlo/tamno
električni podaci
Radni napon: 10 ... Napajanje 30 V / DC.
Valovitost: 10% max.
struja praznog hoda: 20 mA
Izlaz
Tip prebacivanja: Tip prekidača senzora se može promijeniti. Status isporuke je: uključenje svjetla
Izlaz signala: 1 PNP izlaz, otporan na kratki spoj, zaštita od obrnutog polariteta, otvoreni kolektor
Preklopni napon: max 30 V DC
Preklopna struja: maksimalno 100 mA, otporno opterećenje
Pad napona: ≤ 1,5 V DC
Preklopna frekvencija: 500 Hz
Vrijeme odziva: 1ms
usklađenost
Standard proizvoda: EN 60947-5-2
Odobrenja i certifikati
EAC usklađenost: TR CU 020/2011
UL priznavanje: cULus naveden, izvor napajanja klase 2 ili UL naveden izvor napajanja s ograničenim izlaznim naponom s (eventualno integriranim) osiguračem (maks. 3,3 A prema UL248), kućište tipa 1
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
Okolišni uvjeti
Temperatura okoline: -30 ... 60 °C (-22 ... 140 °F)
Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
mehanički podaci
Širina kućišta: 11 mm
Visina kućišta: 31 mm
Dubina kućišta: 20 mm
Zaštita: IP67
Priključak: fiksni kabel 265 mm sa Stocko utikačem, 4-polni
Materijal
Kućište: PC (polikarbonat)
Emisija svjetlosti: PMMA
Masa: cca 50 g
Moment pritezanja za pričvrsne vijke: 0,6 Nm
Dužina kabela: 0,265 m
