Name: Pepperl+Fuchs reflektirajuća svjetlosna barijera OBR7500-R100-2EP1-IO-V31 267075-100489 prebacivanje svjetla 1 St.
Brand: Pepperl+Fuchs
SKU: 2627732
Availability: BackOrder

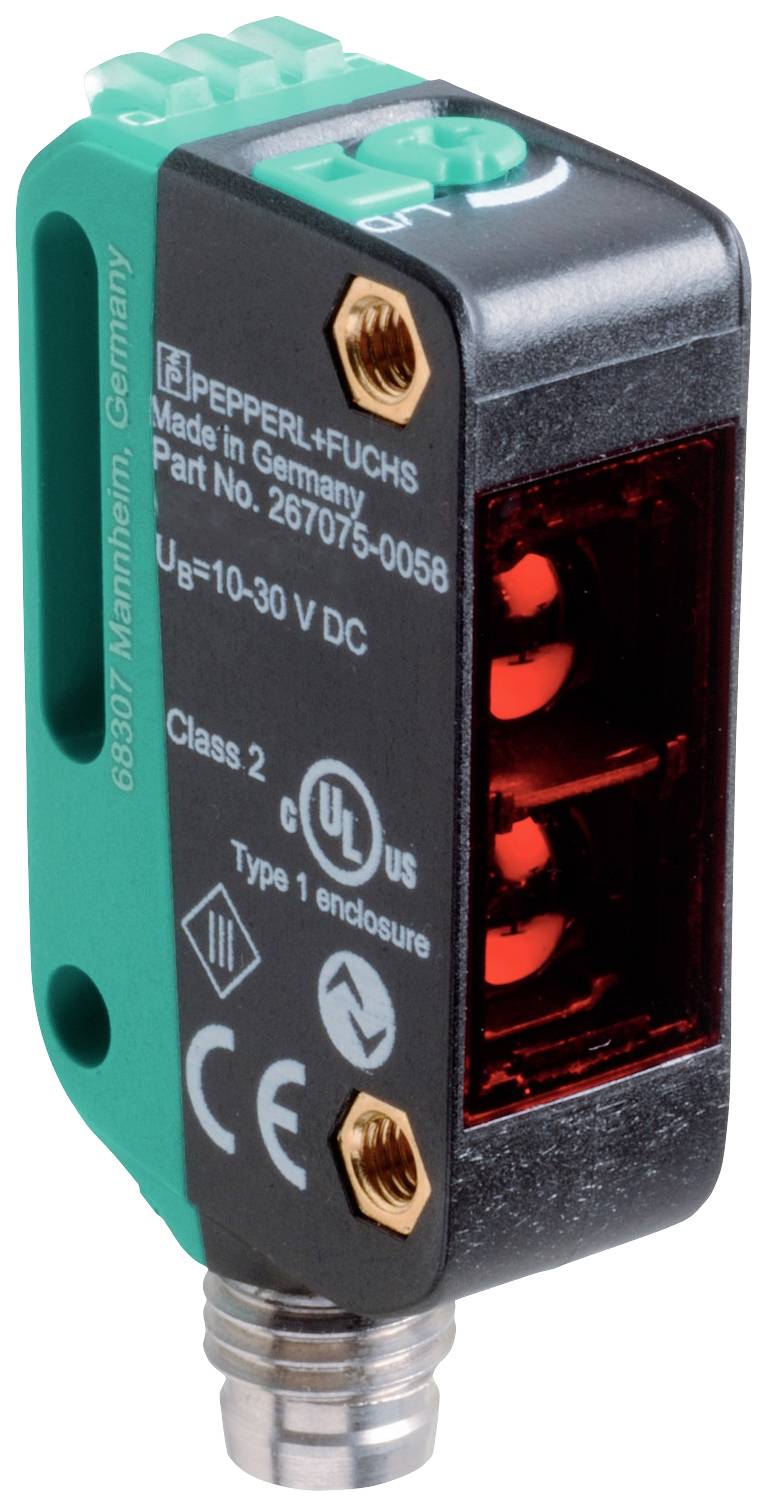

Optički senzor s crvenim svjetlosnim prozorom, proizvođač: Pepperl+Fuchs, modelni broj: 267075-0058, napon: 10-30 V DC, s CE oznakom.

Slika slična

Vrsta proizvoda

reflektirajuća svjetlosna barijera

Funkcije

prebacivanje svjetla

Pogonski napon maks.

30 V/DC

Priključak

M8, 4 polni

Tip

OBR7500-R100-2EP1-IO-V31

Tehnički list (PDF)

Dostava uto,29.12.2026.

Broj

kom. - zaliha Njemačka

Ukupno (129,99 € / komad)

129,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: reflektirajuća svjetlosna barijera

Tip: OBR7500-R100-2EP1-IO-V31

Funkcije: prebacivanje svjetla

min. pogonski napon: 10 V/DC

Pogonski napon maks.: 30 V/DC

Pogonski napon: 10 - 30 V/DC

Vrijeme odziva: 0.5 ms

Vrsta kontakta: 1 otvarač

Izlazi: NPN, otvarač
NPN, zatvarač
pnp, otvarač
pnp, zatvarač

Frekvencija prebacivanja: 1000 Hz

Priključak: M8, 4 polni

Materijal kućišta: polikarbonat

Tip odašiljača: LED crveni

: 10 m

Min. temperatura: -40 °C

Maks. temperatura: 60 °C

Širina: 11 mm

Visina: 44.5 mm

Dubina: 21.5 mm

dim.: (Š x V x D) 11 x 44.5 x 21.5 mm

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2627732 Pepperl+Fuchs reflektirajuća svjetlosna barijera OBR7500-R100-2EP1-IO-V31 267075-100489 prebacivanje svjetla 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2627732 Pepperl+Fuchs reflektirajuća svjetlosna barijera OBR7500-R100-2EP1-IO-V31 267075-100489 prebacivanje svjetla 1 St.

Opis

Radni raspon: 0 ... 7,5 m, emiter svjetla: LED, vrsta svjetla: crveno, izmjenično svjetlo, izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon, vrsta sučelja: IO-Link (preko C /Q = pin 4), tip prebacivanja: tip prekidača senzora se može promijeniti. Status isporuke je: C/Q - Pin4: NPN NC kontakt / prebacivanje svjetla, PNP NO kontakt / tamno prebacivanje, IO-Link /Q - Pin2: NPN NO kontakt / tamno prebacivanje, PNP NC kontakt / prebacivanje svjetla, veza: uređaj konektor M8 x 1, 4-polni, radni napon: 10 ... 30 V DC, temperatura okoline: -40 ... 60 °C (-40 ... 140 °F)

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Radni raspon: 0 ... 7,5 m
Udaljenost reflektora: 0,03 ... 7,5 m
Granični domet: 10 m
Referentni objekt: Reflektor H85-2
Emiter svjetla: LED
Vrsta svjetla: crveno, naizmjenično svjetlo
LED identifikacija rizične skupine: slobodna skupina
Polarizacijski filter: da
Promjer svjetlosne točke: cca 65 mm na udaljenosti od 1 m
Kut otvaranja: 3,7 °
Ograničenje ambijentalnog svjetla: EN 60947-5-2
Funkcionalne sigurnosne karakteristike
MTTF tj : 724 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Indikatori/Kontrole
Radni zaslon: LED zelena: | statički uključen - uključivanje | treptanje (4 Hz) - kratki spoj | treptanje s kratkim prekidom (1 Hz) - IO-Link mod
Prikaz funkcija: LED žuta: | statički uključen - slobodan put svjetla | statički isključen - otkriven objekt | bljeskanje (4 Hz) - podgriz funkcionalne rezerve
Kontrole: prekidač za svjetlo/tamno
Kontrole: regulator osjetljivosti
Prikaz parametara: IO-Link komunikacija: LED zelena kratkotrajno isključivanje (1 Hz)
električni podaci
Radni napon: 10 ... Napajanje 30 V / DC.
Valovitost: 10% max.
struja praznog hoda:< 25 mA pri naponu napajanja od 24 V
Razred zaštite: III
sučelje
Vrsta sučelja: IO-Link (preko C/Q = Pin 4)
IO-Link verzija: 1.1
ID uređaja: 0x110211 (1114641)
Brzina prijenosa: COM2 (38,4 kbps)
Minimalno vrijeme ciklusa: 2,3 ms
Širina procesnih podataka: Unos procesnih podataka 2 bita | Izlaz procesnih podataka 2 bita
Podrška za SIO način: da
Kompatibilna vrsta glavnog priključka: A
Izlaz
Tip prebacivanja: Tip prekidača senzora se može promijeniti. Status isporuke je: | C/Q - Pin4: NPN normalno zatvoren/svjetlo prebacivanje, PNP normalno otvoren/tamno prebacivanje, IO-Link | /Q - Pin2: NPN normalno otvoren/tamno prebacivanje, PNP normalno zatvoreno/svjetlo prebacivanje
Izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon
Preklopni napon: max 30 V DC
Preklopna struja: maksimalno 100 mA, otporno opterećenje
Kategorija uporabe: DC-12 i DC-13
Pad napona: ≤ 1,5 V DC
Preklopna frekvencija: 1000 Hz
Vrijeme odziva: 0,5ms
usklađenost
Komunikacijsko sučelje: IEC 61131-9
Standard proizvoda: EN 60947-5-2
Odobrenja i certifikati
EAC usklađenost: TR CU 020/2011
UL odobrenje: E87056, cULus popis, "Klasa 2" napajanje, Tipska ocjena 1
Okolišni uvjeti
Temperatura okoline: -40 ... 60 °C (-40 ... 140°F) |
Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
mehanički podaci
Širina kućišta: 11 mm
Visina kućišta: 44,5 mm
Dubina kućišta: 21,5 mm
Stupanj zaštite: IP67 / IP69 / IP69K
Priključak: konektor uređaja M8 x 1, 4-polni
Materijal
Kućište: PC (polikarbonat)
Emisija svjetlosti: PMMA
Masa: cca 10 g

Opis

Izvedba

Opći podaci
Radni raspon: 0 ... 7,5 m
Udaljenost reflektora: 0,03 ... 7,5 m
Granični domet: 10 m
Referentni objekt: Reflektor H85-2
Emiter svjetla: LED
Vrsta svjetla: crveno, naizmjenično svjetlo
LED identifikacija rizične skupine: slobodna skupina
Polarizacijski filter: da
Promjer svjetlosne točke: cca 65 mm na udaljenosti od 1 m
Kut otvaranja: 3,7 °
Ograničenje ambijentalnog svjetla: EN 60947-5-2
Funkcionalne sigurnosne karakteristike
MTTF tj : 724 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Indikatori/Kontrole
Radni zaslon: LED zelena: | statički uključen - uključivanje | treptanje (4 Hz) - kratki spoj | treptanje s kratkim prekidom (1 Hz) - IO-Link mod
Prikaz funkcija: LED žuta: | statički uključen - slobodan put svjetla | statički isključen - otkriven objekt | bljeskanje (4 Hz) - podgriz funkcionalne rezerve
Kontrole: prekidač za svjetlo/tamno
Kontrole: regulator osjetljivosti
Prikaz parametara: IO-Link komunikacija: LED zelena kratkotrajno isključivanje (1 Hz)
električni podaci
Radni napon: 10 ... Napajanje 30 V / DC.
Valovitost: 10% max.
struja praznog hoda:< 25 mA pri naponu napajanja od 24 V
Razred zaštite: III
sučelje
Vrsta sučelja: IO-Link (preko C/Q = Pin 4)
IO-Link verzija: 1.1
ID uređaja: 0x110211 (1114641)
Brzina prijenosa: COM2 (38,4 kbps)
Minimalno vrijeme ciklusa: 2,3 ms
Širina procesnih podataka: Unos procesnih podataka 2 bita | Izlaz procesnih podataka 2 bita
Podrška za SIO način: da
Kompatibilna vrsta glavnog priključka: A
Izlaz
Tip prebacivanja: Tip prekidača senzora se može promijeniti. Status isporuke je: | C/Q - Pin4: NPN normalno zatvoren/svjetlo prebacivanje, PNP normalno otvoren/tamno prebacivanje, IO-Link | /Q - Pin2: NPN normalno otvoren/tamno prebacivanje, PNP normalno zatvoreno/svjetlo prebacivanje
Izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon
Preklopni napon: max 30 V DC
Preklopna struja: maksimalno 100 mA, otporno opterećenje
Kategorija uporabe: DC-12 i DC-13
Pad napona: ≤ 1,5 V DC
Preklopna frekvencija: 1000 Hz
Vrijeme odziva: 0,5ms
usklađenost
Komunikacijsko sučelje: IEC 61131-9
Standard proizvoda: EN 60947-5-2
Odobrenja i certifikati
EAC usklađenost: TR CU 020/2011
UL odobrenje: E87056, cULus popis, "Klasa 2" napajanje, Tipska ocjena 1
Okolišni uvjeti
Temperatura okoline: -40 ... 60 °C (-40 ... 140°F) |
Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
mehanički podaci
Širina kućišta: 11 mm
Visina kućišta: 44,5 mm
Dubina kućišta: 21,5 mm
Stupanj zaštite: IP67 / IP69 / IP69K
Priključak: konektor uređaja M8 x 1, 4-polni
Materijal
Kućište: PC (polikarbonat)
Emisija svjetlosti: PMMA
Masa: cca 10 g
