Name: Pepperl+Fuchs reflektirajuća svjetlosna barijera ML100-6-IR/95/102 226771 prebacivanje svjetla 1 St.
Brand: Pepperl+Fuchs
SKU: 2628816
Availability: BackOrder

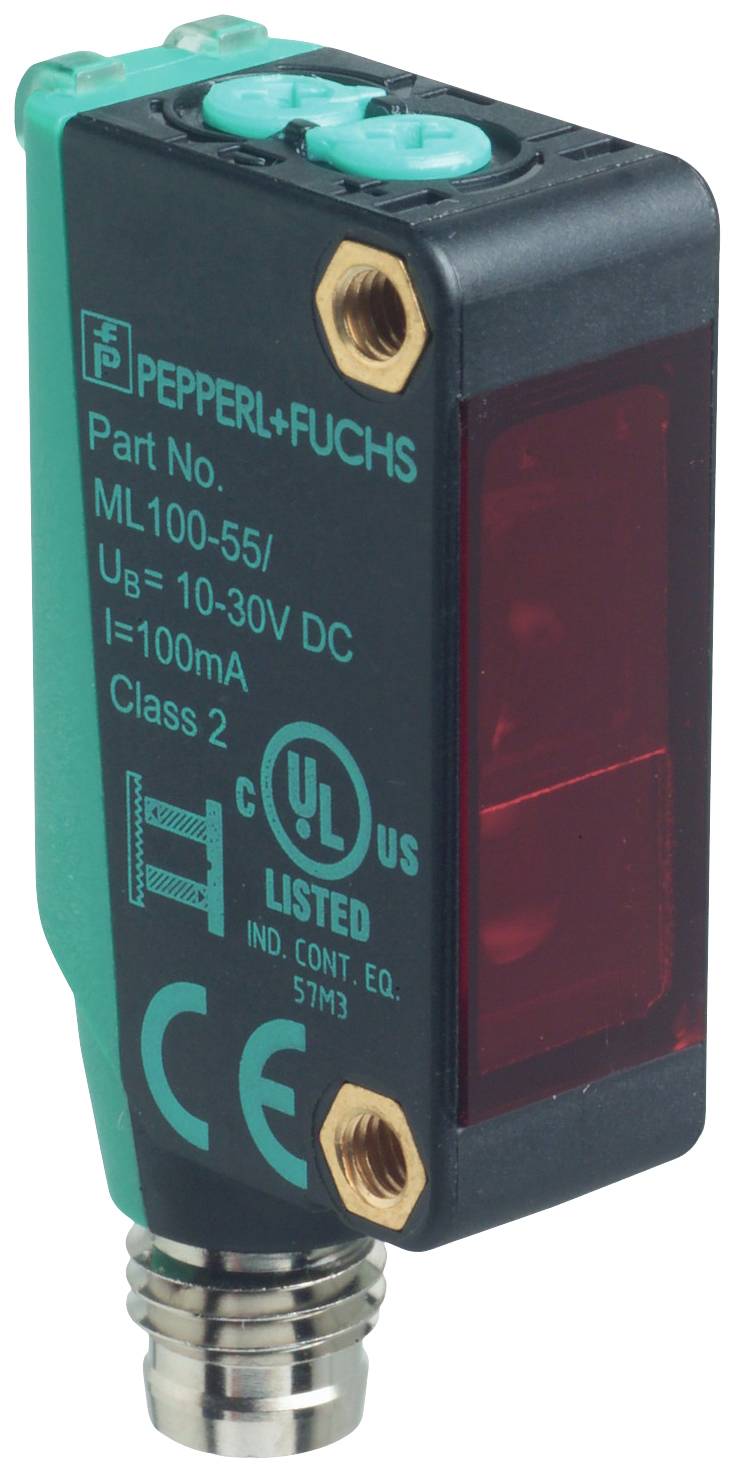

Pravokutni senzor tvrtke Pepperl+Fuchs s modelnom oznakom 'ML100-55'. Zahtijeva 10-30V DC i 100mA. Posjeduje UL i CE certifikate.

Slika slična

Vrsta proizvoda

reflektirajuća svjetlosna barijera

Funkcije

prebacivanje svjetla

Pogonski napon maks.

30 V/DC

Priključak

M8, 4 polni

Tip

ML100-6-IR/95/102

Tehnički list (PDF)

Dostava čet,26.11.

Broj

kom. - zaliha Njemačka

Ukupno (129,99 € / komad)

129,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: reflektirajuća svjetlosna barijera

Tip: ML100-6-IR/95/102

Funkcije: prebacivanje svjetla

min. pogonski napon: 10 V/DC

Pogonski napon maks.: 30 V/DC

Pogonski napon: 10 - 30 V/DC

Vrijeme odziva: 0.5 ms

Izlazi: NPN

Frekvencija prebacivanja: 1000 Hz

Priključak: M8, 4 polni

Materijal kućišta: polikarbonat

Tip odašiljača: IRED

Izlaz svjetla: aksijalni

: 7 m

Određene značajke: LED zaslon

Min. temperatura: -30 °C

Maks. temperatura: 60 °C

Širina: 11 mm

Visina: 31 mm

Dubina: 20 mm

dim.: (Š x V x D) 11 x 31 x 20 mm

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2628816 Pepperl+Fuchs reflektirajuća svjetlosna barijera ML100-6-IR/95/102 226771 prebacivanje svjetla 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2628816 Pepperl+Fuchs reflektirajuća svjetlosna barijera ML100-6-IR/95/102 226771 prebacivanje svjetla 1 St.

Opis

Radni raspon: 0 ... 5 m, emiter svjetla: IRED, vrsta svjetla: infracrveno, izmjenično svjetlo, izlaz signala: 1 NPN izlaz, otporan na kratki spoj, zaštićeno od promjene polariteta, otvoreni kolektor, tip prekidanja: tip prekidača senzora se može mijenjati. Status isporuke je: uključivanje svjetla, priključak: utični konektor M8 x 1, 4-polni, radni napon: 10 ... 30 V DC, temperatura okoline: -30 ... 60 °C (-22 ... 140 °F)

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Radni raspon: 0 ... 5 m
Udaljenost reflektora: 0,01 ... 5 m
Granični domet: 7 m
Referentni objekt: Reflektor H50
Emiter svjetlosti: IRED
Vrsta svjetla: infracrveno, izmjenično svjetlo
Polarizacijski filter: br
Promjer svjetlosne točke: cca 500 mm na udaljenosti od 7 m
Kut otvora: oko 4 °
Emisija svjetla: frontalno
Ograničenje ambijentalnog svjetla: EN 60947-5-2:2007+A1:2012
Funkcionalne sigurnosne karakteristike
MTTF tj : 860 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Indikatori/Kontrole
Radni zaslon: LED zelena: Mreža uključena (napajanje uključeno)
Zaslon funkcija: LED žuta: svijetli kada se primi prijenosni snop; treperi kada je rezerva performansi premašena; isključeno kada je snop prekinut
Kontrole: Podešavanje osjetljivosti
Kontrole: prekidač za svjetlo/tamno
električni podaci
Radni napon: 10 ... Napajanje 30 V / DC.
Valovitost: 10% max.
struja praznog hoda: 20 mA
Izlaz
Tip prebacivanja: Tip prekidača senzora se može promijeniti. Status isporuke je: uključenje svjetla
Izlaz signala: 1 NPN izlaz, otporan na kratki spoj, zaštita od obrnutog polariteta, otvoreni kolektor
Preklopni napon: max 30 V DC
Preklopna struja: maksimalno 100 mA, otporno opterećenje
Pad napona: ≤ 1,5 V DC
Preklopna frekvencija: 1000 Hz
Vrijeme odziva: 0,5ms
usklađenost
Standard proizvoda: EN 60947-5-2
Odobrenja i certifikati
EAC usklađenost: TR CU 020/2011
UL priznavanje: cULus naveden, izvor napajanja klase 2 ili UL naveden izvor napajanja s ograničenim izlaznim naponom s (eventualno integriranim) osiguračem (maks. 3,3 A prema UL248), kućište tipa 1
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
UN/ECE Pravilnik broj 10 (E1): Broj odobrenja tipa: 047350
Okolišni uvjeti
Temperatura okoline: -30 ... 60 °C (-22 ... 140 °F)
Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
mehanički podaci
Širina kućišta: 11 mm
Visina kućišta: 31 mm
Dubina kućišta: 20 mm
Zaštita: IP67
Priključak: konektor M8 x 1, 4-polni
Materijal
Kućište: PC (polikarbonat)
Emisija svjetlosti: PMMA
Masa: cca 10 g
Moment pritezanja za pričvrsne vijke: 0,6 Nm
