Name: PCE Instruments PCE-PA 8500-ICA uređaj za analizu mreže Kalibriran po (ISO) 1-fazno, 3-fazno s funkcijom zapisivača, ukl
Brand: PCE Instruments
SKU: 3812654
Availability: BackOrder

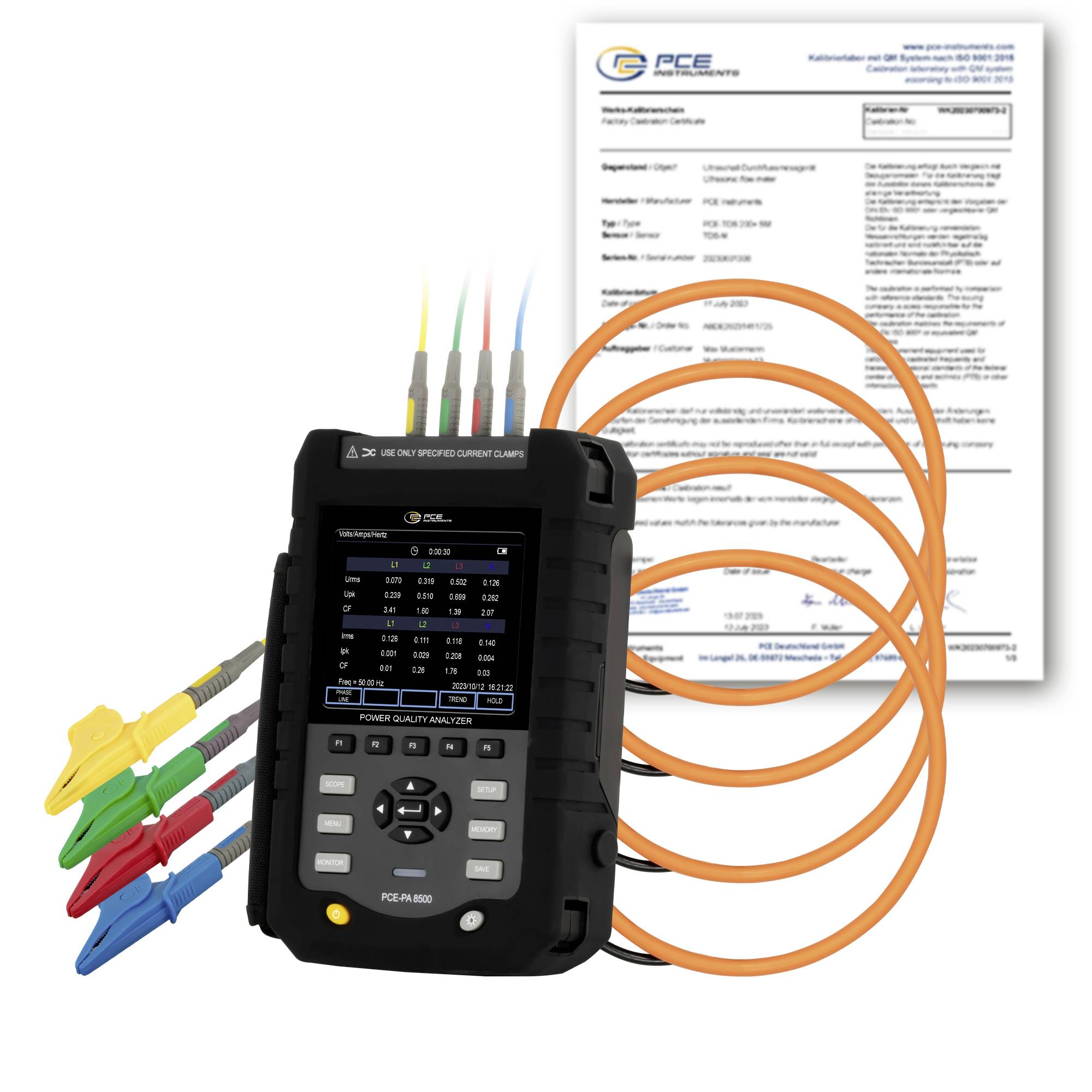

Ručni analizator kvalitete električne energije sa bojenim mjernim vodičima i motanom narančastom kabelom ispred dokumenta potvrde o kalibraciji.

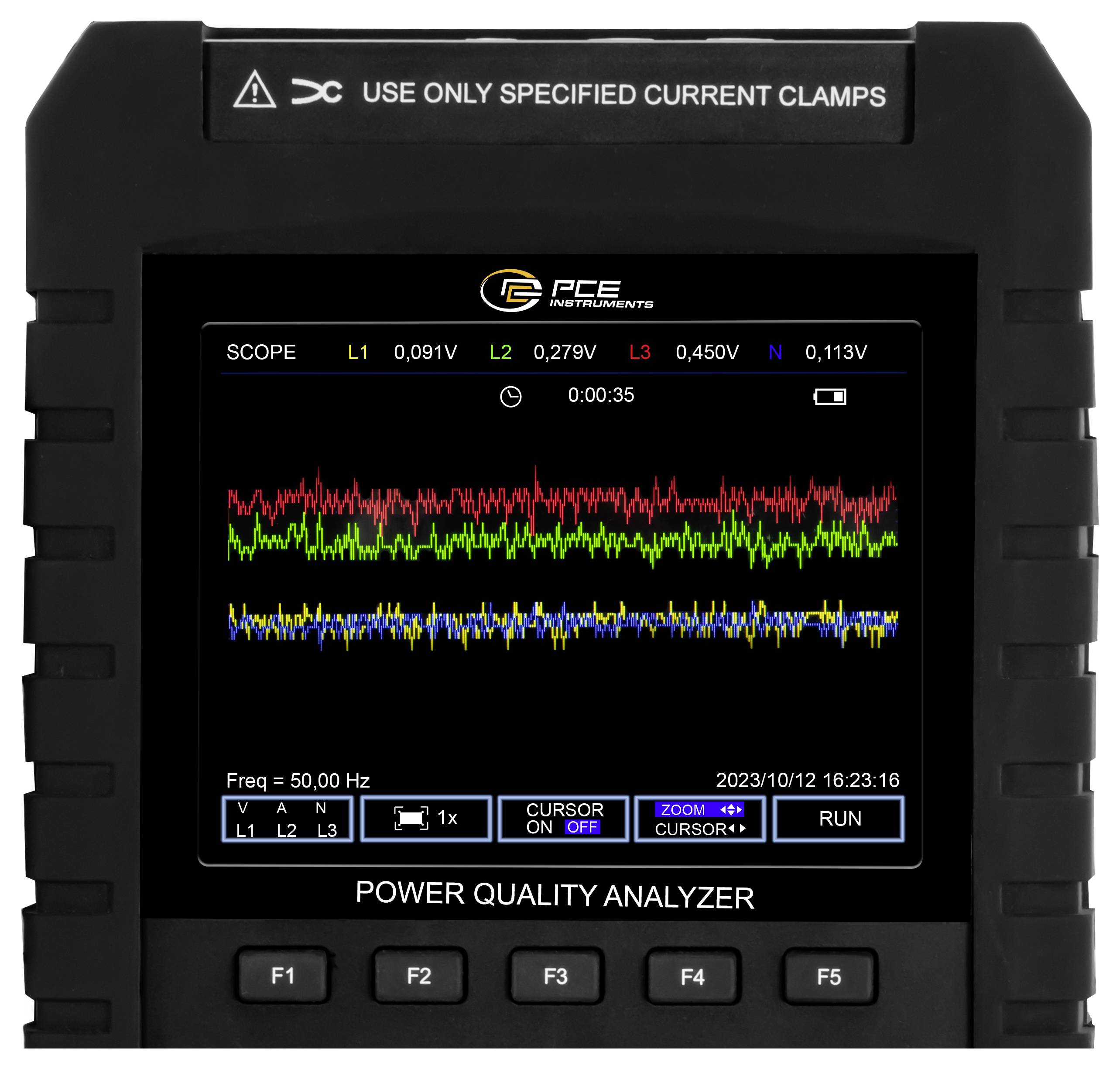

Zaslon analizatora kvalitete električne energije prikazuje naponske valne oblike za L1, L2, L3 i N s trenutnim vremenom i frekvencijom od 50,00 Hz.

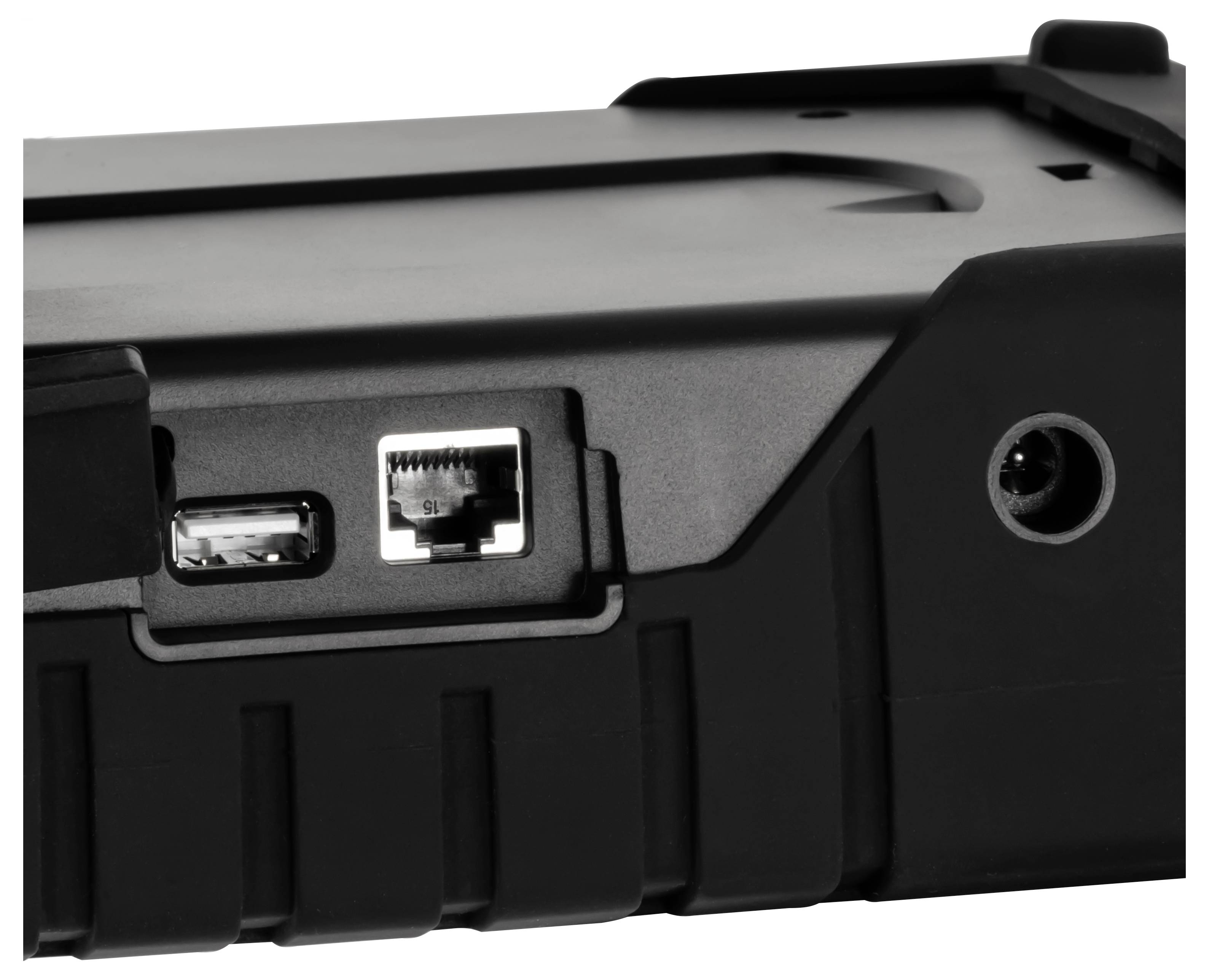

Detaljni snimak crne ploče uređaja s USB portom, Ethernet portom i okruglom utičnicom za napajanje.

Crni prilagodljivi stalak za laptop s ventilacijskim utorima i sklopivim nogama, prikazan pod kutom na bijeloj pozadini.

Tehničar koristi ručni tester kablova za provjeru višebojnih mrežnih kablova unutar servera ili elektrotehničkog ormarića.

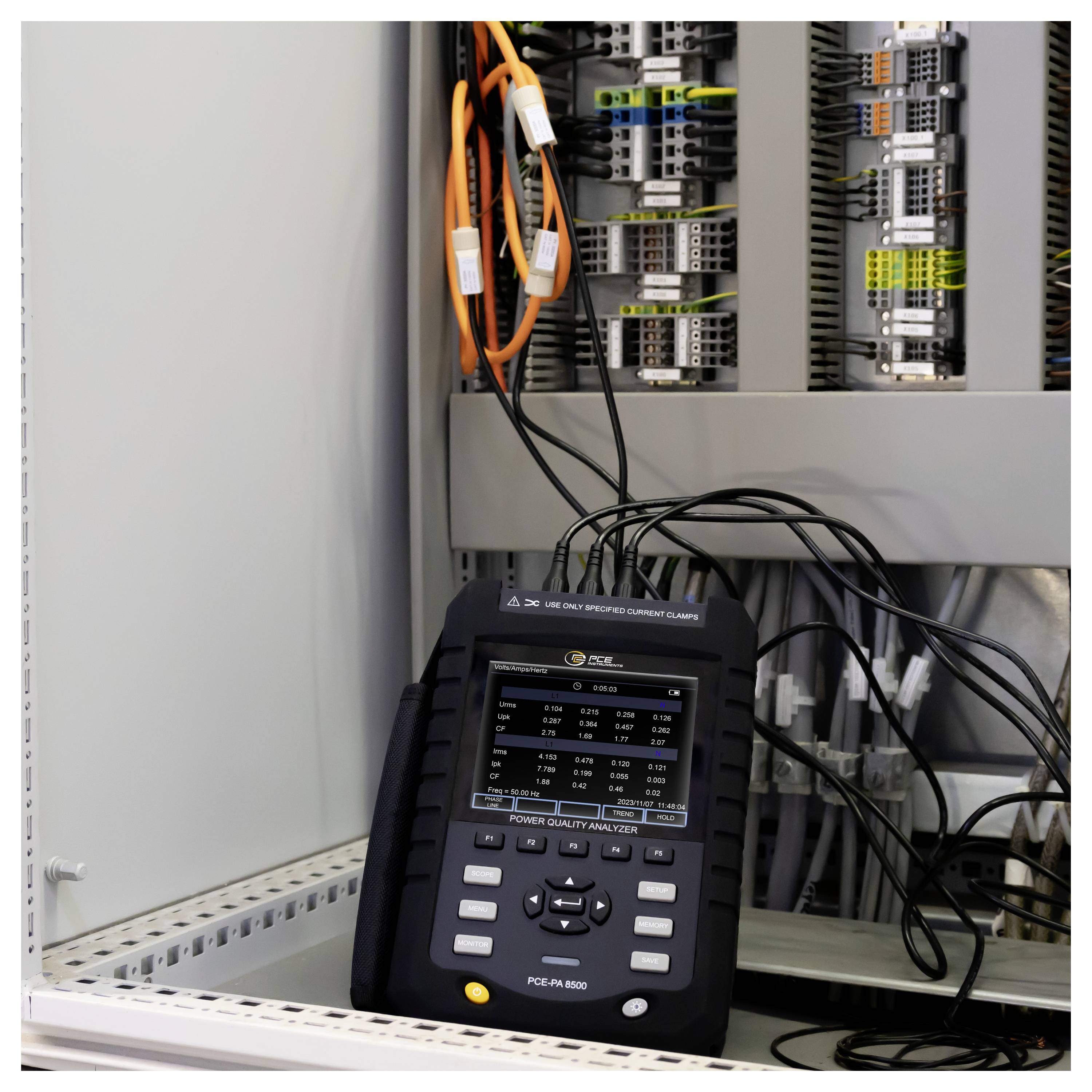

Prijenosni analizator kvalitete električne energije spojen kabelima unutar električne kontrolne ormarine s modulima sklopova i kabelskom instalacijom.

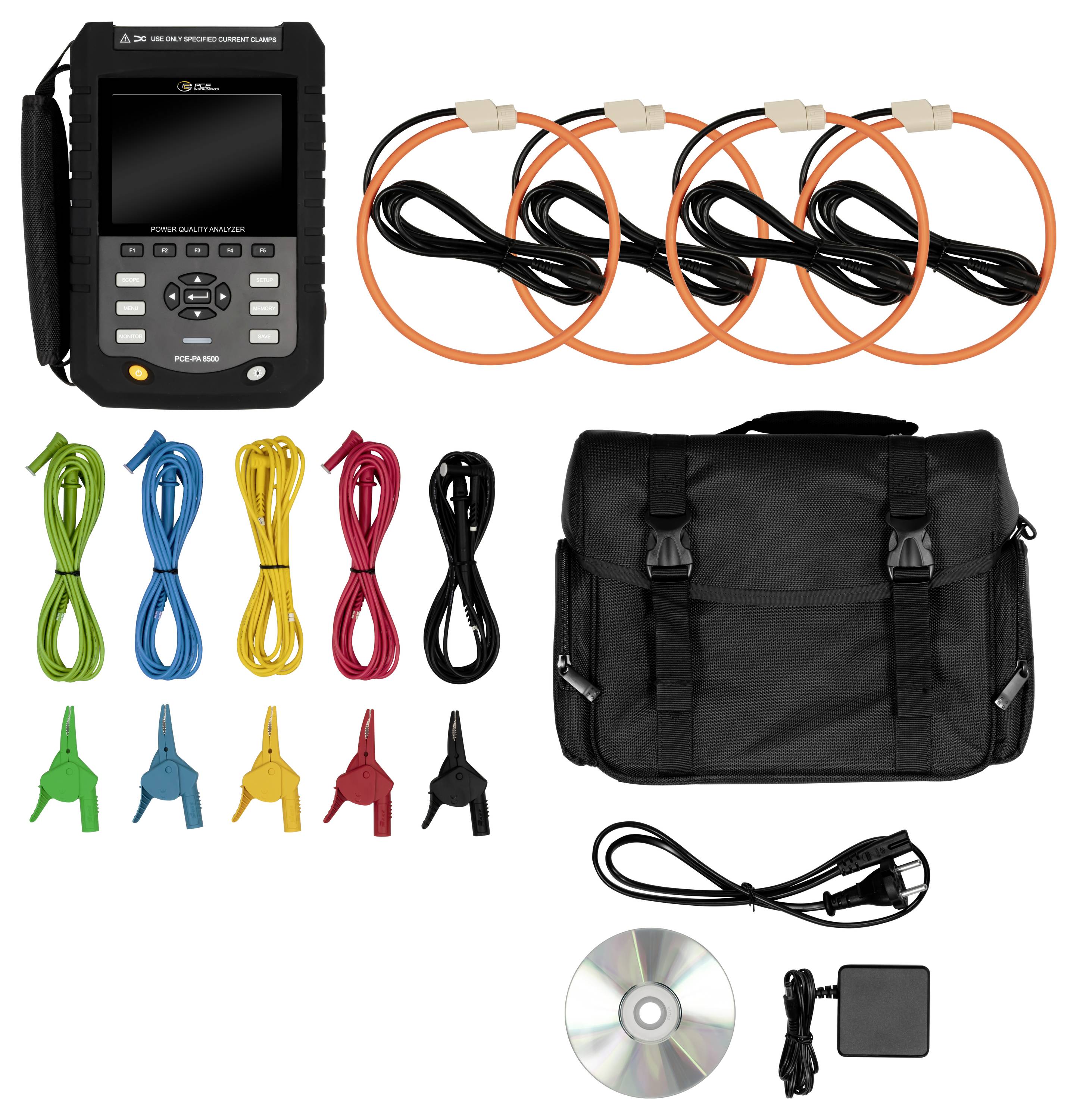

Dijagnostički komplet s prijenosnim skenerom, kablovima, obojanim vodičima, sondama, prijenosnom torbicom, napojnim kablom, CD-om i adapterom.

1/7

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,15.02.2027.

Broj

kom. - zaliha Njemačka

Ukupno (4.835,00 € / komad)

4.835,00 €

uklj. PDV

samo 110,65 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

PCE Instruments analizator snage PCE-PA 8500-ICA

Mjerenje napona, struje, frekvencije
Harmonici, harmonici, udarna struja
Mjerenje snage i energije
Padovi, skokovi i treperenje električne mreže
Grafički prikaz valnog oblika i vektorska grafika
Skladište podataka s 8 GB memorije
LAN i USB podatkovno sučelje
uključujući fleksibilne strujne stezaljke do 3000 A
Ispitni standardi: IEC61000-4-30, 61000-4-15, 61000-4-7, EN50160
uključujući ISO certifikat o kalibraciji

Više informacija

Tehnički podaci

istosmjerni napon
Mjerno područje 1 ... 1.000 V
Rezolucija 0,1 V
Točnost ±0,5% očitanja.
Izmjenična struja (AC)
Mjerni raspon 1 ... 1.000 V
Rezolucija 0,1 V
Preciznost ±0,5 %
Izmjenična struja AC
Mjerni raspon 15 ... 5000 A
Rezolucija 0,1 A
Preciznost ±3%
Udarna struja
Mjerni raspon 15 ... 5000 A AC
Rezolucija 0,1 A AC
Preciznost ±3%
Faktor performansi
Mjerni raspon 0 ... 1
Rezolucija 0,01
Točnost ±0,03
Frekvencija
Mjerni raspon 42,5 ... 57,5 Hz
Rezolucija 0,01 Hz
Točnost ±0,01 Hz
Frekvencija
Mjerni raspon 51 ... 69 Hz
Rezolucija 0,01 Hz
Točnost ±0,01 Hz
Frekvencija
Mjerni raspon 385 ... 414 Hz
Rezolucija 0,01 Hz
Točnost ±0,01 Hz
Harmonijsko mjerenje
Mjerno područje 1 ... 50 redni broj
Trenutni raspon 0 ... 100%
Raspon napona 0 ... 100%
Raspon THD-a 0 ... 100%
Opći tehnički podaci
Vrsta zaslona: TFT zaslon u boji
Veličina zaslona 2,6 inča
Medij za pohranu Interna memorija
Kapacitet pohrane 8 GB
Interval pohrane od 1 s
Interval skladištenja do 60 minuta.
USB sučelje, Ethernet
Standard(i) IEC61000-4-30, EN50160, IEC61000-4-15, IEC61000-4-7, IEC 61010-1
Sigurnosni standard CAT IV 600 V, CAT III 1000 V
Jezici izbornika: turski, engleski (SAD), poljski, španjolski, njemački, kineski, ruski, francuski, portugalski, korejski
Klasa zaštite (uređaj) IP41
Napajanje 220 ... 240 V AC
Vrsta utikača: Schuko utikač
Baterija/Punjiva baterija 1 x 7,2 V interna, nikal-metal hidridna baterija
Kapacitet 3800 mAh
Radni uvjeti 0 ... 40 °C, 0 ... 90% relativne vlažnosti
Uvjeti skladištenja -20 ... 60 °C, 0 ... 90% relativne vlažnosti
Dimenzije (D x Š x V) 260 x 190 x 67 mm
Težina 1880 g

Utikač: Sigurnosni utikač

Vrsta proizvoda: uređaj za analizu mreže

Kategorija mjerenja: CAT III 600 V
CAT III 1000 V

Prikaz (detalji): 2,6-inčni TFT zaslon u boji

Faza prepoznavanja: da/da

Zaštitni vodič-prepoznavanje: ne

: ISO

Opskrba naponom: 220 … 240 V/AC

dim.: (D x Š x V) 260 x 190 x 67 mm

Težina: 1880 g

Kalibracija: uključujući ISO certifikat o kalibraciji

Vrsta mjerenja: 1-fazno
3-fazno

Posebne značajke: s funkcijom zapisivača
uklj. strujna kliješta
mjerenja energije
rješavanje problema
grafički prikaz

Širina: 190 mm

Visina: 67 mm

Dužina: 260 mm

Sučelja: USB
Ethernet
USB 3.1 utikač C
USB 2.0 utičnica-B

Ambalaža bez plastike: ambalaža bez plastike

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3812654 PCE Instruments PCE-PA 8500-ICA uređaj za analizu mreže Kalibriran po (ISO) 1-fazno, 3-fazno s funkcijom zapisivača, ukl

Upute za rad i sigurnost

Upute za rad i sigurnost 3812654 PCE Instruments PCE-PA 8500-ICA uređaj za analizu mreže Kalibriran po (ISO) 1-fazno, 3-fazno s funkcijom zapisivača, ukl

Opis

Analizator snage redefinira standarde u tehnologiji električnih mjerenja i nudi sveobuhvatan raspon funkcija za precizna i detaljna mjerenja. Analizator snage omogućuje točna mjerenja električnog napona, struje, frekvencije, harmonika i udarnih struja. Osim toga, mogu se provesti precizna mjerenja performansi i energije, što omogućuje točno praćenje i optimizaciju potrošnje energije.
Koristeći grafički prikaz valnih oblika i vektorske grafike, korisnici mogu vizualno snimati i analizirati električne signale. Ove funkcije pružaju uvid u kvalitetu električne struje i pomažu u identificiranju problema u mreži. Uređaj također može otkriti i prikazati provale, skokove ili fluktuacije u električnoj mreži.

Ovaj široki raspon mjerenja ili željeni odabir omogućuje integriranom zapisivaču podataka s velikodušnom memorijom od 8 GB pohranjivanje i arhiviranje opsežnih podataka mjerenja za kasniju analizu. To osigurava kontinuirano prikupljanje podataka koje se također može vremenski kontrolirati. Analizator snage opremljen je LAN i USB sučeljima, što omogućuje praktičan prijenos podataka i daljinsko upravljanje. Ova sučelja nude besprijekornu integraciju analizatora snage u postojeće mreže i sustave.

Priložene fleksibilne strujne stezaljke kapaciteta do 3000 A olakšavaju mjerenje visokih struja i omogućuju točne rezultate, čak i u zahtjevnim primjenama.
Analizator snage u skladu je s međunarodnim standardima ispitivanja (IEC61000-4-30, 61000-4-15, 61000-4-7, EN50160), što jamči kvalitetu i točnost mjerenja te osigurava da zadovoljava zahtjevne uvjete profesionalnih primjena.

Bez obzira trebate li testirati radne karakteristike transformatora, rasvjetnih sustava ili sklopne elektronike poput frekvencijskih pretvarača ili napajanja – naši analizatori snage jamče najveću točnost i mogu precizno analizirati čak i složene oblike signala.

Ovaj tekst je strojno preveden.
