Name: PCE Instruments PCE-ITE 50 mjerač izolacije
Brand: PCE Instruments
SKU: 2452485
Availability: BackOrder

Prijenosni multifunkcionalni tester instalacija s ekranom koji pokazuje 227.8 i 50, crvenim TEST gumbom, brojčanikom i priloženima mjernim kabelima.

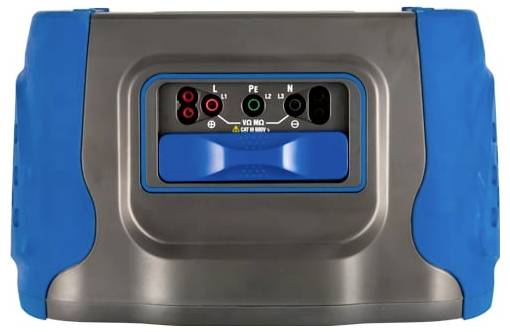

Plava i siva ploča na prednjoj strani električnog uređaja s tri označena priključka za napajanje: L, PE i N, plus osovna ručica ili otvor u sredini.

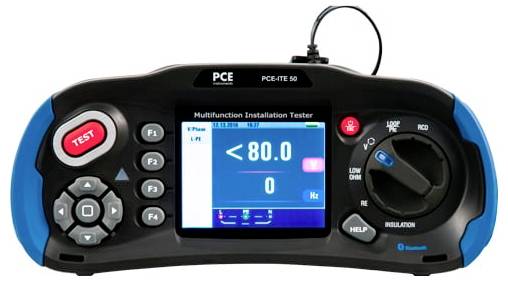

PCE Instruments PCE-ITE 50 mjerač izolacije-2

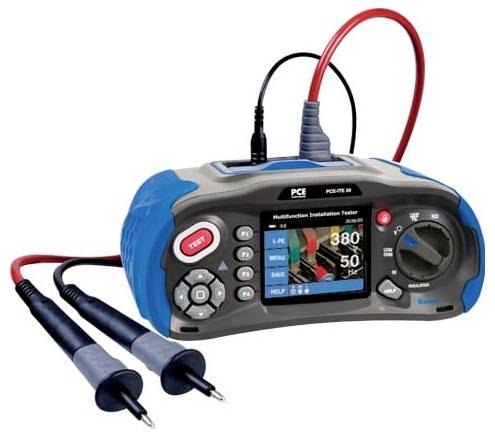

Prenosivi tester izolacije s dvije probe, digitalnim ekranom, tipkom za testiranje i rotacijskim odabirnim gumbom na plavi i sivoj ručnoj uređaju.

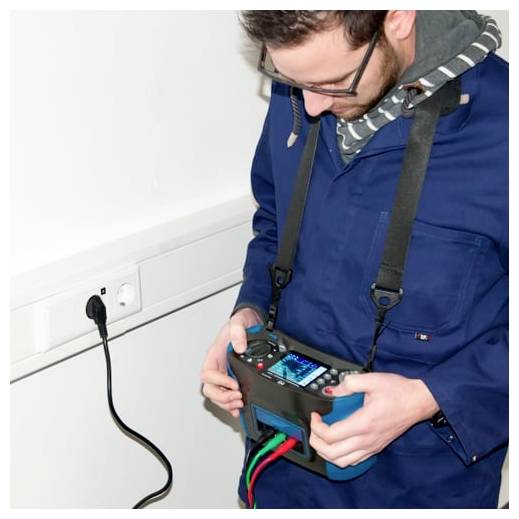

Tehničar koji ispituje električni uređaj dok drži tester kabela blizu zidne utičnice s priključenim kabelom.

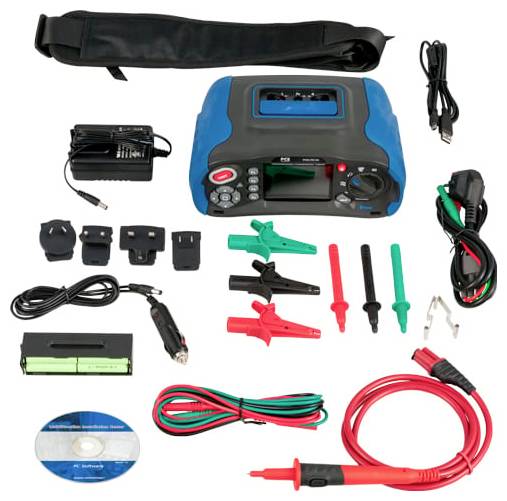

Komplet za testiranje elektronike s plavim ručnim uređajem, adapter za napajanje, kabeli, stezaljke, sonde, torba za nošenje i CD raspoređeni na bijeloj pozadini.

1/6

Tehnički list (PDF)

Dostava pet,23.10.

13 kom. - zaliha Njemačka

Prikaži alternative

Broj

kom. - zaliha Njemačka

Ukupno (1.355,00 € / komad)

1.355,00 €

uklj. PDV

samo 72,75 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

PCE Instruments PCE-ITE 50 mjerač izolacije

3,5 ´ TFT LCD zaslon u boji
Otpor petlje LN, L-PE i N-PE
podesiva FI ispitna struja
SD kartica i bluetooth
Dvostruki zaslon
Dobar/loš FI test
Mjerenje niskog oma
do 1000 V terminalnog napona

Tehnički podaci

ispitivanje izolacije
Napon stezaljke 125 V (0 ... 10%)
Raspon mjerenja Rezolucija Točnost
0,125... 4MΩ 0,001MΩ ± (2% + 10 znamenki)
Mjerno područje ispitna struja struja kratkog spoja
1mA pri opterećenju od 125kΩ< = 1 mA
Raspon mjerenja Rezolucija Točnost
4001 ... 40 MΩ 0,01 MΩ ± (2 % + 10 znamenki) 40,01 ... 400 MΩ 0,1 MΩ ± (4 % + 5 znamenki) 400,1 ... 1000 MΩ 1 MΩ ± (5% + 5 znamenki)
Napon stezaljke 250 V (0 ... 10%)
Raspon mjerenja Rezolucija Točnost
0,125... 4MΩ 0,001MΩ ± (2% + 10 znamenki)
Mjerno područje ispitna struja struja kratkog spoja
1mA pri opterećenju 250kΩ< = 1 mA
Raspon mjerenja Rezolucija Točnost
4001 ... 40 MΩ 0,01 MΩ ± (2 % + 10 znamenki) 40,01 ... 400 MΩ 0,1 MΩ ± (3 % + 2 znamenke) 400,1 ... 1000 MΩ 1 MΩ ± (3% + 2 znamenke)
Napon stezaljke 500 V (0 ... 10%)
Raspon mjerenja Rezolucija Točnost
0,125... 4MΩ 0,125... 4MΩ 0,001MΩ
Mjerni raspon ispitna struja struja kratkog spoja 1 mA @ opterećenje 500 kΩ< = 1 mA
Raspon mjerenja Rezolucija Točnost
4001 ... 40 MΩ 0,01 MΩ ± (2 % + 10 znamenki) 40,01 ... 400 MΩ 0,1 MΩ ± (3 % + 2 znamenke) 400,1 ... 1000 MΩ 1 MΩ ± (4% + 5 znamenki)
Napon stezaljke 1000 V (0 ... 10%)
Raspon mjerenja Rezolucija Točnost
0,125... 4MΩ 0,001MΩ ± (3% + 10 znamenki)
Mjerno područje ispitna struja struja kratkog spoja
1mA pri opterećenju 1MΩ< = 1 mA
Raspon mjerenja Rezolucija Točnost
4001 ... 40 MΩ 0,01 MΩ ± (2 % + 10 znamenki) 40,01 ... 400 MΩ 0,1 MΩ ± (3 % + 2 znamenke) 400,1 ... 1000 MΩ 1 MΩ ± (4% + 5 znamenki)
Mjerenje niskog oma/niskog otpora
Raspon mjerenja Rezolucija Točnost
2.000Ω 0.001Ω ± (1.5% + 30 znamenki) 20.00Ω 0.01Ω ± (1.5% + 3 znamenke) 200.0Ω 0.1Ω ± (1.5% + 3 znamenke) 2000Ω 1Ω ± (1.5% + 5 znamenki)
maksimalni napon otvorenog kruga 5,8V
250 Vrms zaštita od preopterećenja
ispitivač protoka
Razlučivost mjernog područja
2000Ω 0,01Ω
maksimalni napon otvorenog kruga 5,8V
250 Vrms zaštita od preopterećenja
struja kratkog spoja> = 200 mA
Otpor petlje L-PE (Hi-Amp): ispitna struja 4,0 A
Raspon mjerenja Rezolucija Točnost
0,23 ... 9,99Ω 0,01Ω ± (5% + 6 znamenki) 10,0 ... 99,9Ω 0,1Ω ± (5% + 6 znamenki) 100 ... 999 Ω 1 Ω ± (5 % + 6 znamenki) L-PE (bez okidanja): Ispitna struja 15 mA Raspon mjerenja Razlučivost Točnost 0,23 ... 9,99Ω 0,01Ω ± (5% + 6 znamenki) 10,0 ... 99,9Ω 0,1Ω ± (5% + 6 znamenki) 100 ... 999 Ω 1 Ω ± (5 % + 6 znamenki) LN: Ispitna struja 4,0 A Raspon mjerenja Razlučivost Točnost 0,23 ... 9,99Ω 0,01Ω ± (4% + 4 znamenke) 10,0 ... 99,9Ω 0,1Ω ± (4% + 4 znamenke) 100 ... 999Ω 1Ω ± (4% + 4 znamenke)
RCD test
RCD (ulaz) 10mA, 30mA, 100mA, 300mA, 650mA, 1A
Faktori x 1/2, x1, x2, x5
Preciznost vremena putovanja ± (1% + 1ms)
Oblik signala ispitne struje sinus (AC), puls (DC)
Karakteristike okidanja G i S
Vrijeme okidanja 0° ili 180°
Raspon napona 194...260 V AC (50/60 Hz)
Trenutna točnost mjerenja ± (5 % + 2 znamenke)
mjerenje napona
Raspon mjerenja Rezolucija Točnost
80...500 V AC/DC 1 V ± (2 % + 2 znamenke)
Mjerenje frekvencije
Raspon mjerenja Rezolucija Točnost
45...65Hz 1Hz ±2Hz
mjerenje tla
Raspon mjerenja Rezolucija Točnost
0,00...99,99Ω 0,01Ω ± (2% + 30 znamenki) 100,0...999,9Ω 0,1Ω ± (2% + 6 znamenki) 1000...2000Ω 1Ω ± (2% + 6 znamenki)
Opće specifikacije
Napajanje 8 x 1,2...1,5 V AA
Vrijeme rada baterija cca 15 sati
Mjerna kategorija CAT III 600 V
Klasa zaštite IP 65
Zaslon 3,5" TFT (320 x 240 piksela)
Radno okruženje 0...45 °C, 0...95 % rH, bez kondenzacije
Dimenzije 24,2cm x 10,5cm x 14,5cm
Težina 1,56 kg.

Vrsta proizvoda: mjerač izolacije

Mjerna funkcija: izolacijski otpor

: tvornički standard (vlastiti)

Sučelja: 1x paralelni
1x ST Duplex
1x USB

: IP65/67 (u skladu sa iec 60529, en 60529)
upravljalni element, zaštita od prskanja vode
IP65
IP65 (zatvoreno stanje)
IP65/IP67/IP69k
IP65 (elektronsko kućište)
IP65 (u skladu sa DIN 40050)
IP65/IP68/IP69k
IP65/67 (u skladu sa iec 60529, en 60529)

dim.: (D x Š x V) 14.5 x 24.2 x 10.5 mm

Težina: 1.56 kg

Vrsta prikaza: digitalni (LCD)

Kategorija mjerenja: CAT III
CAT III 600 V

Širina: 24.2 mm

Visina: 10.5 mm

Dužina: 14.5 mm

Napajanje: baterijsko napajanje
akumulatorsko napajanje
strujno napajanje
230 v/ac
USB

Memorija: da

Postupak ispitivanja: automatsko

Određene značajke: RCD/FI test
uklj. softver

Točnost: 2 %

VDE standard: 0100
0100-600

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2452485 PCE Instruments PCE-ITE 50 mjerač izolacije

Upute za rad i sigurnost

Upute za rad i sigurnost 2452485 PCE Instruments PCE-ITE 50 mjerač izolacije

Opis

Robusni instalacijski tester / otpor izolacije / otpor uzemljenja / impedancija petlje / mjerenje napona / mjerenje niskog otpora / RCD test Robusni je instalacijski tester s velikim 3,5 "TFT LCD zaslonom u boji. S instalacijskim testerom možete osigurati da su fiksne instalacije postavljene sigurno i ispravno. Zahvaljujući dvostrukom zaslonu, intuitivnim simbolima i širokom kutu gledanja, možete brzo i jednostavno provesti svoja mjerenja s instalacijskim testerom. Pomoću mjerenja niskog otpora instalacijskog testera možete provjeriti kontinuitet niskog otpora vodiča za uzemljenje, tračnica za izjednačavanje potencijala i zaštitnih vodiča. S instalacijskim testerom, mjerni raspon za mjerenje niskog otpora je u rasponu od 0 ... 2000 Ω s razlučivosti od 0,001 ... 1 Ω. Vjerojatno najvažnije mjerenje instalacijskog testera je mjerenje otpora izolacije. Tijekom mjerenja izolacije, električni vodovi su pod naponom kako bi se omogućilo protok struja kvara koje stvaraju migraciju ili toplinu. U većini slučajeva te su zaostale struje toliko minimalne da ih zaštitni uređaji ne mogu detektirati i, u najgorem slučaju, mogu dovesti do požara. Instalacijski tester može provesti instalacijsko mjerenje s ispitnim naponom od 125 V, 250 V, 500 V ili 1000 V. Ispitna struja je u svakom slučaju 1 mA. Mjerenje uzemljenja instalacijskog testera odvija se neovisno o mrežnom napajanju. Kako bi se svi sustavi i strujni krugovi sustava napajanja doveli na zajednički potencijal (referentna zemlja ili referentni potencijal) i kako bi se zaštitili od struja kratkog spoja i prenapona, otpor uzemljenja treba biti što manji. S mjernim rasponom od 0 ... 2000 Ω i rezolucijom od 0,01 ... 1 Ω, instalacijski tester nudi sve zahtjeve za smisleno mjerenje otpora uzemljenja.
