Name: PCE Instruments PCE-EVSE ADP eMobility pribor tip 2 Broj priključaka 1 x
Brand: PCE Instruments
SKU: 3192920
Availability: BackOrder

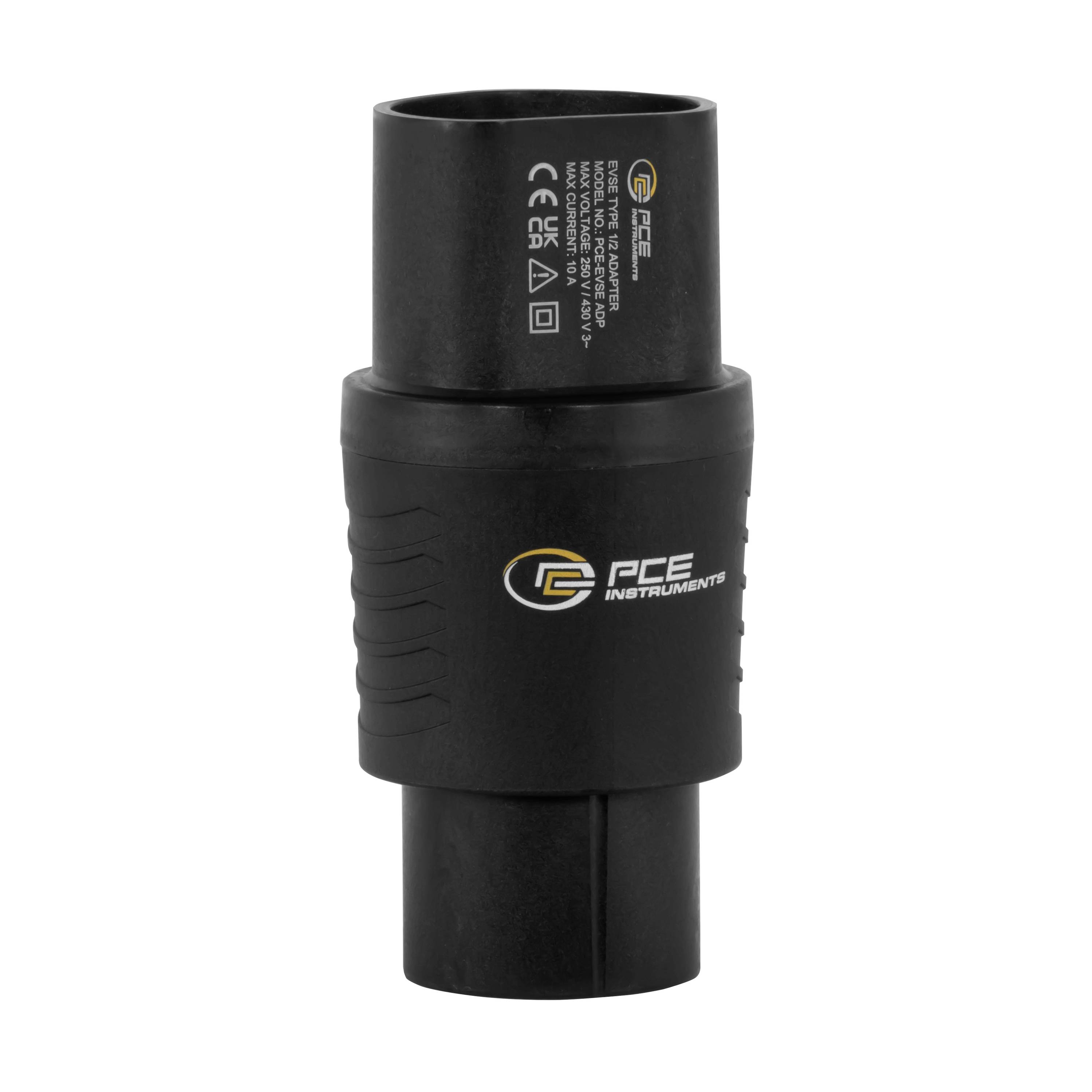

Crni cilindrični uređaj PCE Instruments s centralnom dijelom za hvatanje i tiskana logotipa, prikazan na bijeloj pozadini.

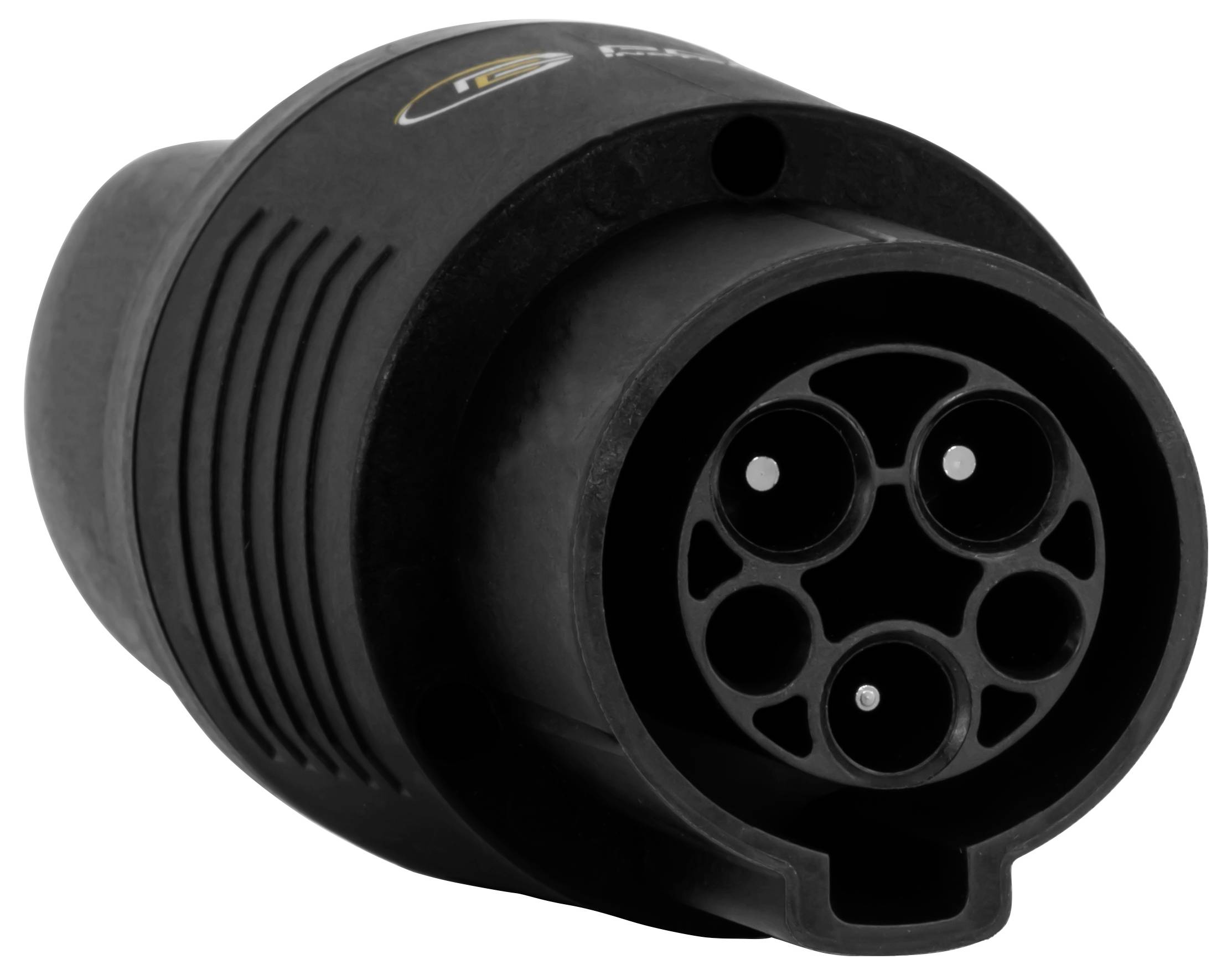

Crna električna polazna utičnica za vozila u bliskom planu na bijeloj pozadini, s pet kružnih kontaktnih otvora unutar glave utikača.

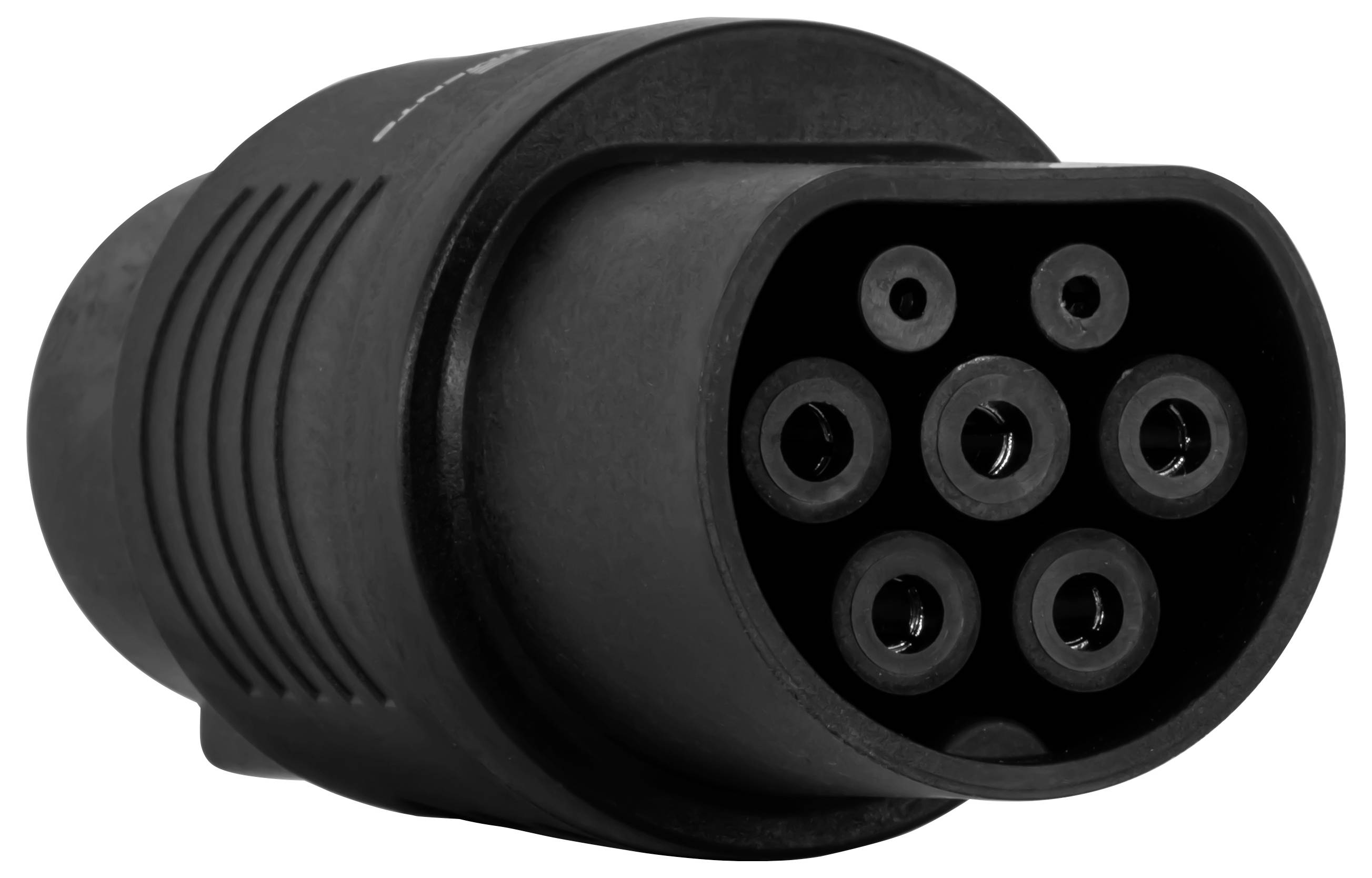

Crni cilindrični višepinski električni konektor sa sedam otvorina za utičnicu, prikazan na bijeloj pozadini.

1/3

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,07.01.2027.

Broj

kom. - zaliha Njemačka

Ukupno (174,99 € / komad)

184,99 €

-5 %

174,99 €

uklj. PDV

samo 16,39 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Ispitne funkcije
PE predispitivanje: da, s kapacitivnom elektrodom
PP simulacija: otvoreni, 13A, 20A, 32A, 63A
CP status: A, B, C, D
CP pogreška: "E" E
Greška PE / greška uzemljenja: Da
Opći tehnički podaci
Priključci: L1, L2, L3, N, PE
Veze Dodatne informacije:
maks. 230V (1-fazni) / 430V (3-fazni) ; 50/60Hz
10A / 250V
Tip 2 utikač čvrsto na kabelu
(opcijski adapter potreban za tip 1)
Standard(i): IEC62196-2 Tip 2 utikač
Dužina kabela: 25 cm
Sigurnosni standard: CAT II / 300V
Mrežna utičnica: max 250 V; 50/60Hz; 10A
Izlazi: 2 x 4 mm utičnice (izlazni terminali signala)
Osigurač(i): Mrežna utičnica T10A/250V

Vrsta proizvoda: eMobility pribor

Utikač za punjenje: tip 2

Broj priključaka: 1 x

Duljina kabela: 25 cm

: IP40

Boja: crno-siva

Dužina: 150 mm

Širina: 70 mm

Visina: 70 mm

Težina: 308

Maks. temperatura: 40 °C

Min. temperatura: 0 °C

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3192920 PCE Instruments PCE-EVSE ADP eMobility pribor tip 2 Broj priključaka 1 x

Upute za rad i sigurnost

Upute za rad i sigurnost 3192920 PCE Instruments PCE-EVSE ADP eMobility pribor tip 2 Broj priključaka 1 x

Opis

Mjerni priključni adapter za zidne kutije / simulacija vozila / simulacija kabela / CP izlaz i mrežna utičnica za potrebe mjerenja / uključujući transportnu torbu

Mjerni priključni adapter za zidne kutije je za VDE 0100 testere za testiranje stanica za punjenje (način punjenja 3) za električne automobile. Ovaj se adapter može koristiti s PCE-ITE 55B instalacijskim ispitivačem ili s većinom drugih uobičajenih VDE 0100 ispitivača. Zahvaljujući LED diodama za detekciju napona na 3 faze, možete brzo utvrditi postoji li greška u instalaciji.

Trenutni nosivi kapacitet kabela za punjenje može se simulirati pomoću okretnog prekidača PP State. Nosivost struje simulirana je s različitim otporima u mjernom priključnom adapteru za zidne kutije, koji se spajaju između PP i PE vodiča. Pomoću okretnog prekidača CP State mogu se simulirati različita stanja vozila. Stanja vozila simuliraju se različitim otpornicima spojenim između CP i PE vodiča.

Na utičnicu se može spojiti vanjsko opterećenje. Ovaj izlaz je namijenjen samo za potrebe mjerenja i nudi mogućnost provjere rada mjerača električne energije. Osim toga, PE greška (zemljospoj) također se može simulirati s mjernim priključnim adapterom za zidne kutije. Mjerni priključni adapter za zidne kutije isporučuje se u torbi za uređaj. Postoji dodatni adapter za zidne kutije s priključkom tipa 1.

Ovaj tekst je strojno preveden.

Izvedba

tjelesni preliminarni ispit
Status PP blizinskog pilota i CP kontrolnog pilota
Simulacija CP pogreške "E" i PE pogreške
Mrežna utičnica za potrebe mjerenja
Sigurnosne mjerne utičnice
Uključuje utikač tipa 2
Uključuje adapter za tip 1

Isporuka uključuje

1 x mjerni priključni adapter za zidne kutije PCE-EVSE 310+
1 upute za rukovanje.
1 x torba za nošenje
1 x konektor tipa 2
1 x adapter za tip 1 (PCE-EVSE ADP)

Napomene

Pozor!
Snažni protočni bojler:
Za rad ovog bojlera potreban je visokonaponski priključak (trofazni AC priključak).
Za povezivanje i ugradnju snažnog protočnog bojlera potrebno je odobrenje mrežnog operatora; osim toga, to mogu izvesti samo mrežni operater ili instalacijska tvrtka upisana na popis instalatera mrežnog operatora.
