Name: PCE Instruments tester instalacije eMobility tip 2 mode 3 Broj priključaka 5 x
Brand: PCE Instruments
SKU: 3192919
Availability: BackOrder

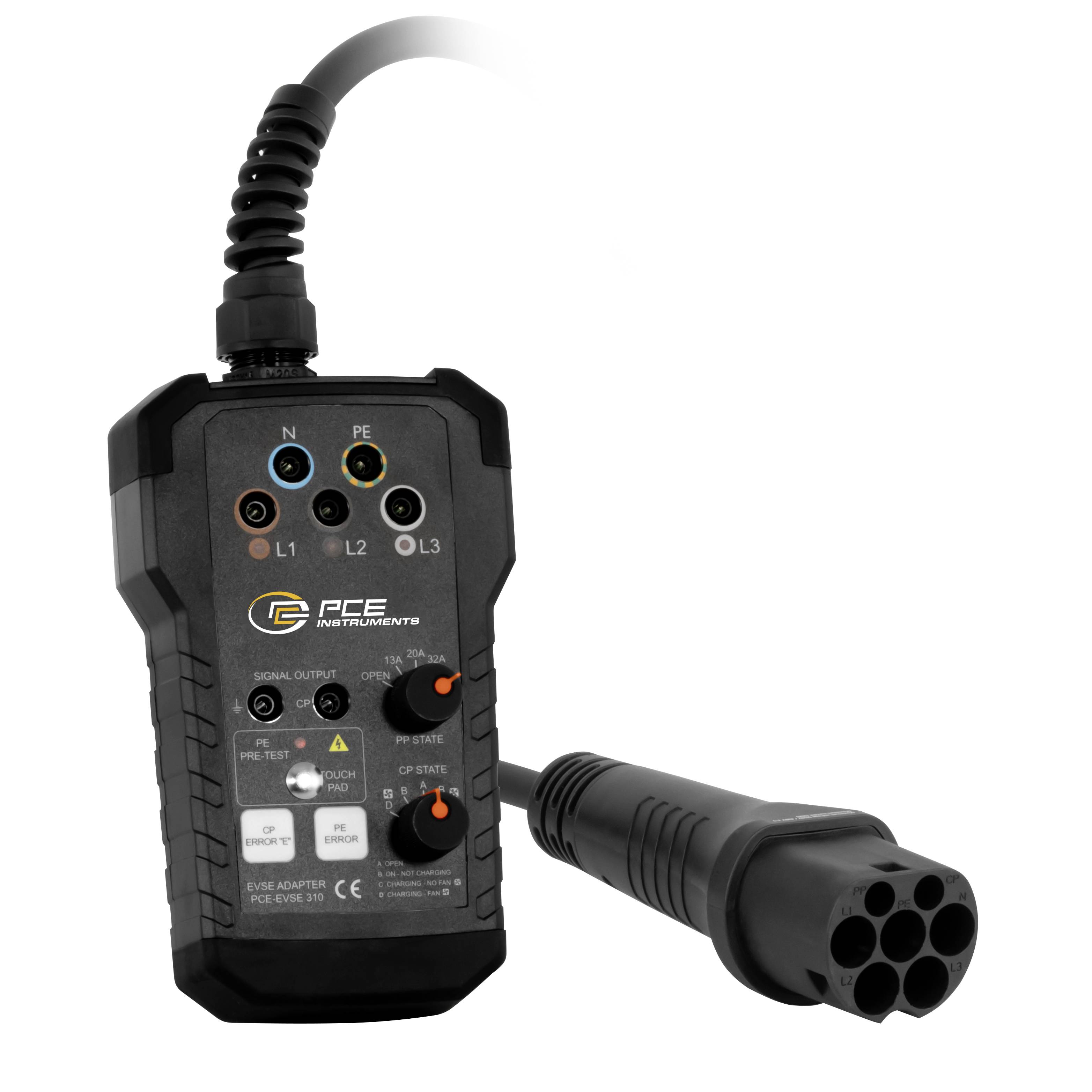

Prijenosni tester za električne adaptere PCE Instruments s kablovima i okruglom višepinskom utikačem, koji prikazuje ulazne utičnice označene s N, PE, L1, L2 i L3.

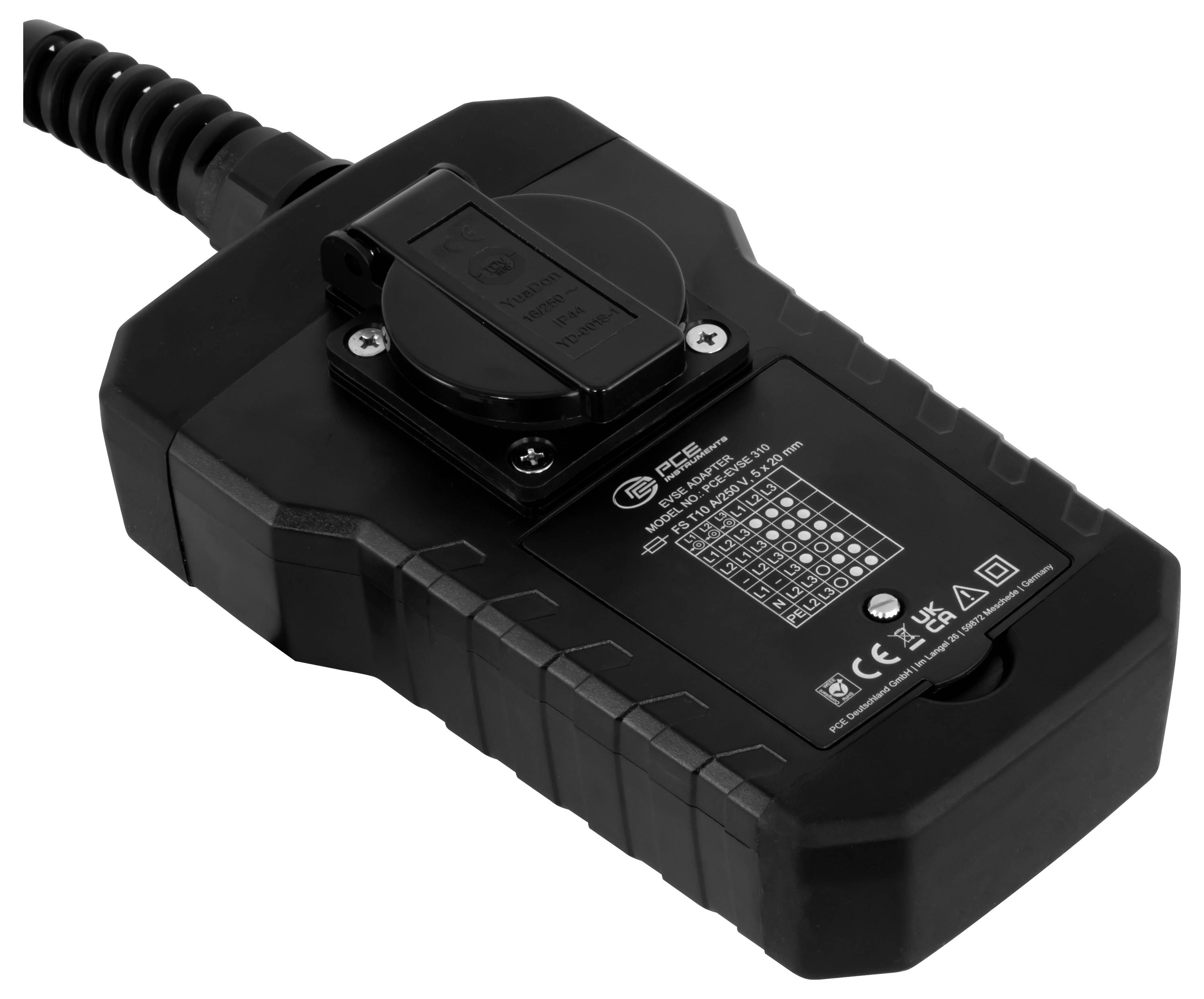

Crni žičani električni uređaj sa rebrasto teksturiranim kablom i zagradom za montažu, prikazuje natpis i sigurnosne oznake na poleđini.

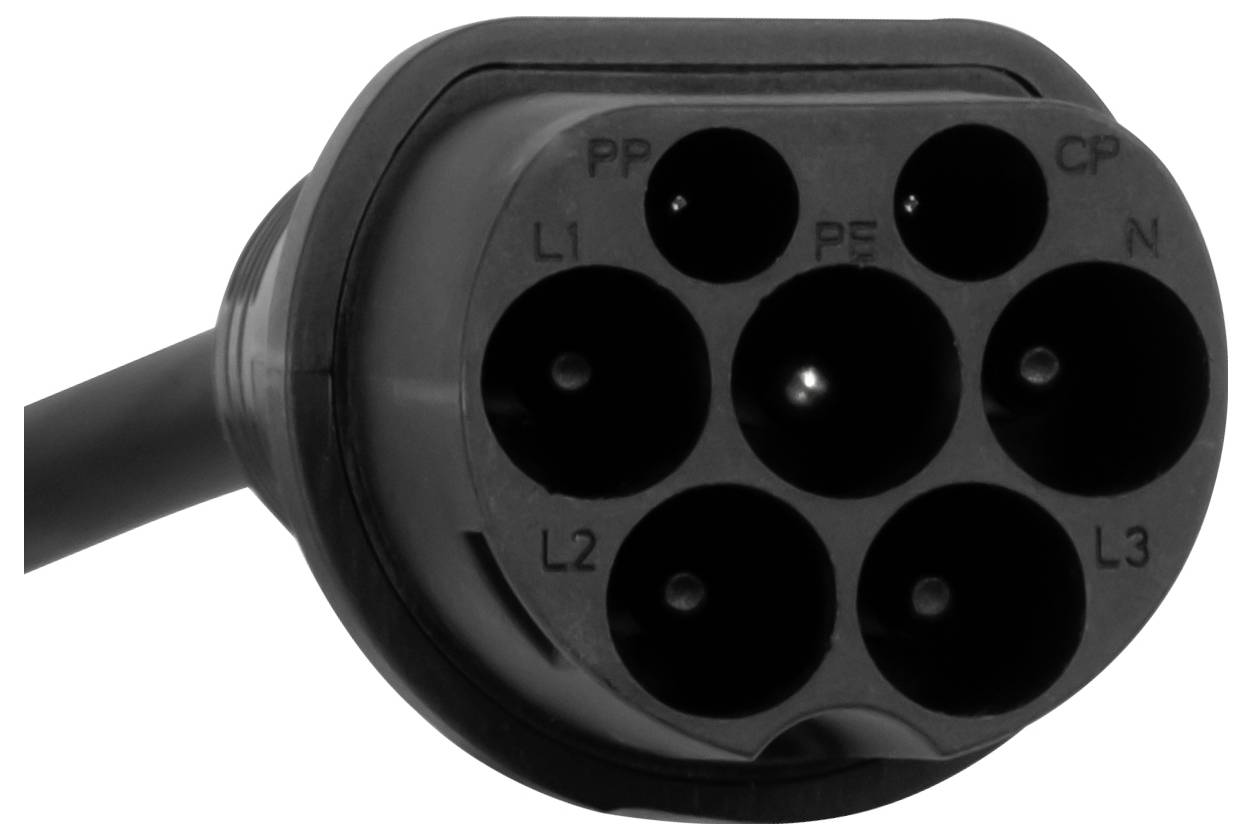

Detaljni prikaz crnog priključka za punjenje električnog vozila sa sedam okruglih iglica i označenim kontaktima, prikazan na bijeloj pozadini.

1/3

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pet,26.02.2027.

Broj

kom. - zaliha Njemačka

Ukupno (465,00 € / komad)

465,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

PCE Instruments tester instalacije eMobility tip 2 mode 3

Mjerni priključni adapter za zidne kutije
Simulacija vozila
Simulacija kabela
CP izlaz i mrežna utičnica za potrebe mjerenja
uključujući transportnu torbu
tjelesni preliminarni ispit
Status PP blizinskog pilota i CP kontrolnog pilota
Simulacija CP pogreške "E" i PE pogreške
Mrežna utičnica za potrebe mjerenja
Sigurnosne mjerne utičnice
Uključuje utikač tipa 2
Uključuje adapter za tip 1

Tehnički podaci

Ispitne funkcije
PE predispitivanje da, s kapacitivnom elektrodom
PP simulacija otvorena, 13 A, 20 A, 32 A, 63 A
CP status A, B, C, D
CP pogreška "E" E
Greška PE / greška uzemljenja Da
Opći tehnički podaci
Priključci L1, L2, L3, N, PE
Priključci Dodatne informacije max 230V (1-fazni) / 430V (3-fazni) ; 50/60Hz 10A/250V tip 2 utikač čvrsto na kabelu (opcijski adapter potreban za tip 1)
Standard(i) IEC62196-2 konektor tipa 2
Dužina kabela 25 cm
Sigurnosni standard CAT II / 300V
Mrežna utičnica 250 V; 50/60Hz; 10A
Izlazi 2 komada utičnica od 4 mm (izlazni terminali signala)
Osigurač(i) utičnica T10A/250V
Klasa zaštite (uređaja) IP40
Masa 643 g
Dimenzije (D x Š x V) 600 x 105 x 73 mm
Radni uvjeti 0... 40 °C, 80% RH
Uvjeti skladištenja -10 ... 50 °C, 80% RH
Jezici instrukcija njemački, engleski

Vrsta proizvoda: tester instalacije eMobility

Utikač za punjenje: tip 2

Način punjenja: mode 3

Broj priključaka: 5 x

Broj faza: 1-fazni i 3-fazni

Duljina kabela: 25 cm

: IP40

Certifikati: IEC62196-2 konektor tipa 2

Boja: crno-siva

Dužina: 600 mm

Širina: 105 mm

Visina: 73 mm

Težina: 643 g

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3192919 PCE Instruments tester instalacije eMobility tip 2 mode 3 Broj priključaka 5 x

Upute za rad i sigurnost

Upute za rad i sigurnost 3192919 PCE Instruments tester instalacije eMobility tip 2 mode 3 Broj priključaka 5 x

Opis

EVSE tester za zidne kutije je za VDE 0100 testere za testiranje stanica za punjenje (način punjenja 3) za električne automobile. Ovaj se adapter može koristiti s PCE-ITE 55B instalacijskim ispitivačem ili s većinom drugih uobičajenih VDE 0100 ispitivača. Zahvaljujući LED diodama za detekciju napona na 3 faze, možete brzo utvrditi postoji li greška u instalaciji.

Trenutni nosivi kapacitet kabela za punjenje može se simulirati pomoću okretnog prekidača PP State. Nosivost struje simulirana je s različitim otporima u EVSE testeru za zidne kutije koje su spojene između PP i PE vodiča. Pomoću okretnog prekidača CP State mogu se simulirati različita stanja vozila. Stanja vozila simuliraju se različitim otpornicima spojenim između CP i PE vodiča.

Na utičnicu se može spojiti vanjsko opterećenje. Ovaj izlaz je namijenjen samo za potrebe mjerenja i nudi mogućnost provjere rada mjerača električne energije. Osim toga, PE greška (zemljski spoj) također se može simulirati s EVSE testerom za zidne kutije. EVSE tester za zidne kutije isporučuje se u torbi za uređaj. Postoji dodatni adapter za zidne kutije s priključkom tipa 1.

Ovaj tekst je strojno preveden.

Isporuka uključuje

1 x mjerni priključni adapter za zidne kutije PCE-EVSE 310+
1 upute za rukovanje.
1 x torba za nošenje
1 x konektor tipa 2
1 x adapter za tip 1 (PCE-EVSE ADP)
