PCE Instruments tester instalacije eMobility tip 2 mode 3 Broj priključaka 5 x
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
76 kom. - zaliha Njemačka
Broj
Ukupno (405,00 € / komad)
405,00 €
sa PDV-om
Istaknuti proizvodi i detalji

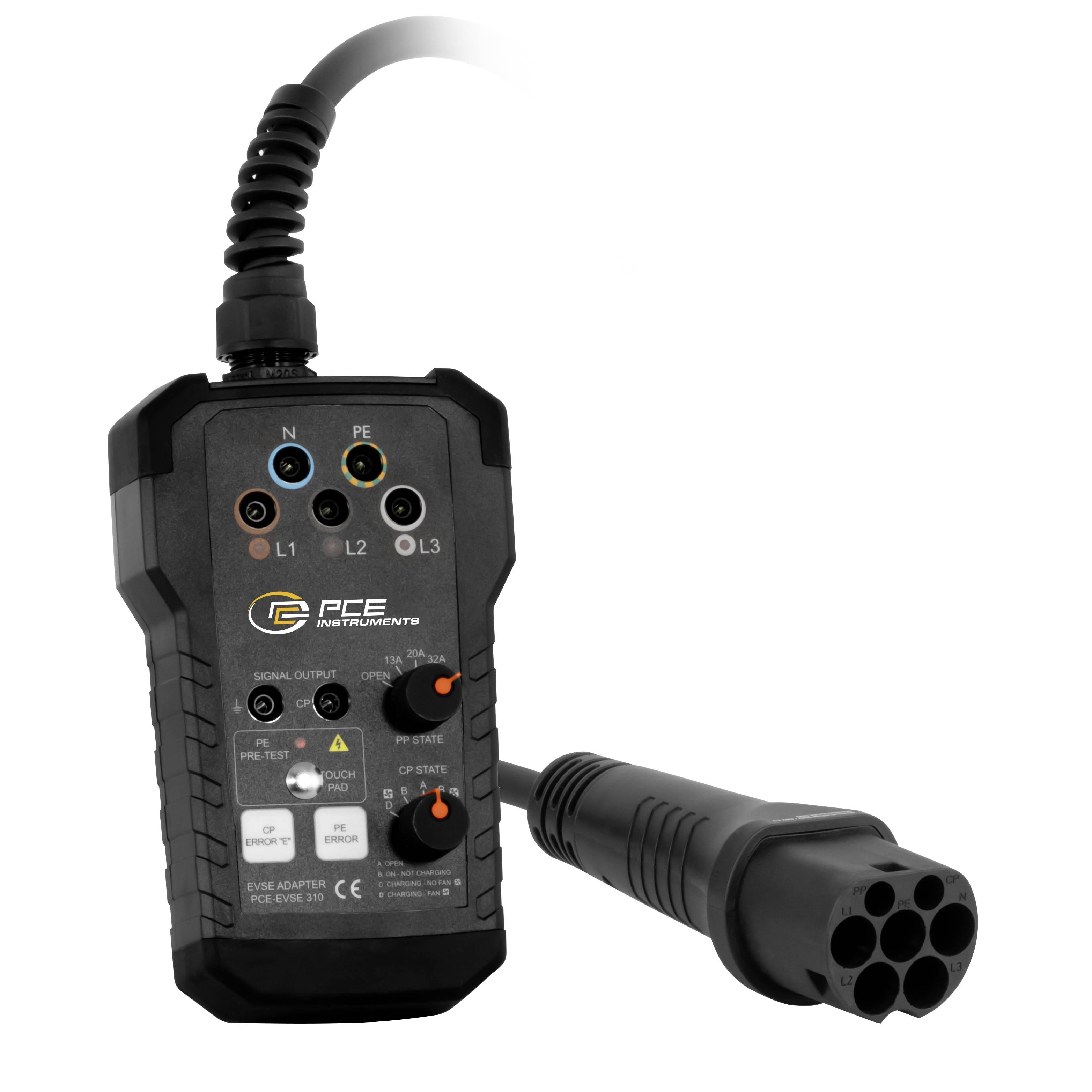

PCE Instruments tester instalacije eMobility tip 2 mode 3
- Mjerni priključni adapter za zidne kutije
- Simulacija vozila
- Simulacija kabela
- CP izlaz i mrežna utičnica za potrebe mjerenja
- uključujući transportnu torbu
- tjelesni preliminarni ispit
- Status PP blizinskog pilota i CP kontrolnog pilota
- Simulacija CP pogreške "E" i PE pogreške
- Mrežna utičnica za potrebe mjerenja
- Sigurnosne mjerne utičnice
- opcijski adapter za tip 1
- Uključuje utikač tipa 2
Tehnički podaci
- Ispitne funkcije
- PE predispitivanje da, s kapacitivnom elektrodom
- PP simulacija otvorena, 13 A, 20 A, 32 A, 63 A
- CP status A, B, C, D
- CP pogreška "E" E
- Greška PE / greška uzemljenja Da
- Opći tehnički podaci
- Priključci L1, L2, L3, N, PE
- Priključci dodatne informacije 230V
- 1-fazni) / 430V (3-fazni) ; 50/60Hz
- 10A / 250V

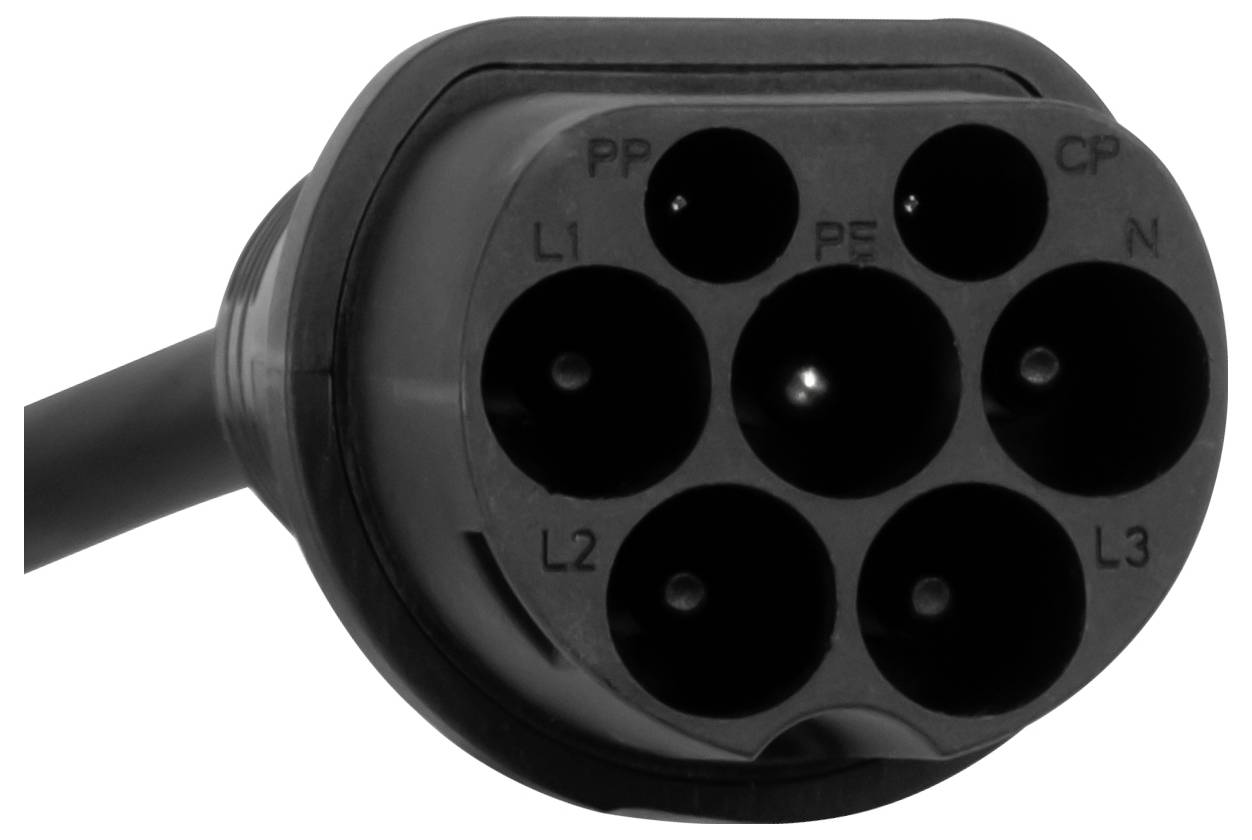

- Tip 2 utikač čvrsto na kabelu (za tip 1 potreban je dodatni adapter)
- Standard(i) IEC62196-2 konektor tipa 2
- Dužina kabela 25 cm
- Sigurnosni standard CAT II / 300V
- Mrežna utičnica 250 V; 50/60Hz; 10A
- Izlazi 2 komada utičnica od 4 mm (izlazni terminali signala)
- Osigurač(i) utičnica T10A/250V
- Klasa zaštite (uređaja) IP40
- Masa 643 g
- Dimenzije (D x Š x V) 600 x 105 x 73 mm
- Radni uvjeti 0... 40 °C, 80% RH
- Uvjeti skladištenja -10 ... 50 °C, 80% RH
- Jezici instrukcija njemački, engleski
- Vrsta proizvoda
tester instalacije eMobility
- Utikač za punjenje
tip 2
- Način punjenja
mode 3
- Broj priključaka
5 x
- Broj faza
1-fazni i 3-fazni
- Duljina kabela
25 cm
IP40
- Certifikati
IEC62196-2 konektor tipa 2
- Boja
crno-siva
- Dužina
600 mm
- Širina
105 mm
- Visina
73 mm
- Težina
643 g
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3192918 PCE Instruments tester instalacije eMobility tip 2 mode 3 Broj priključaka 5 x
Upute za rad i sigurnost
Upute za rad i sigurnost 3192918 PCE Instruments tester instalacije eMobility tip 2 mode 3 Broj priključaka 5 x
Opis
Mjerni priključni adapter za zidne kutije je za VDE 0100 testere za testiranje stanica za punjenje (način punjenja 3) za električne automobile. Ovaj se adapter može koristiti s PCE-ITE 55B instalacijskim ispitivačem ili s većinom drugih uobičajenih VDE 0100 ispitivača. Zahvaljujući LED diodama za detekciju napona na 3 faze, možete brzo utvrditi postoji li greška u instalaciji.
Trenutni nosivi kapacitet kabela za punjenje može se simulirati pomoću okretnog prekidača PP State. Nosivost struje simulirana je s različitim otporima u mjernom priključnom adapteru za zidne kutije, koji se spajaju između PP i PE vodiča. Pomoću okretnog prekidača CP State mogu se simulirati različita stanja vozila. Stanja vozila simuliraju se različitim otpornicima spojenim između CP i PE vodiča.

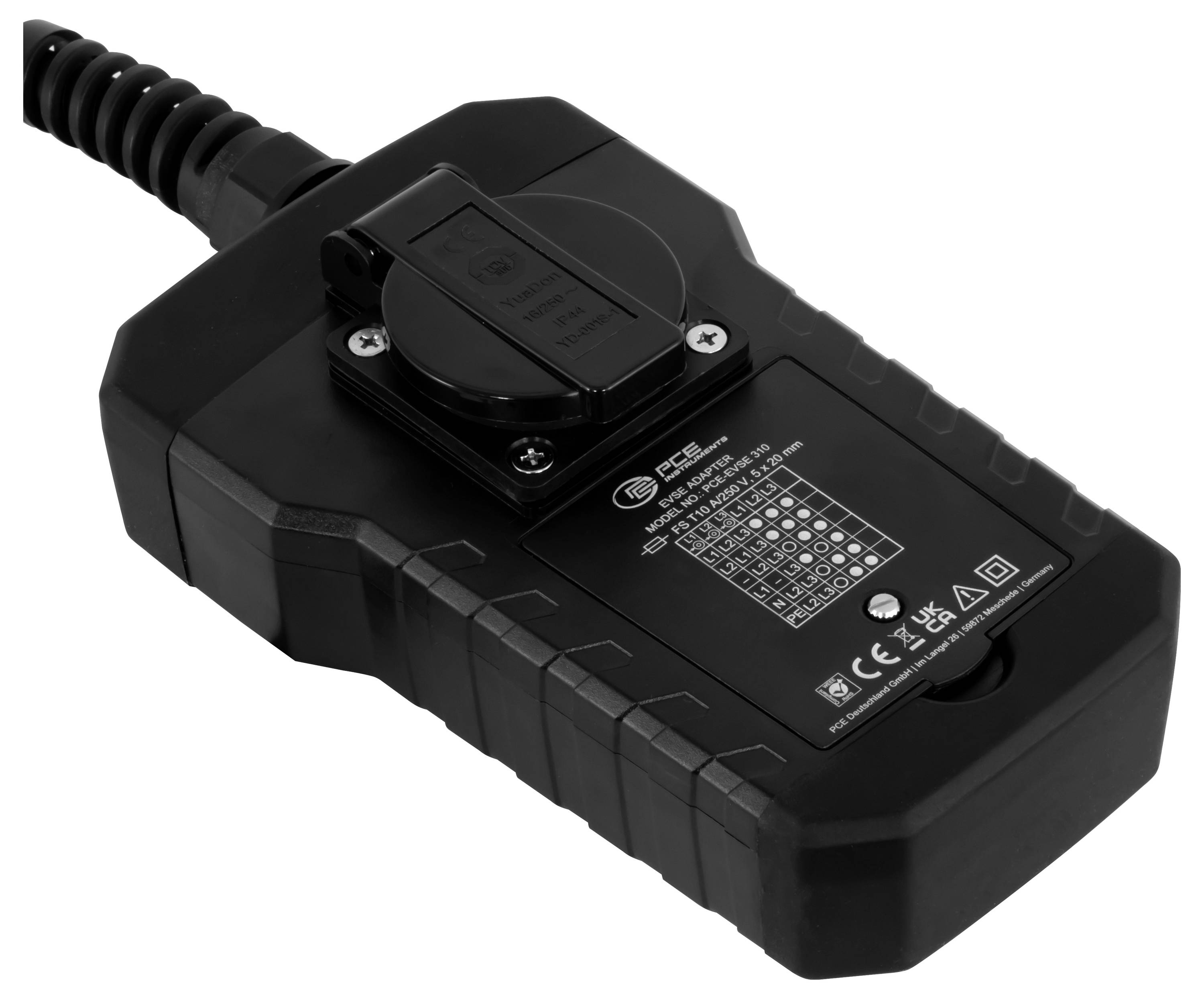

Na utičnicu se može spojiti vanjsko opterećenje. Ovaj izlaz je namijenjen samo za potrebe mjerenja i nudi mogućnost provjere rada mjerača električne energije. Osim toga, PE pogreška (zemljospoj) također se može simulirati s mjernim priključnim adapterom za zidne kutije. Mjerni priključni adapter za zidne kutije isporučuje se u torbi za uređaj. Postoji dodatni adapter za zidne kutije s priključkom tipa 1.
Ovaj tekst je strojno preveden.
Trenutni nosivi kapacitet kabela za punjenje može se simulirati pomoću okretnog prekidača PP State. Nosivost struje simulirana je s različitim otporima u mjernom priključnom adapteru za zidne kutije, koji se spajaju između PP i PE vodiča. Pomoću okretnog prekidača CP State mogu se simulirati različita stanja vozila. Stanja vozila simuliraju se različitim otpornicima spojenim između CP i PE vodiča.
Na utičnicu se može spojiti vanjsko opterećenje. Ovaj izlaz je namijenjen samo za potrebe mjerenja i nudi mogućnost provjere rada mjerača električne energije. Osim toga, PE pogreška (zemljospoj) također se može simulirati s mjernim priključnim adapterom za zidne kutije. Mjerni priključni adapter za zidne kutije isporučuje se u torbi za uređaj. Postoji dodatni adapter za zidne kutije s priključkom tipa 1.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- 1 x mjerni priključni adapter za zidne kutije PCE-EVSE 310
- 1 upute za rukovanje.
- 1 x torba za nošenje
- 1 x konektor tipa 2
