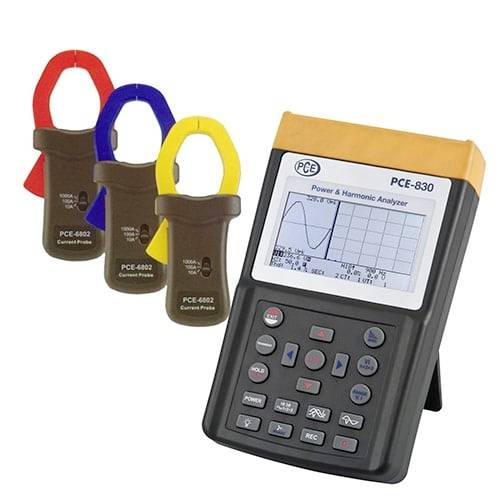

PCE Instruments PCE-830-2 uređaj za analizu mreže
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (3.175,00 € / komad)
3.175,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
PCE Instruments PCE-830-2 uređaj za analizu mreže
- Analiza 3-fazne / 4-žične, 3-fazne / 3-žične, 1-fazne / 2-žične, 1-fazne / 3-žične mreže
- Pravo efektivno mjerenje (V 123 i I 123)
- Mjerenje aktivne snage (W, KW, MW, GW)
- Mjerenje prividne i jalove snage (KVA, KVAR)
- Faktor snage (PF)
Tehnički podaci
- AC vati (50 ili 60 Hz, PF 0,5 do 1)
- Mjerno područje
- Rezolucija
- Točnost
- 5,0 ... 999,9 W
- 0,1 W
- ±1% ±0,8 vata
- 1000 ... 9.999 kW
- 0,001kW
- ±1% ±8W
- 10.00 ... 99,99 kW
- 0,01kW
- ±1% ±80W
- 100,0 ... 999,9 kW
- 0,01kW
- ±1% ±0,8kW
- 1000... 9999 kW
- 1kW
- ±1% ±8kW
- AC struja (50 ili 60 Hz, automatski raspon, TRMS)
- Mjerno područje
- Rezolucija
- Točnost
- 0,04A... 1 A
- 0,001 A
- ±0,5% ±0,05A
- 0.4A... 10,0 A
- 0,01 A
- ±0,5% ±0,05A
- 4A... 100,0 A
- 0,1 A ±1,0%
- ±0,5A
- AC napon (50 ili 60 Hz, TRMS)
- Mjerno područje
- Rezolucija
- Točnost
- 20,0 ... 500,0 V
- 0,1 V
- ±0,5% ±5 znamenki
- (faza prema nuli)
- 20,0 ... 600,0 V
- 0,1 V
- ±0,5% ±5 znamenki
- (faza protiv faze)
- Harmonijsko izobličenje izmjeničnog napona
- Mjerno područje
- Rezolucija
- Točnost
- 1 ... 20
- 0,1%
- ± 1,0 %
- 21 ... 49
- 0,1%
- 4% vM vrijednost. ±2,0%
- 50 ... 99
- 0,1%
- 6% vM vrijednost. ±2,0%
- Harmonici izmjenične struje u %
- Mjerno područje
- Rezolucija
- Točnost
- 1 ... 20
- 0,1%
- ±0,2% srednje vrijednosti. ± 1,0 %
- 11 ... 20
- 0,1%
- ±2% vM vrijednosti. ± 1,0 %
- 21 ... 50. (A)
- 0,1% ±5% srednje vrijednosti.
- ± 1,0 %
- 21 ... 50. (mA)
- 0,1% ±10% srednje vrijednosti.
- ± 1,0%
- 51 ... 99
- 0,1%
- ±35% srednje vrijednosti. ± 1,0 %
- Faktor snage (PF)
- Mjerno područje
- Rezolucija
- Točnost
- 0,00 ... 1,00
- 0,01
- ±0,04
- fazni kut (phi)
- Mjerno područje
- Rezolucija
- Točnost
- -180°... 180°
- 0,1°
- ±1°
- Ukupno harmonijsko izobličenje
- Mjerno područje
- Rezolucija
- Točnost
- 0,0 ... 20,0%
- 0,1%
- ± 1%
- 20,0 ... 100%
- 0,1%
- ±3% vM vrijednosti. ±5 %
- 100 ... 999,9%
- 0,1%
- ±10% srednje vrijednosti. ±10%
- Mjerenje vršne vrijednosti pri izmjeničnom naponu/struji
- Mjerno područje
- Rezolucija
- Točnost
- 50 Hz
- 19uS
- ±5% ±30 znamenki
- 60 Hz
- 16uS
- ±5% ±30 znamenki
- Mjerenje vršne vrijednosti za AC napon/struju
- Mjerno područje
- Rezolucija
- Točnost
- 1,00 ... 99.99
- 0,01
- ±5% ±30 znamenki
- Frekvencijski raspon u automatskom načinu rada
- Mjerno područje
- Rezolucija
- Točnost
- 45 ... 65 Hz
- 0,1 Hz
- 0,1 Hz
- Memorija podataka 512 kB (trajna memorija) za do 52420 izmjerenih vrijednosti za 1-fazno/2-žično mjerenje
- USB sučelje (optički izolirano)
- Softver i podatkovni kabel uključeni u isporuku pogodan za Windows2000 XP, ME ili noviji
- Zaslon Matrični LCD zaslon s pozadinskim osvjetljenjem
- Napajanje 8 x 1,5 V tip AA (Mignon)
- Dimenzije 257 x 155 x 57 mm
- Masa 1160g
- Uvjeti okoline maks. 85% relativne vlažnosti / -10 ... +50 °C
- Stupanj zaštite / standardizacija IEC 61010, 600 V/CAT III
- Klješta PCE-6802 (1000A)
- Uvod vodiča 55 mm
- Ručni odabir raspona promjera (10A, 100A, 1000A)
- Dimenzije 244 x 97 x 46 mm
- Težina 600g
- Vrsta proizvoda
uređaj za analizu mreže
tvornički standard (vlastiti)
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2452275 PCE Instruments PCE-830-2 uređaj za analizu mreže
Upute za rad i sigurnost
Upute za rad i sigurnost 2452275 PCE Instruments PCE-830-2 uređaj za analizu mreže
Opis
Analizator poremećaja snage PCE-830-2 3-fazni mjerač snage / uređaj za mjerenje energije i harmonijski analizator sa pohranom podataka / PC sučelje i softver. mreža. Analizatorom poremećaja elektroenergetskog sustava ne određuju se samo "normalne" izmjerene varijable kao što su napon, struja, frekvencija, snaga i energija, već se prikazuju i vrijednosti koje su potrebne prema EN50160 kao što su harmonici, interharmonici i asimetrija. Smetnje u mreži kao što su prekidi, padovi, privremeni ili prijelazni prenaponi (od trajanja od 16uS) mogu se odrediti s njihovim odgovarajućim vrijednostima. Matrični LCD zaslon vrlo visokog kontrasta s pozadinskim osvjetljenjem prikazuje do 35 parametara u isto vrijeme. Istovremeno se mogu prilagoditi do 3 strujne stezaljke. U načinu snimanja podataka, do 17470 izmjerenih vrijednosti (3-fazni / 4-žični), u najjednostavnijem slučaju do 52,400 izmjerenih vrijednosti (1-fazni / 2-žični), može se pohraniti u 85 podataka skupova. Stoga je ovaj analizator poremećaja snage i mreže PCE-830 idealan za dugoročnu analizu. Izmjerene vrijednosti prikupljene u uređaju mogu se po želji prenijeti na računalo i procijeniti pomoću odgovarajućeg softvera za analizu. Sve što vam je potrebno za mjerenje i procjenu uključeno je u opseg isporuke (uključujući softver i podatkovni kabel). Mjerač snage se isporučuje tvornički kalibriran, ali po želji može biti i laboratorijski kalibriran i certificiran prema ISO (za prvu narudžbu ili za rekalibraciju, npr. godišnje).
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- 1 x analizator poremećaja električne mreže PCE-830-2
- 3 x strujna stezaljka PCE-6802 (1000A)
- 4 x izolirane krokodilske kopče
- 4 x sigurnosne mjerne linije, svaka dužine 3m
- 8 x baterija
- 1 x adapter za struju
- 1 x torbica za nošenje
- 1 x USB PC kabel
- 1 x softver (engleski govor)
- 1 upute za rukovanje.
