Name: PCE Instruments PCE-830-2-ICA uređaj za analizu mreže Kalibriran po (ISO) 3-fazno mjerenja energije, s funkcijom zapisiv
Brand: PCE Instruments
SKU: 3812429
Availability: BackOrder

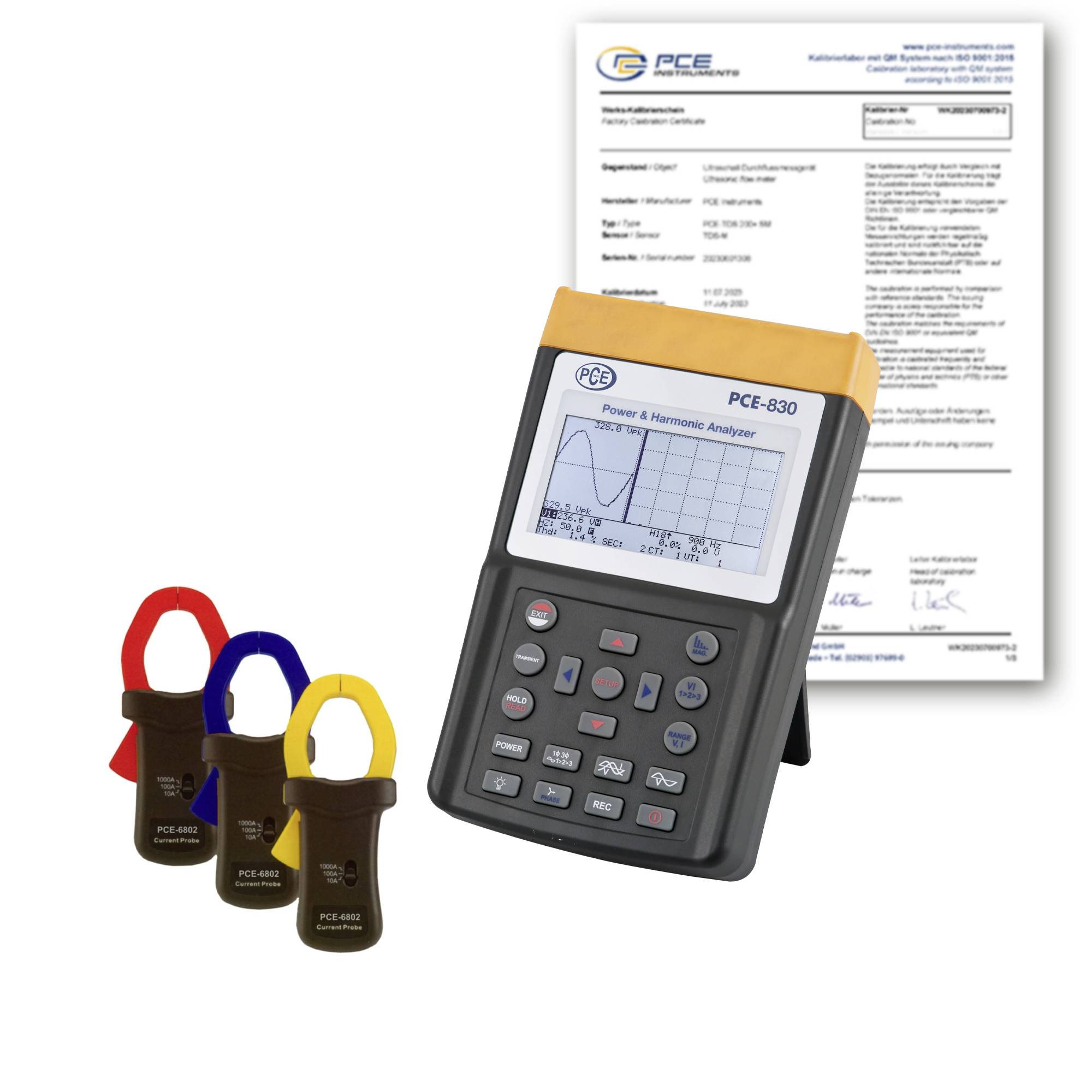

PCE-830 analizator snage i harmonika s tri sveobuhvatna senzora i certifikatom kalibracije prikazanim iza njega.

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,15.02.2027.

Broj

kom. - zaliha Njemačka

Ukupno (4.135,00 € / komad)

4.135,00 €

uklj. PDV

samo 110,65 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

PCE Instruments Analizator smetnji u električnoj mreži PCE-830-2-ICA

Analiza 3-faznih/4-žičnih, 3-faznih/3-žičnih, 1-faznih/2-žičnih i 1-faznih/3-žičnih mreža
Mjerenje prave efektivne vrijednosti (V 123 i I 123)
Mjerenje aktivne snage (W, KW, MW, GW)
Mjerenje prividne i reaktivne snage (kVA, kVAr)
Faktor snage (PF), fazni kut (Φ)
Mjerenje rada/energije (WH, KWH, KVARH, PFH)
Mjerenja struje od 0,1 mA do 3000 A omogućuju, na primjer, analizu potreba za rezervnom snagom.
tvornica
Veliki LCD zaslon s prikazom do 35 parametara na jednom zaslonu (3P4W)
programabilni omjeri CT (1 do 600) i PT (1 do 3000)
Prikaz superponiranih valnih oblika napona i struje
512 KB memorije s programabilnim intervalima snimanja (vrijeme uzorkovanja od 2 do 3000).
Sekunde, 17470 zapisa u 3-faznom/4-žičnom sustavu)
Izlaz valnih oblika, parametara performansi i harmonijskog izobličenja
Vrlo veliki LCD zaslon s matricom i svijetlim pozadinskim osvjetljenjem
Prosječna snaga (AD u W, kW, MW)
Maksimalna snaga (MD u W, kW, MW) s programabilnim razdobljem
Analiza harmonijskih izobličenja do 99. reda
Prikaz do 50 harmonika u obliku vala
Prikaz valnog oblika s vršnim vrijednostima (1024 mjerenja/period)
Analiza apsolutnih izobličenja (%THD-F)
Grafički fazni dijagram s parametrima 3-faznog sustava
Snima do 28 tranzijenata (vrijeme + ciklusi) s programabilnim pragom (%)
Omjer neravnoteže napona ili struje u 3 faze (APR)
Faktor neravnoteže napona ili struje u 3 faze (d0%, d2%)
Optički izolirano USB sučelje
Integrirani timer i kalendar za snimanje podataka
Maksimalni promjer vodiča za strujne stezaljke: PCE-6801 cca. 30 mm, PCE-6802 cca. 55 mm
PCE-3007 cca. 170 mm
uključujući ISO certifikat o kalibraciji

Više informacija

Tehnički podaci

Izmjenična struja (AC)
Mjerni raspon 20 ... 500 V
Točnost ±0,5% ±5 znamenki
Izmjenična struja AC
Mjerni raspon 0,04 ... 1000 A
Točnost ±0,5% ±0,05 A
Zaštita od preopterećenja AC 200 A
Fazni kut
Mjerni raspon -180 ... +180 °
Točnost ±1°
Faktor performansi
Mjerni raspon 0 ... 1
Točnost ±0,04
Frekvencija
Mjerni raspon 45 ... 65 Hz
Rezolucija 0,1 Hz
Točnost 0,1 Hz
Opći tehnički podaci
Mjerne funkcije HOLD
Frekvencija 50 ... 60 Hz
Vrsta zaslona: LCD s pozadinskim osvjetljenjem
Veličina zaslona 4,9 inča
Medij za pohranu Interna memorija
Kapacitet pohrane 52420 vrijednosti
Interval pohrane od 2 sekunde
Interval skladištenja do 3000 min.
RS232 sučelje, USB
Norma(e) IEC 61010
Maksimalni promjer kabela 55 mm
Sigurnosni standard CAT III 600 V
Jezik izbornika: engleski (SAD)
Napajanje od 12 V
Vrsta utikača: Uređaj - Europlug
Punjiva baterija 8 x 1,5 V AA baterija, alkalna manganska
Kapacitet 3000 mAh
Radni uvjeti -10 ... 50 °C, 0 ... 75% relativne vlažnosti
Uvjeti skladištenja -20 ... 60 °C, 0 ... 75% relativne vlažnosti
Dimenzije (D x Š x V) 257 x 155 x 57 mm
Daljnje dimenzije strujnih stezaljki PCE-6802: 244 x 97 x 46 mm
Težina 1160 g
Dodatne težine za strujne stezaljke PCE-6802: 600 g

Utikač: Šuplji utikač / okrugli DC utikač

Vrsta proizvoda: uređaj za analizu mreže

Kategorija mjerenja: CAT III 600 V

Prikaz (detalji): Veliki LCD zaslon s prikazom do 35 parametara na jednom zaslonu (3P4W)

Faza prepoznavanja: da

: ISO

Opskrba naponom: 12 V

dim.: (D x Š x V) 257 x 155 x 57 mm

Težina: 1160 g

Kalibracija: ISO kalibracija za električna mjerenja / mjerač snage; uključen ISO certifikat o kalibraciji

Vrsta mjerenja: 3-fazno

Posebne značajke: mjerenja energije
s funkcijom zapisivača
uklj. strujna kliješta

Širina: 155 mm

Visina: 57 mm

Dužina: 257 mm

Sučelja: RS-232
USB

Ambalaža bez plastike: ambalaža bez plastike

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3812429 PCE Instruments PCE-830-2-ICA uređaj za analizu mreže Kalibriran po (ISO) 3-fazno mjerenja energije, s funkcijom zapisiv

Upute za rad i sigurnost

Upute za rad i sigurnost 3812429 PCE Instruments PCE-830-2-ICA uređaj za analizu mreže Kalibriran po (ISO) 3-fazno mjerenja energije, s funkcijom zapisiv

Opis

Analizator poremećaja u električnoj mreži koristi se za jednofazno do trofazno mjerenje električnih veličina u izmjeničnoj mreži. Analizator poremećaja u elektroenergetskoj mreži ne samo da određuje "normalne" izmjerene veličine poput napona, struje, frekvencije, snage i energije, već prikazuje i vrijednosti potrebne prema EN50160, poput harmonika, interharmonika i neravnoteže. Mrežni poremećaji, poput prekida, upada, privremenih ili prolaznih prenapona (u trajanju od 16 µS ili više), mogu se odrediti korištenjem njihovih odgovarajućih vrijednosti. Visokokontrastni, pozadinski osvijetljeni matrični LCD zaslon može istovremeno prikazati do 35 parametara. Istovremeno se mogu prilagoditi do 3 strujne stezaljke.

U načinu rada zapisivača podataka, može se pohraniti do 17470 izmjerenih vrijednosti (3 faze/4 vodiča), ili u najjednostavnijem slučaju do 52400 izmjerenih vrijednosti (1 faza/2 vodiča), raspoređenih u 85 skupova podataka. Ovaj analizator poremećaja u elektroenergetskoj mreži stoga je idealan za dugoročnu analizu. Izmjerene vrijednosti prikupljene u uređaju mogu se prenijeti na računalo i analizirati pomoću pripadajućeg softvera za analizu. Paket uključuje sve što vam je potrebno za mjerenje i evaluaciju (uključujući softver i podatkovne kabele). Analizator smetnji električne mreže isporučuje se tvornički kalibriran, ali opcionalno se može laboratorijski kalibrirati i certificirati prema ISO standardima (prilikom početne narudžbe ili tijekom ponovne kalibracije, npr. godišnje).
