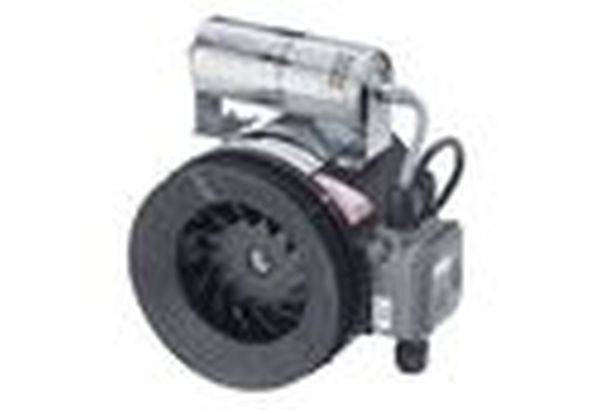

Maico Ventilatoren 0080.0468 cijevni ventilator 870 m³/h 250 mm

Izvedba: Ex II 2D Ex tb IIIB T200°C Db IP64 / Ex II 2D Ex h IIIB T200°C Db. Posebnosti: poluradijalni kanalski ventilator, otporan na eksploziju, srednje prašine. Zaštita od eksplozije i odobrenja prema ATEX i IECEx. Za radne temperature od -20 °C< = Ta< = +50°C. Kvalificiran za sve prašine Ex grupe IIIA i IIIB. Ventilatori MAICO Ex ispunjavaju sigurnosne zahtjeve Europske direktive RL 2014/34/EU za uređaje i zaštitne sustave u potencijalno eksplozivnim područjima. Za zone 21 i 22. Vrste zaštite: t - zaštita kroz kućište i c - konstruktivna sigurnost. Klasa zaštite IP 64. AC verzija. Kućište od visokokvalitetne vodljive plastike, antistatik. Kompaktan dizajn za ograničene uvjete ugradnje. Za ugradnju u sustav cijevi. Lako se montira jer je smjer dotoka isti kao i smjer odljeva. Moguća montaža u bilo kojem položaju. Impeler: Poluradijalni rotor od vodljive plastike, povoljan u pogledu protoka. Kvaliteta balansiranja kombinacije motora i impelera G 6.3 prema kategoriji BV-3 prema ISO 14694. Smjer transporta: Smjer transporta i rotacije označeni su strelicama na kućištu ventilatora. Motor: Robusni motor s kugličnim ležajevima, bez održavanja. Kondenzatorski motor s radnim kondenzatorom instaliran na ventilatoru spreman za spajanje. Način rada S1 (kontinuirani rad). Upute za montažu: Spojni dijelovi na usisnoj i tlačnoj strani, za izravnu ugradnju u ventilacijske cijevi. Reduktori za spajanje na različite promjere cijevi (usisni ili ispušni otvor), vidi pribor. Kako biste izbjegli prijenos vibracija na cijevni sustav, koristite elastične naglavke ELM-Ex. Za ERM 22 Ex..: 2 reduktora do DN 200 uključena u isporuku. Električni priključak: Priključna kutija montirana na kućište ventilatora, protueksplozijska, s kabelskom uvodnicom. Sigurnosne upute: Kontrola brzine nije dopuštena. Radite samo s ventilatorom s nazivnim naponom navedenim na natpisnoj pločici. Radite s ventilatorom sa slobodnim usisavanjem ili ispuhom samo ako je impeler zaštićen od dodira u skladu s DIN EN ISO 13857. Da biste to učinili, pričvrstite zaštitnu rešetku SGM-Ex Artikl: ERM 25 Ex t, volumen isporuke: 870 m3/h, brzina: 2820 1/min, mogućnost upravljanja brzinom: ne, vrsta napona: izmjenična struja, nazivni napon: 230 V , mrežna frekvencija: 50 Hz, nazivna snaga: 300 W , cosphi: 0,93, Inom: 1,4 A, Imax pri Unom: 1,4 A, klasa zaštite: IP 64, toplinska klasa: F, kabel za napajanje: 3 / 1,5 mm2, materijal : čelični lim, pocinčani, boja: signalno crna, slična RAL 9004, težina: 7,18 kg, težina s pakiranjem: 7,38 kg, nazivna širina: 250 mm, širina: 340 mm, visina: 337,5 mm, dubina: 232 mm, širina s pakiranjem: 365 mm, Visina s pakiranjem: 365 mm, Dubina s pakiranjem: 250 mm, EX oznaka prema ATEX direktivi: Ex II 2 D, EX oznaka prema standardu: Ex tb IIIB T200°C Db IP64 / Ex h IIIB T200°C Db, Ta temperatura okoline: -20°C< = Ta< = +50 °C, IA/IN: 3,5, vrijeme tE: 19, način rada: S1, EC certifikat o ispitivanju tipa: TÜV-A 18ATEX0052 /280V, toplinska klasa izolacijskih materijala Th.Cl.: 155 (F)

Ovaj tekst je strojno preveden.
