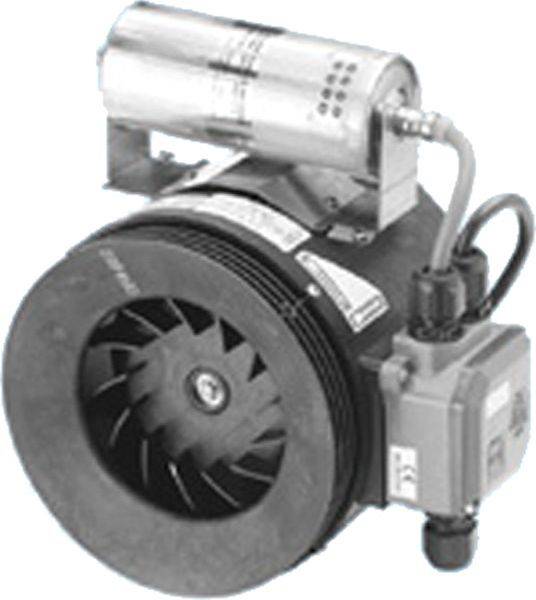

Maico Ventilatoren 0080.0290 cijevni ventilator 310 m³/h 180 mm

Verzija: Ex II 2G Ex eb IIB+H2 T4 Gb / Ex II 2G Ex h IIB+H2 T4 Gb. Prikladno za temperaturne klase T1 do T4 (135°C). Posebne značajke: poluradijalni cijevni ventilator, protueksplozioni, srednji plin. Zaštita od eksplozije i odobrenja prema ATEX i IECEx. Za radne temperature od -20 °C< = Ta< = +50°C. Kvalificiran za sve plinove i pare Ex grupa IIA i IIB, kao i za vodik. Ventilatori MAICO Ex ispunjavaju sigurnosne zahtjeve Europske direktive RL 2014/34/EU za uređaje i zaštitne sustave u potencijalno eksplozivnim područjima. Za zone 1 i 2. Vrste zaštite: e - povećana sigurnost i c - konstruktivna sigurnost. Klasa zaštite IP 64. AC verzija. Kućište od visokokvalitetne vodljive plastike, antistatik. Kompaktan dizajn za ograničene uvjete instalacije. Za montažu u sustav cijevi. Lako se montira jer je smjer dotoka isti kao i smjer odljeva. Moguća montaža u bilo kojem položaju. Impeler: Poluradijalni rotor od vodljive plastike, povoljan u pogledu protoka. Kvaliteta balansiranja kombinacije motora i impelera G 6.3 prema kategoriji BV-3 prema ISO 14694. Smjer transporta: Smjer transporta i rotacije označeni su strelicama na kućištu ventilatora. Motor: Robusni motor s kugličnim ležajevima, bez održavanja. Kondenzatorski motor s radnim kondenzatorom instaliranim na ventilatoru spreman za spajanje. Način rada S1 (kontinuirani rad). Upute za montažu: Spojni dijelovi na usisnoj i tlačnoj strani, za izravnu ugradnju u ventilacijske cijevi. Reduktori za spajanje na različite promjere cijevi (usisni ili ispušni otvor), vidi pribor. Kako biste izbjegli prijenos vibracija na cijevni sustav, koristite elastične naglavke ELM-Ex. Za ERM 22 Ex..: 2 reduktora do DN 200 uključena u isporuku. Električni priključak: Priključna kutija montirana na kućište ventilatora, protueksplozijska, s kabelskom uvodnicom. Sigurnosne upute: Kontrola brzine nije dopuštena. Radite samo s ventilatorom s nazivnim naponom navedenim na natpisnoj pločici. Radite samo s ventilatorom sa slobodnim usisavanjem ili ispuhom ako je impeler zaštićen od dodira u skladu s DIN EN ISO 13857. Da biste to učinili, pričvrstite zaštitnu rešetku SGM-Ex. Artikl: ERM 18 Ex e, volumen isporuke: 310 m3/h, brzina: 2780 1/min, vrsta impelera: poluradijalna, mogućnost upravljanja brzinom: ne, vrsta napona: izmjenična struja , nazivni napon: 230 V, mrežna frekvencija: 50 Hz, nazivna snaga: 50 W, cosphi: 0,9, Inom: 0,25 A, Imax pri Unom: 0,25 A, klasa zaštite: IP 64, toplinska klasa: B, kabel za napajanje: 3 / 1,5 mm2, pozicija ugradnje: okomito / vodoravno , Materijal: čelični lim, pocinčani, materijal kućišta: plastika, boja: signalno crna, slična RAL 9004, težina: 3,57 kg, težina s pakiranjem: 3,83 kg, nazivna širina: 180 mm, širina: 262 mm, visina: 252 mm, dubina: 187 mm, širina s pakiranjem: 255 mm, visina s pakiranjem: 190 mm, dubina s pakiranjem: 240 mm, EX oznaka prema ATEX direktivi: Ex II 2 G, EX oznaka prema standardu: Ex eb IIB + H2 T4 Gb / Ex h IIB + H2 T4 Gb, Ta temperatura okoline: -20 °C< = Ta< = +50 °C, IA/IN: 2.5, vrijeme tE: 50 s, način rada: S1, EC certifikat o ispitivanju tipa: TÜV-A 18ATEX0052 X, IECEx EPS 19.0025X, temperaturna klasa: T4, kapacitet / napon kondenzatora: 3µF / 280V, toplinska klasa izolacijskih materijala Th.Cl.: 130 (B)

Ovaj tekst je strojno preveden.
