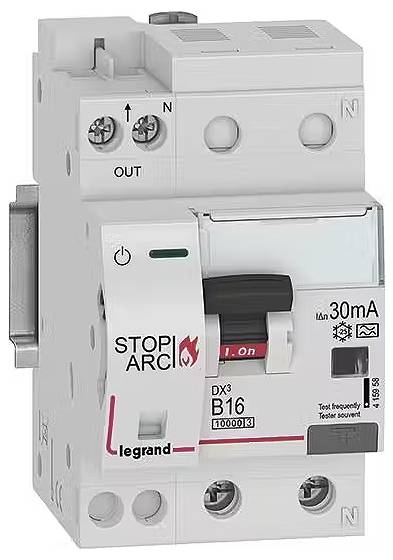

Legrand 415958 DX3 AFDD Brandschutzschalter mit FI/LS-Schalter B16A,1P+NR,10kA,30mA, Typ A, 3TE prekidač za zaštitu od p

Legrand protupožarni prekidač DX3 STOP ARC. Prema EN 62606, VDE 0665-10, EN 61009-1, VDE 0664-20. AFDD s FI/LS sklopkom, 1-polni s prekidačkim neutralnim vodičem, tip A za izmjenične i pulsirajuće istosmjerne zaostale struje, trenutna, nazivna zaostala struja Idn 30 mA, otporna na udarnu struju do 250 A. LS dio prekidača: B karakteristika, nazivna struja In 16 A, nazivni sklopni kapacitet Icn 10 kA prema EN 61009-1, nazivni napon Un 230 VAC, nazivna frekvencija 50 Hz, klasa ograničenja energije 3, pričvršćivanje na DIN tračnicu EN 60715 pomoću brzih spojnica, jasne informacije na prednjoj strani svakog uređaja, jasan indikator položaja prekidača crveno/zeleno na ručici prekidača, s prozorom za natpis , priključak neutralnog vodiča na desnoj strani, može se montirati s Legrand češljastim tračnicama. Moguće pričvršćivanje pomoćnih uređaja. Prikaz isključenja: žuto = zaostala struja ili isključenje ispitnog gumba, bezbojno = kratki spoj ili ručno isključenje. Protupožarna sklopka DX3 STOP ARC je kombinacija uređaja za kvar na luku - AFDD zaštitni uređaj sa zaštitnom sklopkom na zaostalu struju i strujnim prekidačem. Jednopolni zaštićeni i dvopolni sklopljeni AFDD s FI/LS prekidačem nudi sigurno isključivanje na svim polovima u slučaju sljedećih obrazaca kvarova: zaostala struja prema zemlji, preopterećenje, kratki spoj, paralelni i serijski kvarovi luka. S LED prikazom statusa za prepoznavanje radnog statusa, zaslonom alarma za vizualno prepoznavanje kada se aktivira greška luka. Samonadzor AFDD jedinice provodi se internim dnevnim samotestiranjem. Uzroci kvarova luka uključuju: oštećenu izolaciju vodiča uzrokovanu čavlima, vijcima ili rupama, zgnječene kabele ili vodove, labave ili neispravne terminalne točke u utičnicama ili vijčanim spojevima.

Ovaj tekst je strojno preveden.
