Name: Kabel CABLE-D-25SUB/F/OE/0,25/S/1,5M Phoenix Contact Sadržaj: 1 St.
Brand: Phoenix Contact
SKU: 3580292
Availability: SoldOut

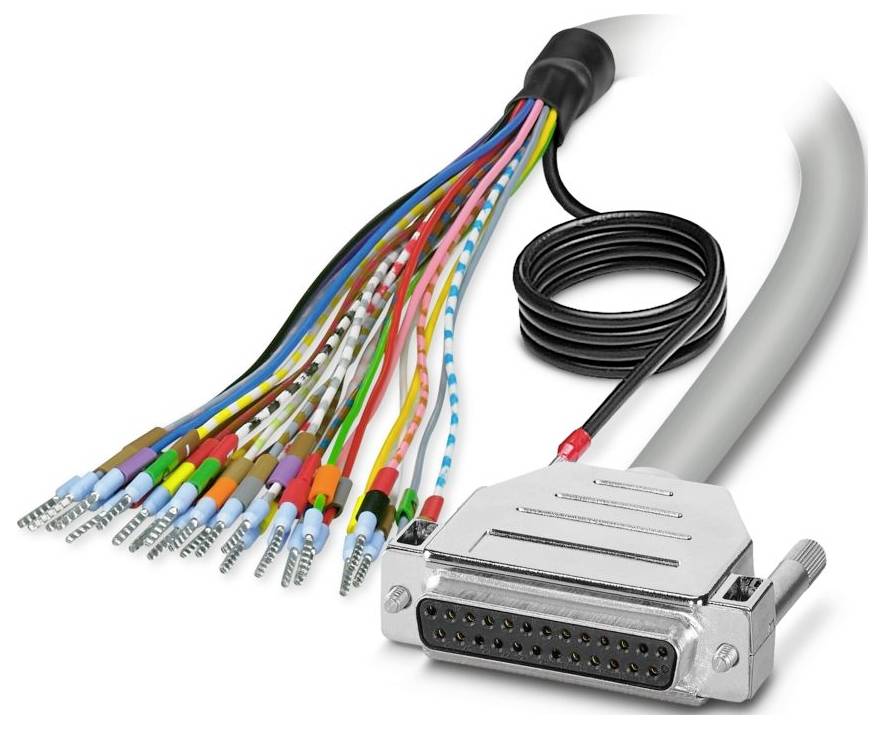

Kabel CABLE-D-25SUB/F/OE/0,25/S/1,5M Phoenix Contact Sadržaj: 1 St.-0

Slika slična

Vrsta proizvoda

Priključni kabel

Duljina kabela

1.5 m

Priključak

D-Sub ženski konektor

Ukupan broj polova

Proizvođač-br. dijela

2926179

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Nije dostupno

Ukupno (99,99 € / komad)

99,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Broj polova: 25
Vrsta priključka: D-SUB ženski konektor
Navoj vijka: UNC 4-40
Moment zatezanja: 0,2 Nm
Uvjeti okoline: Uvjeti okoline
Vrsta zaštite: IP20
Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
Nadmorska visina: ≤ 2000 m
Napomena: Žice su označene i opremljene ferulama. Pleteno oklopno žice se usmjerava na zaseban kraj kabela.
Upute za uporabu: Za pravilnu uporabu potrebno je pridržavati se specifikacija smjernica za instalaciju (vidi Preuzimanja). Prilikom korištenja proizvoda trećih strana u primjenama ili prilikom korištenja s proizvodima trećih strana, moraju se poštivati i specifikacije, sigurnosne upute i upozorenja odgovarajućeg proizvođača treće strane.
Vanjski promjer kabela: 9,80 mm ±0,5 mm
Razmak mreže: 2,77 mm
Priključak prema standardu: IEC 60807-2; DIN 41652
Vanjsko kućište, materijal: Polukruti PVC
Materijal vodiča: gole bakrene žice
Duljina kabela: 1,5 m
Presjek vodiča: 25 x 0,25 mm²
Otpor voda: ≤ 80 Ω/km (pri 20 °C)
Vanjska ljuska, boja: siva
Otpor izolacije: ≥ 20 MΩ*km (pri 20 °C)
Stupanj zaštite (mjesto ugradnje): ≥ IP54 (mjesto ugradnje)
UL AWM stil: 2464/1061
Zaštićeno: da
Vrsta kabela: 25X0,25 [PVC]
Konstrukcija vodiča signalnog kabela: 14 x 0,15 mm
AWG signalna linija: 24
Promjer žice uključujući izolaciju: 1,2 mm ±0,05 mm
Minimalni radijus savijanja, trajno ugrađen: 82 mm
Najmanji radijus savijanja, fleksibilno ugrađen: 155 mm
Dinamička nosivost (savijanje): Maksimalni ciklusi savijanja: 5000 (s radijusom ≥ 15x vanjskog promjera)
Otpornost na plamen: IEC 60332-1-2 (cijev); VDE 0842, dio 332-1-2 (cijev); IEC 60332-3-22 (cijev); UL VW-1; CSA FT-1
Otpornost na ulje: protiv povremenog prskanja (cjevovod)
Broj priključaka: 1
Nazivni način rada: 100% ED
Ciklusi uključivanja:> 200
Priključak 1: Priključak 1
Priključak 2: Priključak 2
Bez halogena: ne
Temperatura okoline (rad) (fiksna instalacija): -40 °C ... 70 °C (fiksna instalacija)
Temperatura okoline (rad) (fleksibilna instalacija): -10 °C ... 70 °C (fleksibilna instalacija)
Vrsta vodiča: Unaprijed sastavljeni, oklopljeni okrugli kabel
Radni napon (AC): ≤ 30 V AC
Radni napon (DC): ≤ 60 V DC
Struja (po putu): ≤ 2 A (kada se odmotava, vidi smanjenje nazivne snage)
Šifra boje: Jedna žica: Šifra boje: Jedna žica
bijela: D-SUB25 (1) = ()
smeđa: D-SUB25 (2) = ()
zelena: D-SUB25 (3) = ()
žuta: D-SUB25 (4) = ()
siva: D-SUB25 (5) = ()
ružičasta: D-SUB25 (6) = ()
plava: D-SUB25 (7) = ()
crveno: D-SUB25 (8) = ()
crna: D-SUB25 (9) = ()
Duljina skidanja izolacije (plašt): ≈ 150 mm
ljubičasta: D-SUB25 (10) = ()
sivo-ružičasta: D-SUB25 (11) = ()
crveno-plavo: D-SUB25 (12) = ()
bijelo-zeleno: D-SUB25 (13) = ()
smeđe-zelena: D-SUB25 (14) = ()
bijelo-žuto: D-SUB25 (15) = ()
žuto-smeđa: D-SUB25 (16) = ()
bijelo-siva: D-SUB25 (17) = ()
sivo-smeđa: D-SUB25 (18) = ()
bijelo-ružičasta: D-SUB25 (19) = ()
ružičasto-smeđa: D-SUB25 (20) = ()
bijelo-plavo: D-SUB25 (21) = ()
smeđe-plavo: D-SUB25 (22) = ()
bijelo-crveno: D-SUB25 (23) = ()
smeđe-crveno: D-SUB25 (24) = ()
bijelo-crno: D-SUB25 (25) = ()
25x0,25 [PVC]: 25x0,25 [PVC]

Vrsta proizvoda: Priključni kabel

Duljina kabela: 1.5 m

Priključak: D-Sub ženski konektor

Ukupan broj polova: 25

Proizvođač-br. dijela: 2926179

Sadržaj: 1 St.

Materijal: PVC

Broj polova: 25

Tip: CABLE-D-25SUB/F/OE/0,25/S/1,5M

Dužina: 1.5 m

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3580292 Kabel CABLE-D-25SUB/F/OE/0,25/S/1,5M Phoenix Contact Sadržaj: 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3580292 Kabel CABLE-D-25SUB/F/OE/0,25/S/1,5M Phoenix Contact Sadržaj: 1 St.

Opis

Unaprijed sastavljen, oklopljeni okrugli kabel; Priključak 1: Pojedinačne žice (25-pinski) (Žice su označene i opremljene ferulama. Zaštitna pletenica je usmjerena na zaseban kraj kabela. Priključak 2: D-SUB ženski konektor (1 x 25-pinski); Duljina kabela: 1,5 m
