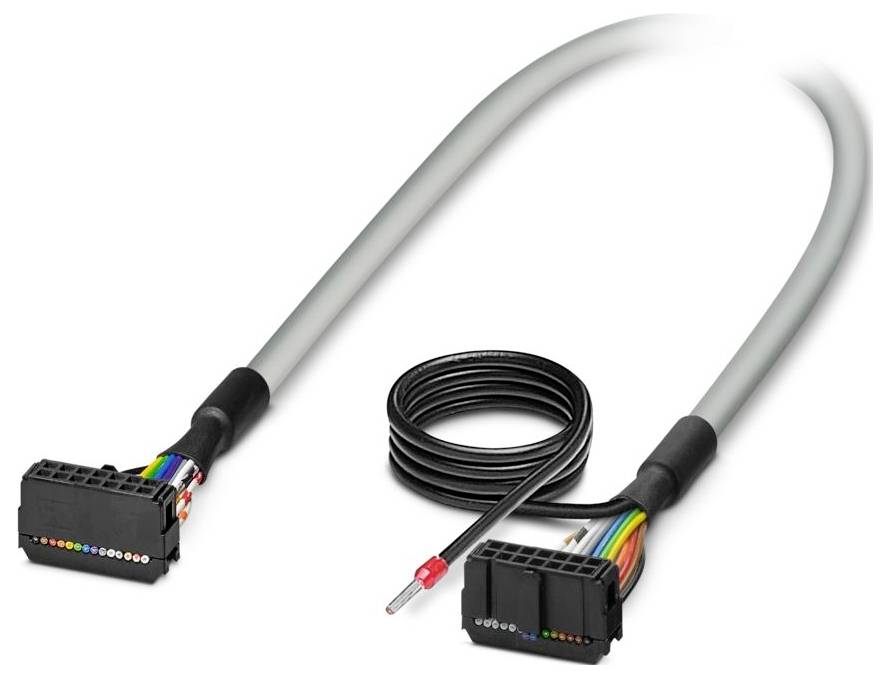

Kabel FLK 14/EZ-DR/ 120/KONFEK/S Phoenix Contact Sadržaj: 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
Priključni kabel
Duljina kabela
1.2 m
Priključak
IDC-FLK ženski konektor
Ukupan broj polova
14
Proizvođač-br. dijela
2299071
Tehnički list (PDF)
7 kom. - zaliha Njemačka
Broj
Ukupno (43,99 € / komad)
43,99 €
sa PDV-om
Dostupno još samo 7 kom. - zaliha Njemačka
Tehnički podaci
- Polzahl: 14
- Anschlussart: IDC/FLK-Buchsenleiste
- Umgebungsbedingungen: Umgebungsbedingungen
- Vrsta zaštite: IP00
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
- Höhenlage: ≤ 2000 m
- Hinweis: Das Schirmgeflecht ist auf ein separates Kabelende herausgeführt.;Das separate Kabelende hat eine Länge von ca. 0,5 m (H05V-K 1 mm², schwarz)
- Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
- Leitungsaußendurchmesser: 6,70 mm ±0,4 mm
- Rastermaß: 2,54 mm
- Anschluss gemäß Norm: IEC 60603-13 (in Anlehnung)
- Außenmantel, Material: Semi-Rigid-PVC
- Material Leiter: verzinnte Cu-Litze
- Leitungslänge: 1,2 m
- Leitungsquerschnitt: 14x 0,14 mm²
- Leitungs-Widerstand: ≤ 145 Ω/km (20 °C)
- Außenmantel, Farbe: grau
- Isolationswiderstand: ≥ 20 MΩ*km (20 °C)
- Schutzart (Einbauort): ≥ IP54 (Einbauort)
- UL AWM Style: 2464/1061
- Geschirmt: ja
- Leitungstyp: 14X0.14 [PVC]
- Leiteraufbau Signalleitung: 7x 0,16 mm
- AWG Signalleitung: 26
- Aderdurchmesser inklusive Isolierung: 1 mm ±0,03 mm
- Kleinster Biegeradius, fest verlegt: 71 mm
- Kleinster Biegeradius, beweglich verlegt: 128 mm
- Dynamische Belastbarkeit (Biegen): Biegezyklen maximal: 5000 (bei Radius ≥ 15x Außendurchmesser)
- Flammwidrigkeit: IEC 60332-1-2 (Rohleitung);VDE 0842, Teil 332-1-2 (Rohleitung);IEC 60332-3-22 (Rohleitung);UL VW-1;CSA FT-1
- Ölbeständigkeit: gegen gelegentliche Spritzer (Rohleitung)
- Anzahl der Anschlüsse: 1
- Nennbetriebsart: 100 % ED
- Steckzyklen: > 50
- Anschluss 1: Anschluss 1
- Anschluss 2: Anschluss 2
- Halogenfreiheit: nein
- Umgebungstemperatur (Betrieb) (feste Verlegung): -40 °C ... 70 °C (feste Verlegung)
- Umgebungstemperatur (Betrieb) (bewegliche Verlegung): -10 °C ... 70 °C (bewegliche Verlegung)
- Leiterart: Konfektioniertes, geschirmtes Rundkabel
- Passende I/O-Karte: DDI 353;DDI 853;DAI 453;DDO 353
- Betriebsspannung (AC): ≤ 30 V AC
- Betriebsspannung (DC): ≤ 60 V DC
- Unterstützte Steuerung: SIEMENS S7-1500: Unterstützte Steuerung: SIEMENS S7-1500
- Unterstützte Steuerung: SIEMENS S7-300 / ET 200 M: Unterstützte Steuerung: SIEMENS S7-300 / ET 200 M
- Unterstützte Steuerung: HONEYWELL Experion PKS C200: Unterstützte Steuerung: HONEYWELL Experion PKS C200
- Unterstützte Steuerung: ALLEN-BRADLEY ControlLogix: Unterstützte Steuerung: ALLEN-BRADLEY ControlLogix
- Unterstützte Steuerung: SCHNEIDER ELECTRIC Modicon TSX QUANTUM: Unterstützte Steuerung: SCHNEIDER ELECTRIC Modicon TSX QUANTUM
- Kabelausführung: Kabel für ein Modul
- Strom (pro Pfad, 50 °C): ≤ 1 A (im abgerollten Zustand, siehe Derating)
- Strom (pro Pfad, 70 °C): ≤ 0,6 A (im abgerollten Zustand, siehe Derating)
- 14X0.14 [PVC]: 14X0.14 [PVC]
- Vrsta proizvoda
Priključni kabel
- Duljina kabela
1.2 m
- Priključak
IDC-FLK ženski konektor
- Ukupan broj polova
14
- Proizvođač-br. dijela
2299071
- Sadržaj
1 St.
- Materijal
PVC
- Broj polova
14
- Tip
FLK 14/EZ-DR/ 120/KONFEK/S
- Dužina
1.2 m
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3578834 Kabel FLK 14/EZ-DR/ 120/KONFEK/S Phoenix Contact Sadržaj: 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3578834 Kabel FLK 14/EZ-DR/ 120/KONFEK/S Phoenix Contact Sadržaj: 1 St.
Opis
Konfektioniertes, geschirmtes Rundkabel; Anschluss 1: IDC/FLK-Buchsenleiste (1x 14-polig); Anschluss 2: IDC/FLK-Buchsenleiste (1x 14-polig) (Das Schirmgeflecht ist auf ein separates Kabelende herausgeführt.); Kabellänge: 1,2 m
