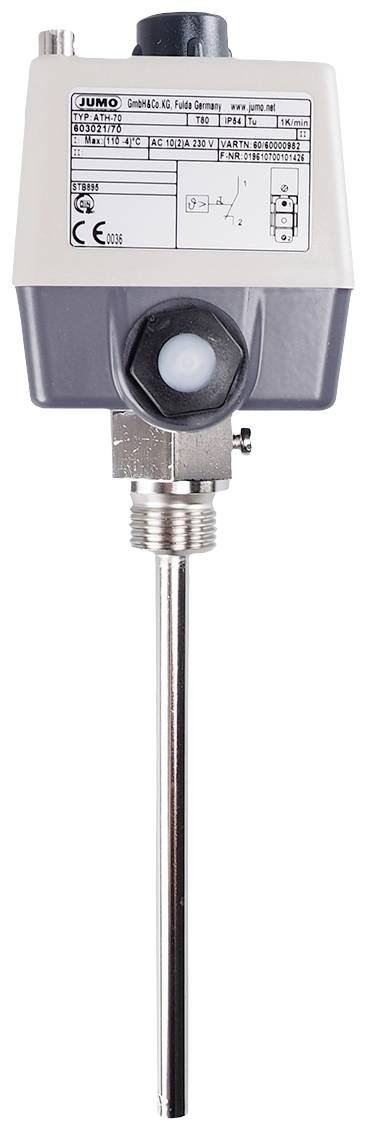

Jumo 60001524 2-točkasti regulator graničnik temperature sonda za uranjanje -20 do 135 °C relej 10 A

Zbog svog kućišta otpornog na udarce s visokokvalitetnim plastičnim poklopcem i postoljem od lijevanog aluminija, 1-polni mehanički nadgradni termostat vrlo je robustan i može se koristiti iu teškim uvjetima. Korišteni mjerni sustav radi na principu ekspanzije tekućine i može se bez problema koristiti do maksimalno dopuštene temperature senzora od 135 °C. Uranjajuća cijev od mesinga, poniklana, ima promjer 8 mm. Pričvršćuje se navojem G 1/2 forma A prema DIN 3852/2. Najviša dopuštena temperatura okoline na kućištu (stupanj zaštite IP54) je 80 °C. Pomoću odvijača se nakon skidanja poklopca kućišta lako na unutarnjoj ljestvici namjesti željena temperatura za gašenje. Ako temperatura na senzoru temperature prijeđe postavljenu graničnu vrijednost, strujni krug (stezaljka 2) se otvara i dodatni signalni kontakt (stezaljka 4) se automatski zatvara. Mikroprekidač je mehanički zaključan. Nakon pada ispod opasne temperature za približno 10% raspona ljestvice, mikroprekidač se može otključati ručno. Sigurnosni graničnik temperature karakterizira visoka točnost uklopne točke od +0/-5% u gornjoj trećini ljestvice. Ako je mjerni sustav uništen, strujni krug je trajno otvoren, otključavanje više nije moguće. Preklopni kontakt je tada u neutralnom položaju, tako da nema prekidanja kontakata. Kada se senzor ohladi na temperaturu ispod cca -20 °C, strujni krug se također otvara, tek kada temperatura poraste iznad cca -20 °C STB se može ponovo ručno otključati tipkom za restart. Odlučujuća prednost je što za mjerenje temperature nije potrebna dodatna pomoćna energija. Električni priključak se izvodi pomoću vijčanih stezaljki izravno na ugrađenom mikroprekidaču, koji može izravno prebaciti maksimalni dopušteni sklopni kapacitet od AC 230 volti / 10 A. Sigurnosni graničnik temperature može se koristiti vrlo fleksibilno i koristi se u tehnici grijanja, klimatizacije i ventilacije, kao iu industriji plastike, aparatima i strojarstvu, kao iu izgradnji peći, u razdjelnim stanicama daljinskog grijanja i za nadzor temperature u laboratorijima. i klima ormari. Uređaj je odobren prema DIN EN 14597 i DGRL i ima EAC odobrenje.

Ovaj tekst je strojno preveden.
