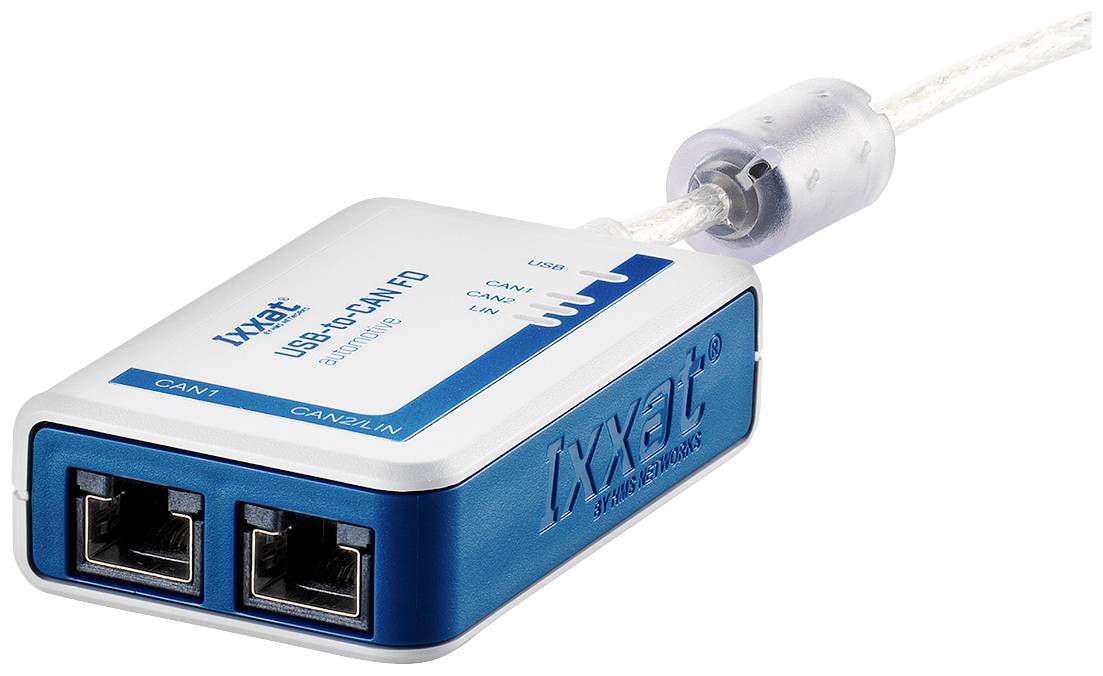

Ixxat 1.01.0353.22012 USB-to-CAN FD Automotive CAN pretvornik 5 V/DC 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (1.119,00 € / komad)
1.119,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Ixxat 1.01.0353.22012 USB-to-CAN FD Automotive CAN pretvornik 5 V/DC 1 St.
Istaknuti proizvodi i detalji
- CAN, CAN-FD i LIN sučelja u jednom uređaju
- Isplativ i vrlo svestran
- Unificirano upravljačko sučelje za jednostavnu promjenu vrste sučelja računala
- Za industrijsku i automobilsku primjenu
- Galvansko odvajanje
- Automobilska verzija ima dva izmjenjiva CAN / CAN FD kanala s RJ45 utičnicama
Tehnički podaci
- Sučelje PC sabirnice: USB 2.0, Hi-Speed (480 Mbit / s)
- Mikrokontroler: 32-bitni
- CAN brzine prijenosa: 10 kbit / s ... 1 Mbit / s
- CAN primopredajnik: Microchip MCP2562FDT
- CAN FD brzine prijenosa: 250/500 kbit / s Brzina arbitraže s 500 ... 10000 kbit / s, brzina prijenosa podataka (unaprijed definirano), moguće brzine prijenosa podataka korisnika
- PRIMAČ CAN FD: Microchip MCP2562FDT
- LIN brzine prijenosa: maks. 20 kbit / s
- LIN primopredajnik: NXP TJA1020
- CAN kontroler: IFI CAN_FD IP
- Galvansko odvajanje: 800 V DC / 500 V AC za 1 min.
- Težina: oko 100 g
- Dimenzije: 80 x 50 x 22 mm
- Certifikacija: CE.
- Vrsta proizvoda
CAN pretvornik
- Tip
USB-to-CAN FD Automotive
- Radni napon
5 V/DC
- Maks. radna temperatura
+ 70 °C
- Min. radna temperatura
- 20 °C
- Pogonski napon (detalji)
putem USB-a
- Pogonska tempratura
- 20 do + 70 °C
- Proizvođač-br. dijela
1.01.0353.22012
- Potrošnja struje
300 mA
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1616329 Ixxat 1.01.0353.22012 USB-to-CAN FD Automotive CAN pretvornik 5 V/DC 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 1616329 Ixxat 1.01.0353.22012 USB-to-CAN FD Automotive CAN pretvornik 5 V/DC 1 St.
Opis
Ovisno o varijanti uređaja, USB-to-CAN FD ima do dva preklopljiva CAN kanala koji podržavaju ISO CAN-FD, non-ISO CAN-FD i CAN velike brzine. Automobilska verzija također ima dodatni LIN sučelje.
Primjenom snažnog hardvera i povezivanjem preko USB 2.0 Hi-Speed (480 MBit/s), sučelja postižu vrlo visoki protok podataka kod istovremenih minimalnih latentnih vremena i malog korištenja snage. Na taj način omogućuju pouzdan prijenos i gubitak bez primanja poruka u CAN-FD i CAN mrežama s visokom brzinom prijenosa i opterećenjem sabirnice. Nadalje, obavijesti imaju vremensku oznaku i mogu se filtrirati i međuspremiti direktno u USB-to-CAN V2.
Svojom izrazito interesantnom cijenom i kompaktnom građom sučelje USB-to-CAN V2 je idealno za primjenu u serijskim proizvodima kao i za radove razvijanja, usluga i održavanja kada je povezano s canAnalyser analitičkim alatom.
LIN (automobilska verzija)
LIN komunikacija opcionalno je podržana u LIN glavnom ili podređenom načinu. Kao LIN rob, sučelje automatski odgovara na primljene master zahtjeve. Podaci odgovora ažuriraju se preko međuspremnika putem PC API-ja. U glavnom načinu master pozive obrađuje PC aplikacija. Primljene LIN poruke šalju se aplikaciji s vremenskom žigom, glavnim zahtjevom, odgovorom i statusom.
Novorazvijeno i robusno kućište pojednostavljuje prilagođavanje (prilagođeni dizajn / označavanje robne marke).

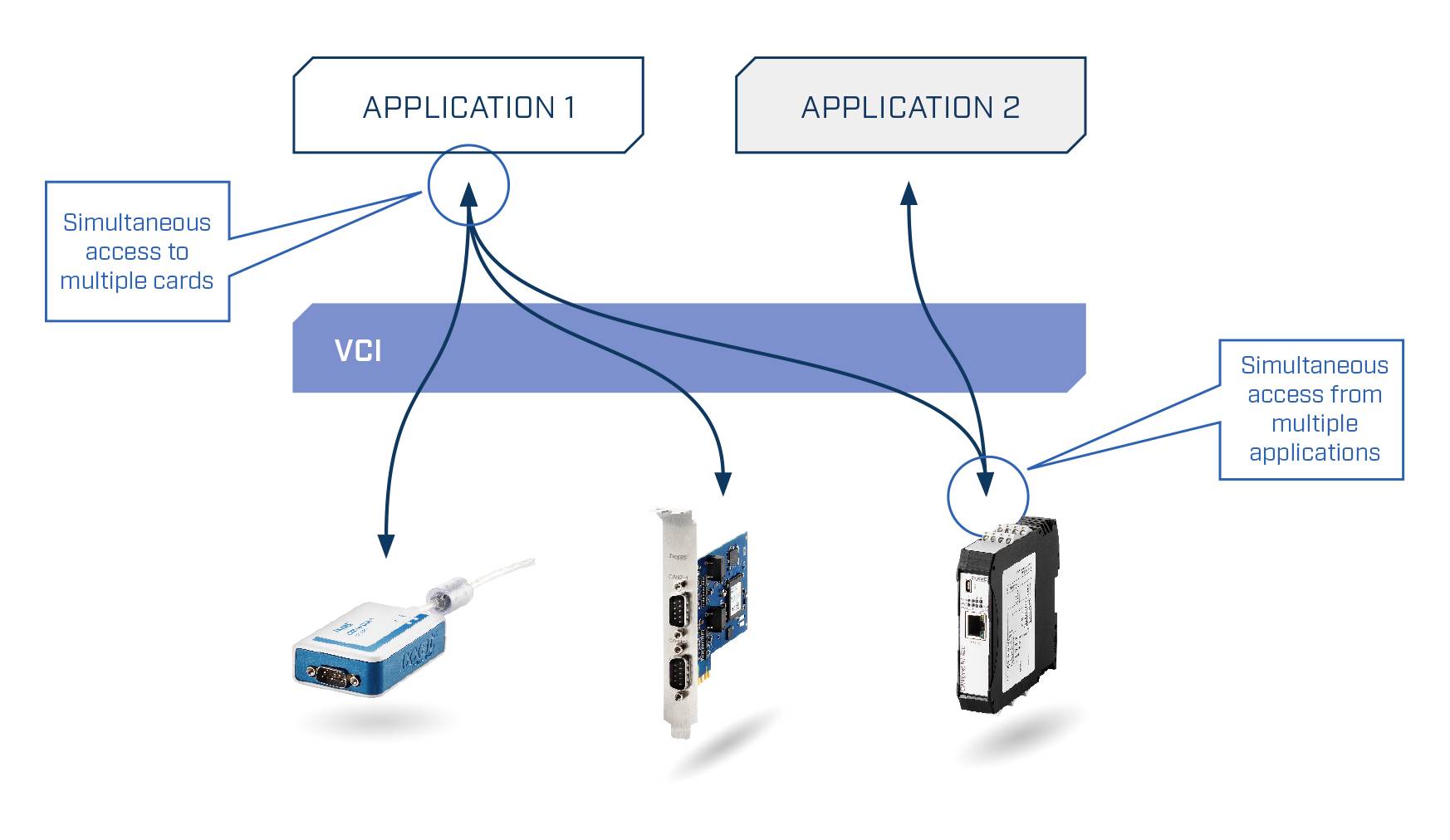

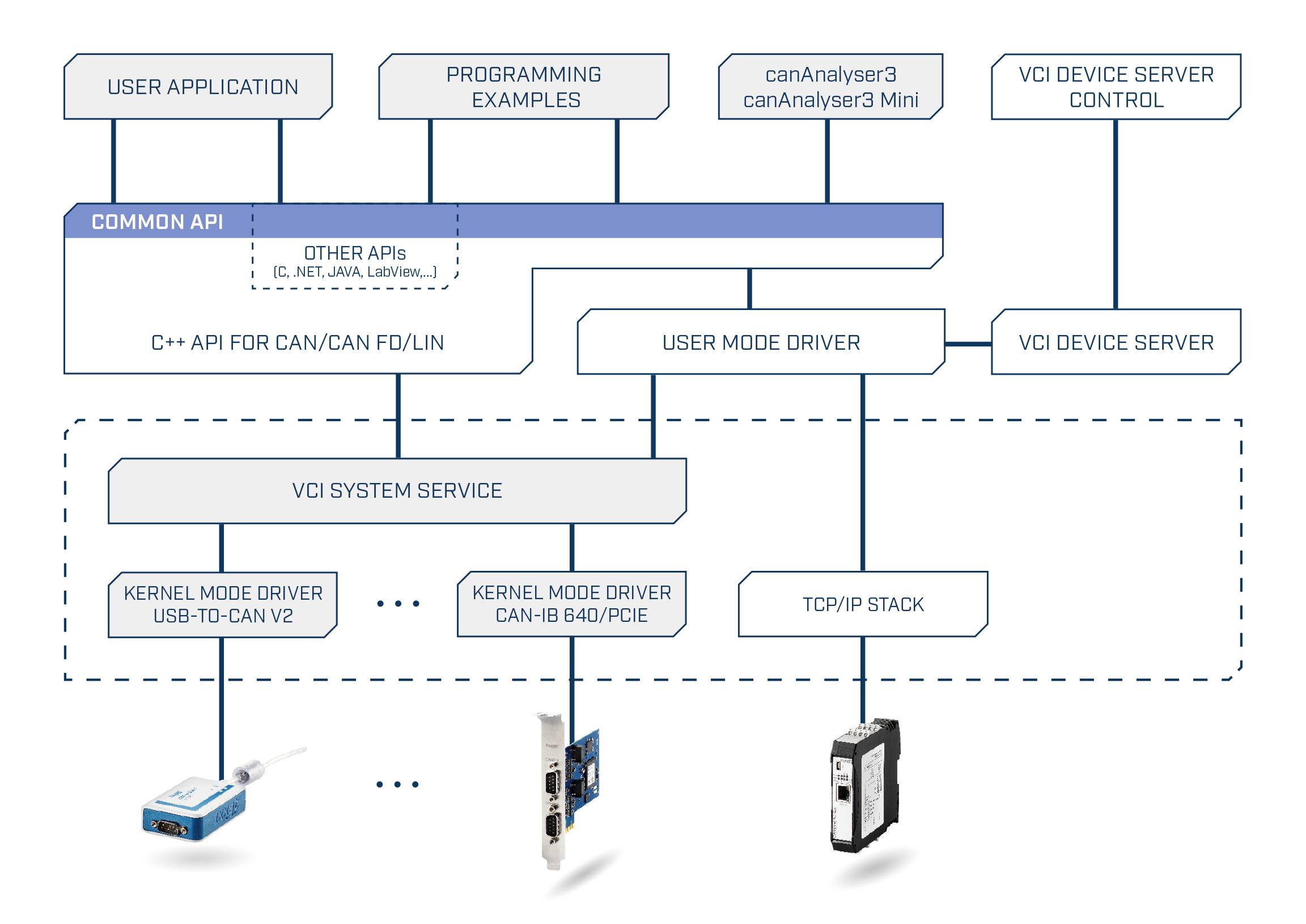

Sve varijante USB-to-CAN FD podržavaju IXXAT upravljačke pakete, API-je za više CAN protokole i IXXAT alate.
Ovaj tekst je strojno preveden.
Primjenom snažnog hardvera i povezivanjem preko USB 2.0 Hi-Speed (480 MBit/s), sučelja postižu vrlo visoki protok podataka kod istovremenih minimalnih latentnih vremena i malog korištenja snage. Na taj način omogućuju pouzdan prijenos i gubitak bez primanja poruka u CAN-FD i CAN mrežama s visokom brzinom prijenosa i opterećenjem sabirnice. Nadalje, obavijesti imaju vremensku oznaku i mogu se filtrirati i međuspremiti direktno u USB-to-CAN V2.
Svojom izrazito interesantnom cijenom i kompaktnom građom sučelje USB-to-CAN V2 je idealno za primjenu u serijskim proizvodima kao i za radove razvijanja, usluga i održavanja kada je povezano s canAnalyser analitičkim alatom.
LIN (automobilska verzija)
LIN komunikacija opcionalno je podržana u LIN glavnom ili podređenom načinu. Kao LIN rob, sučelje automatski odgovara na primljene master zahtjeve. Podaci odgovora ažuriraju se preko međuspremnika putem PC API-ja. U glavnom načinu master pozive obrađuje PC aplikacija. Primljene LIN poruke šalju se aplikaciji s vremenskom žigom, glavnim zahtjevom, odgovorom i statusom.
Novorazvijeno i robusno kućište pojednostavljuje prilagođavanje (prilagođeni dizajn / označavanje robne marke).
Sve varijante USB-to-CAN FD podržavaju IXXAT upravljačke pakete, API-je za više CAN protokole i IXXAT alate.
Ovaj tekst je strojno preveden.
Isporuka uključuje

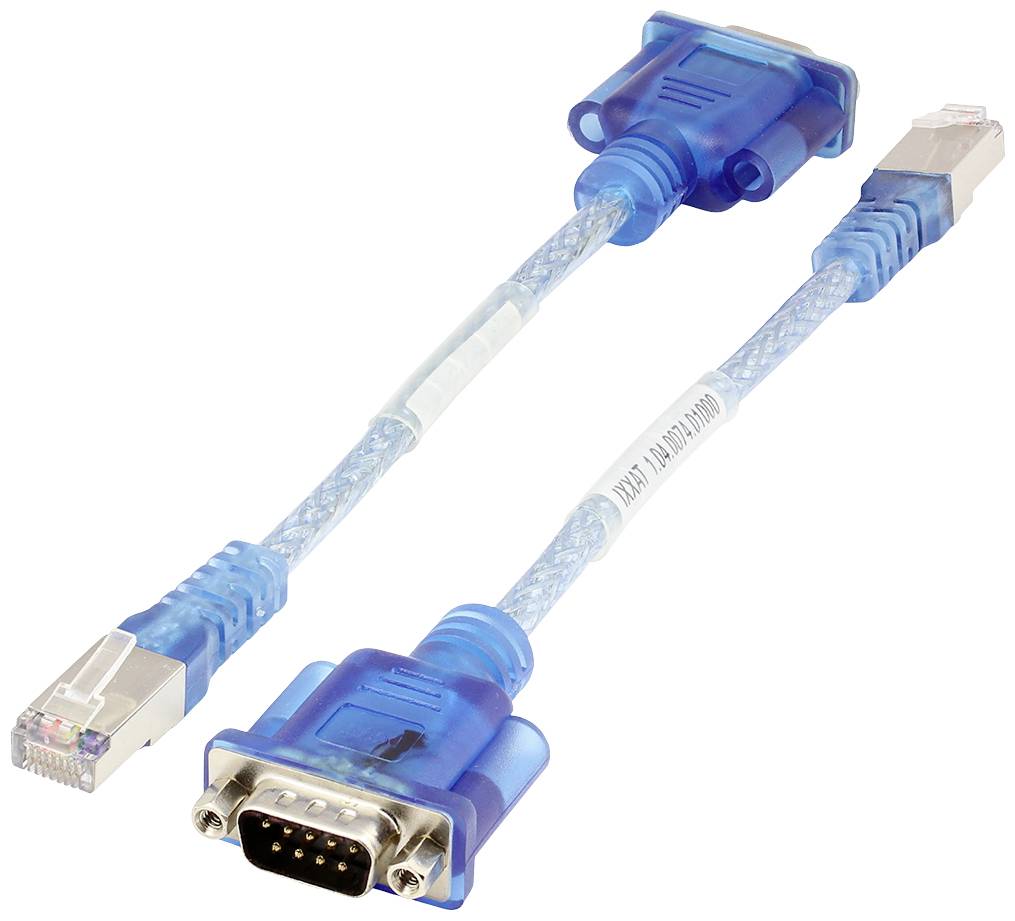

- USB-to-CAN FD sučelje u automobilskoj varijanti · 2 x RJ45 za Sub-D9 adapterski kabel (samo za automobile USB-to-CAN V2) · Upute.
- MOŽE upravljački program VCI za Windows XP, Windows 7, Windows 8, Windows 10 · CAN upravljački program ECI za Linux (kao preuzimanje na ixxat.com) · Jednostavan CAN sabirnički monitor "canAnalyser Mini".
