Slika slična

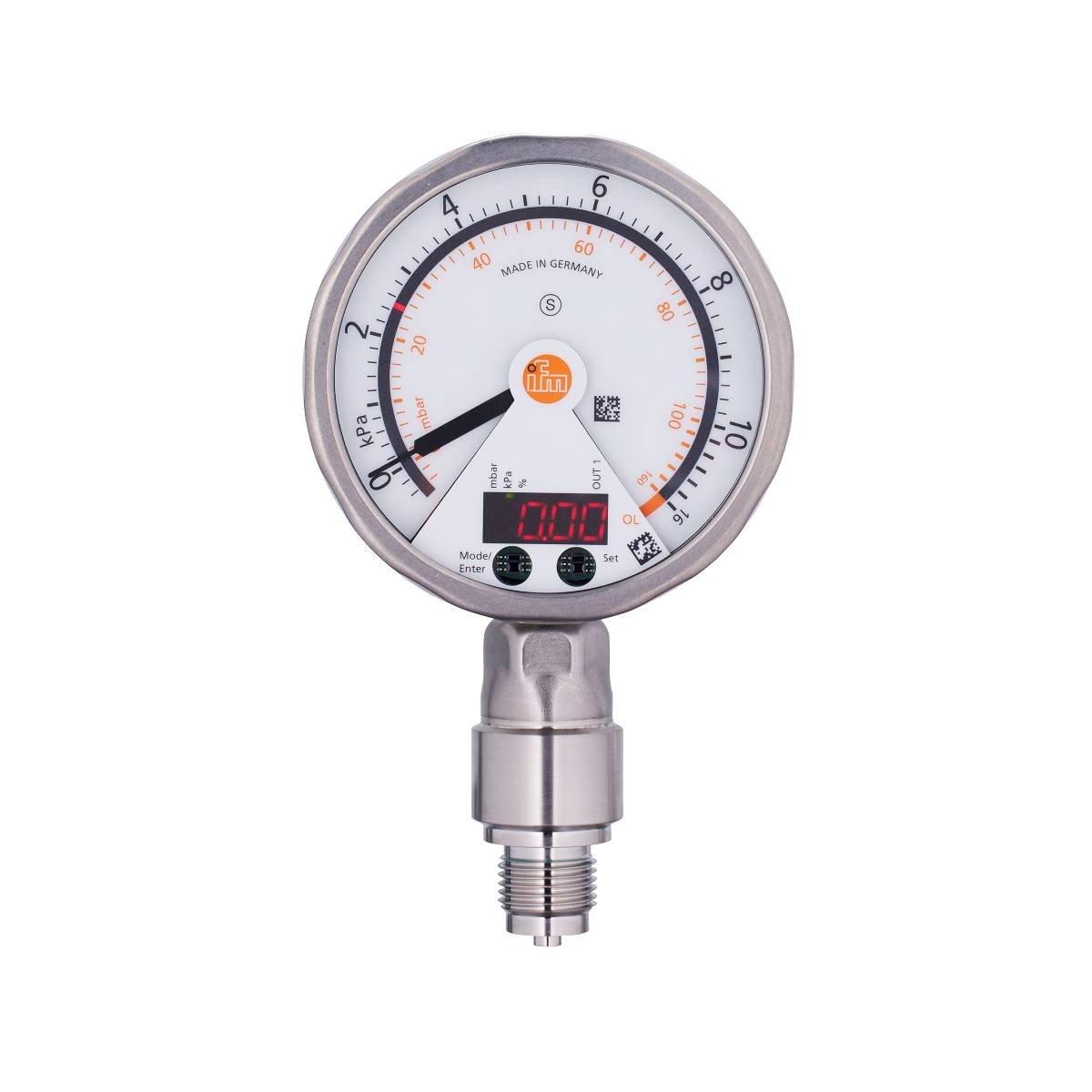

ifm Electronic tlačni senzor 1 St. PG2449 -0 kPa do 10 kPa M12 1 otvarač, 1 zatvarač, analogni
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
tlačni senzor
Priključak
M12
Izvedba
relativni tlak
Mjerno područje (Tlak) (maks.)
10 kPa
Pogonski napon maks.
32 V/DC
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (905,00 € / komad)
905,00 €
uklj. PDV
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
ifm Electronic tlačni senzor 1 St. PG2449 -0 kPa do 10 kPa M12 1 otvarač, 1 zatvarač, analogni
- Analogni zaslon, presostat i transmiter u jednom uređaju
- Vrlo lako čitljiv čak i s velike udaljenosti
- Zakretni zaslon s LED stupčastim dijagramom za prikaz uklopnih točaka
- Programabilni prekidački izlaz i skalabilni analogni izlaz
- Robusno kućište od nehrđajućeg čelika za korištenje u teškim industrijskim okruženjima
Tehnički podaci
- Analogna izlazna struja [mA]: 4...20, preokretna; (skalabilno)
- Analogna krajnja točka [kPa]: 2...16
- Analogna krajnja točka [mbar]: 20...160
- Analogna početna točka [kPa]: -0,5...13,5
- Analogna početna točka [mbar]: -5...135
- Vrijeme odziva [ms]:< 9
- Broj analognih izlaza: 1
- Broj digitalnih izlaza: 1
- Broj ulaza i izlaza: Broj digitalnih izlaza: 1; Broj analognih izlaza: 1
- Zaslon: Zaslon: 2 x LED, zelena; Preklopni status: LED, žuta; Uklopne točke: LED prsten, crvena; Prikaz funkcija: alfanumerički zaslon, crvena 4 znamenke; Mjerene vrijednosti: Analogni zaslon, rotirajući 0...350°, pokazivač nije vidljiv kada je bez napona; Mjerene vrijednosti: alfanumerički zaslon, crvena 4 znamenke
- Karakteristično odstupanje krivulje:< ±0,35 (BFSL) /< ± 0,6 (LS); (Smanjenje 1:1; BFSL = najbolja ravna linija (postavka minimalne vrijednosti))
- Raspon točnosti preklopne točke:< ±0,6; (Smanjivanje 1:1)
- Temperatura okoline-1 [°C]: -20...80
- Raspon postotka ponovljivosti:< ±0,1; (tijekom temperaturnih fluktuacija< 10K; Smanjite 1:1)
- Primjena: za industrijsku uporabu
- Verzija zaštite od kratkog spoja: na taktu
- Izlazna funkcija: normalno otvoren / normalno zatvoren; (parametriranje)
- Izlazni signal: sklopni signal; analogni signal; (podesivo)
- Vrijeme odgode spremnosti [s]: 6
- Posebnost: pozlaćeni kontakti
- Radni napon [V]: 18...32 DC
- Prigušenje analognog izlaza dAA [s]: 0,01...30
- Procesna vrijednost prigušenja dAP [s]: 0,01...30
- Trajna nosivost struje sklopnog izlaza DC [mA]: 250
- Prisutan element leptira za gas: ne (može se naknadno ugraditi)
- Vrsta tlaka: relativni tlak
- Čvrstoća na pritisak [kPa]: 400
- Čvrstoća na pritisak [mbar]: 4000
- Direktiva o tlačnoj opremi: dobra inženjerska praksa; upotrebljivo za fluidne medije skupine 2; Tekućina grupe 1 medija na zahtjev
- Električna verzija: PNP/NPN
- Prošireni raspon prikaza [kPa]: 16
- Prošireni raspon prikaza max [mbar]: 160
- Ukupni izlazi: 2
- Težina [g]: 563,900
- Odstupanje histereze:< ±0,5; (Smanjivanje 1:1)
- U koracima od [kPa]: 0,02
- U koracima od [mbar]: 0,2
- Zaštita od kratkog spoja: da
- Temperatura skladištenja [°C]: -40...100
- Dugoročna stabilnost:< ±0,1; (Smanjenje 1:1; na 6 mjeseci)
- Maksimalno opterećenje [Ω]: (Ub - 10 V) / 20 mA
- Maks. pad napona sklopni izlaz DC [V]: 2
- Mediji: tekući i plinoviti mediji
- Temperatura medija [°C]: -25...80
- Mjerno područje [bar]: -0,005...0,1
- Mjerno područje [kPa]: -0,5...10
- Mjerno područje [mbar]: -5...100
- Min. tlak pucanja [kPa]: 3000
- Min. tlak pucanja [mbar]: 30000
- Min. ciklusi ispisa: 100 milijuna
- Min. otpor izolacije [MΩ]: 100; (500 V DC)
- MTTF: 97
- Procesni priključak: navojni priključak G 1/2 vanjski navoj
- Točka preklopa rP [kPa]: -0,5...15,96
- Točka preklopa rP [mbar]: -5...159,6
- Uklopna frekvencija DC [Hz]: 75
- Preklopna točka SP [kPa]: -0,46...16
- Uklopna točka SP [mbar]: -4,6...160
- Klasa zaštite: IP 67; IP69K
- Razred zaštite: III
- Dostupno mjerilo: da
- Vrijeme odgovora na korak analognog izlaza [ms]: 28
- Utični spoj: Raspored pinova: 0001 - Utični spoj: 1 x M12; Kodiranje: A; Kontakti: pozlaćeni
- Potrošnja struje [mA]:< 70; (24V)
- Nulta točka temperaturnog koeficijenta:< ±0,3; (0...70 °C)
- Raspon temperaturnog koeficijenta:< ±0,3; (0...70 °C)
- Otpornost na preopterećenje: da
- Zaštita od obrnutog polariteta: da
- Watchdog integriran: da
- Materijali u kontaktu s medijem: Al2O3 (keramika); FKM; 1.4404 (nehrđajući čelik / 316L)
- Vrsta proizvoda
tlačni senzor
- Tip
PG2449
- Priključak
M12
- Izvedba
relativni tlak
- Izlazi
PNP
NPN
- Izlazni signal (min.)
4 mA
- Izlazni signal (maks.)
20 mA
- Sučelja
M12 utikač
- Mjerno područje (Tlak) (min.)
-0 kPa
- Mjerno područje (Tlak) (maks.)
10 kPa
- Mjerno područje (Tlak)
-0 kPa do 10 kPa
- min. pogonski napon
18 V/DC
- Pogonski napon maks.
32 V/DC
- Pogonski napon
18 - 32 V/DC
- Vrsta kontakta
1 otvarač
1 zatvarač
analogni
- Tlak pucanja
3000 kPa
- Priključak za crijevo
G1/2 AG
- Min. temperatura
-20 °C
- Maks. temperatura
80 °C
- Težina
563.900 g
- RoHS-konforno
Da
- Sadržaj
1 St.
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3321588 ifm Electronic tlačni senzor 1 St. PG2449 -0 kPa do 10 kPa M12 1 otvarač, 1 zatvarač, analogni
Upute za rad i sigurnost
Upute za rad i sigurnost 3321588 ifm Electronic tlačni senzor 1 St. PG2449 -0 kPa do 10 kPa M12 1 otvarač, 1 zatvarač, analogni
Opis
ifm PG2449 Elektronički senzor tlaka s analognim zaslonom
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
