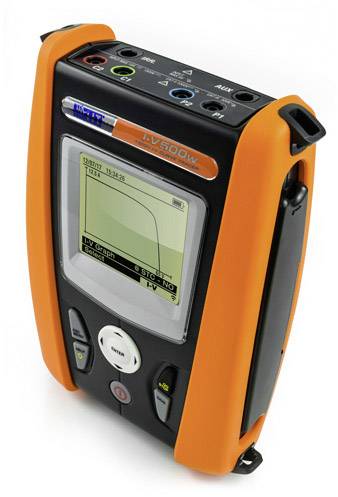

HT Instruments I-V500w multimetar za fotovoltaiku digitalni grafički zaslon

Određivanje karakteristike napona struje pojedinih fotonaponskih modula kao i niza modula do max. 1500 V i max. 15 A. Jednostavnim pritiskom na tipku trenutna snaga (Mpp), vršna snaga, struja kratkog spoja i napon u otvorenom krugu prikazuju se na grafičkom zaslonu i automatski se pretvaraju u standardne ispitne uvjete (STC).
Izmjerene karakteristične krivulje i pretvorene u STC također su prikazane i uspoređene s karakterističnim krivuljama koje je odredio proizvođač. Na taj se način mogu odmah izvući zaključci o trenutnom statusu kvalitete PV modula. Nakon mjerenja, podaci mjerenja i karakteristične krivulje mogu se pohraniti u I-V500w s 3 referentna broja (sustav, niz, broj modula) i dodatnim tekstualnim komentarom i prenijeti na PC ili iPad / tablet putem optički izoliranog sučelja ili putem WLAN-a i daljnje obrade (Protokol) može se procijeniti.
Bazu podataka s karakteristikama najčešćih PV modula korisnik može u bilo koje vrijeme proširiti ili ažurirati izravno ili putem PC sučelja s softverom TOPVIEW.
Sljedeće izmjerene vrijednosti prikazuju se izravno na ekranu I-V500w: · Najveća snaga (na STC) i trenutno izmjerena snaga (MPP) · Struja kratkog spoja Isc i napon otvorenog kruga Uoc, kao i Impp i Umpp · Faktor punjenja FF u% · Grafički prikaz IU i Karakteristična krivulja PWR za OPC i STC · Ukupni rezultat testa OK / NOK
