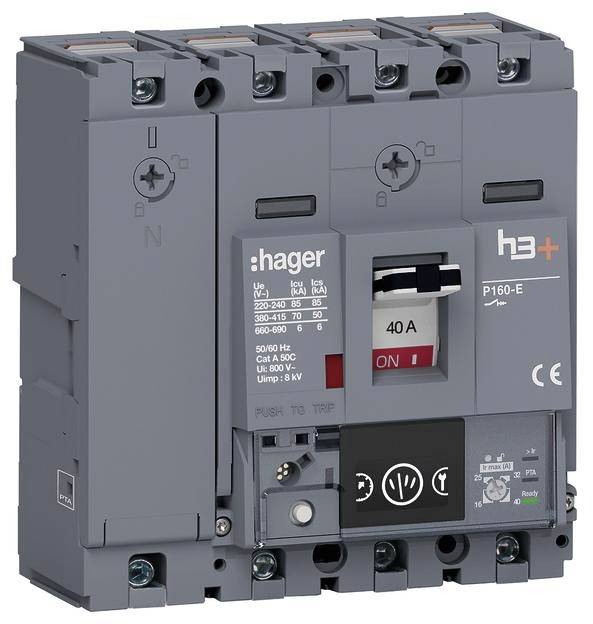

Hager HES041NC učinski prekidač 1 St. Područje podešavanja (Struja): 40 A (max) Piece

Automatski osigurač h3+ P160 Energy 4P4D N0-50-100% 40A 70kA CTC. Prekidač strujnog kruga u lijevanom kućištu u skladu s DIN EN 60947-2 štiti električni sustav i mreže od preopterećenja i kratkog spoja. Krivulja okidanja elektroničkog okidača može se postaviti putem integriranog OLED zaslona, putem spojivog zaslona za ugradnju na vrata ili putem uređaja s internetskim preglednikom i WiFi-om pomoću konfiguracijskog alata. Okidači za struju preopterećenja (Ir), kratkotrajnu odgodu struje kratkog spoja (Isd) i trenutnu zaštitu od kratkog spoja (Ii), kao i vremensku odgodu tr u slučaju preopterećenja i vremensku odgodu tsd za kratkotrajno odgođeno okidanje kratkog spoja može se podesiti zasebno. Dodatno, krivulja okidanja može se podesiti obrnuto proporcionalno korištenjem aktivirane I²t funkcije između struja kratkog spoja Ii i Isd i kratkotrajnog odgođenog i trenutnog vremena okidanja. Neutralna zaštita može se podesiti pomoću kontrole u položaj OFF, 50% od Ir i Isd ili 100% od Ir i Isd. Vremenska odgoda ostaje ista kao LED dioda tr i tsd svijetli zeleno kada je okidač spreman za upotrebu i treperi narančasto kada se otkrije interna greška u okidaču. LED indikator nadstruje počinje treperiti crveno kada je I = 105% Ir i ostaje stalno crveno kada je I> 112% Irac Tri različita radna stanja mogu se prepoznati po položaju sklopke (ON = gore, OFF = dolje, aktivirano = srednji položaj). Uređaj za zaključavanje statusa sklopke u položaju ON ili OFF je integriran i može se koristiti sa standardnim lokotom bez dodatnih dodataka. Mehanizam za okidanje se može testirati i glavni kontakti otvoriti pomoću gumba za okidanje. Zglobni poklopac s pričvrsnim vijkom za brzo otpuštanje omogućuje pristup prostoru za ugradnju opcijskih pomoćnih kontakata i drugih okidača. Integrirani dodaci dostupni su preko prozora za gledanje bez otvaranja poklopca na šarkama
