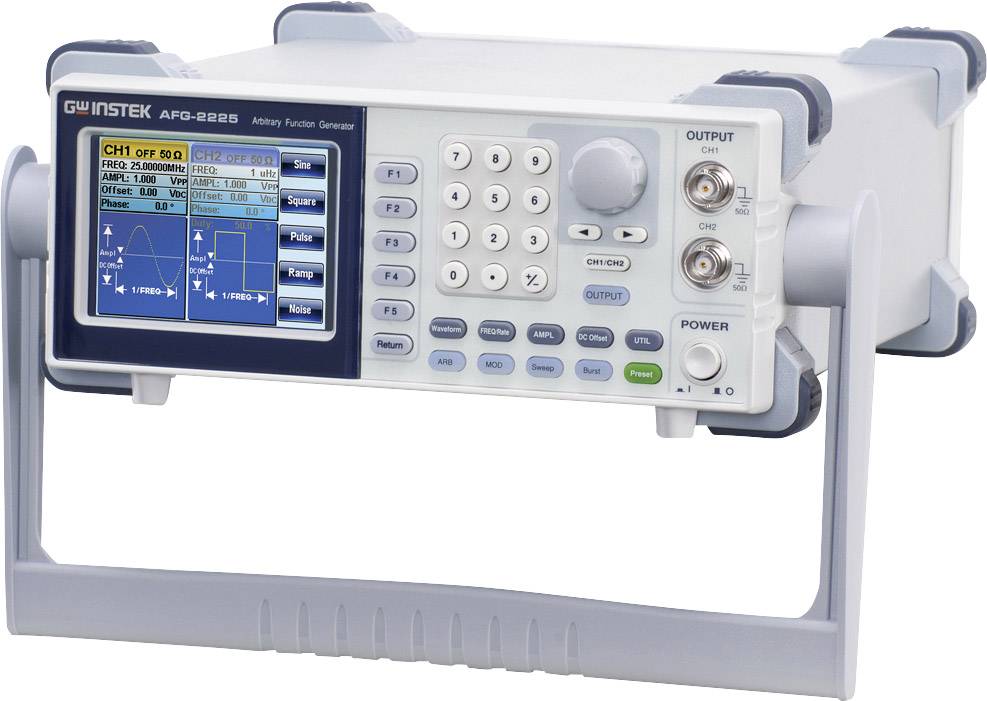

GW Instek AFG-2225 funkcijski generator na struju 0.1 Hz - 25 MHz 2-kanalni proizvoljno, sinusni val , pravokutnik, buka
EAN:
Šifra proizvođača:
Kataloški br.:
Istaknuti proizvodi i detalji
GW Instek AFG-2225 funkcijski generator na struju 0.1 Hz - 25 MHz 2-kanalni proizvoljno, sinusni val , pravokutnik, buka, trokut
- 2 neovisna izlazna kanala
- Širina pojasa 1 µHz - 25 MHz
- Samovoljni generator 120 MSa / s
- Izravna generacija digitalnih signala (DDS)
- USB domaćin
Tehnički podaci
- AM / FM / PM / SUM modulacija: 2 mHz - 20 kHz
- FSK modulacija: 2 mHz - 100 kHz
- Offset: ± 5 Vp
- Krivulja: 4 kPt
- Impedancija 50 Ω
- Ulazni otpor: 1 kΩ // 1 pF
- Rezolucija: 0,1 Hz
- Zaslon: LCD u boji 8,89 cm
- Izlazni oblik signala
Sin / Pravokutnik / Rampa / Puls / Buka / Samovoljni signal
- Vrsta proizvoda
funkcijski generator na struju
- Područje frekvencije
0.1 Hz - 25 MHz
- Izlazni oblici signala
proizvoljno
sinusni val
pravokutnik
buka
trokut
- Područje frekvencije (sinus)
1 µHz - 25 MHz
- Područje frekvencije pravokutnik
1 µHz - 25 MHz
- Vrijeme povečavanja pravokutnika
25 ns
- Prikaz
LCD
- Područje frekvencije (trokut)
1 µHz - 1 MHz
tvornički standard (vlastiti)
- Funkcija oscilacije frekvencije
1 µHz - 25 MHz
- Interna modulacija
AM / FM / PM / FSK / SUM
- Okidač (sinhroni)
TTL
- Eksterno mjerenje frekvencije
5 Hz – 150 MHz
- dim.
(Š x V) 266 mm x 107 mm
- Težina
2.5 kg
- Broj kanala
2-kanalni
- Frekvencija (maks.)
25 MHz
- Frekvencija (min.)
0.1 Hz
- Posebne značajke
modulacija
- Širina
266 mm
- Visina
107 mm
- Sučelja (Funkcijski generatori)
USB
- Napajanje
strujno napajanje
- Tip
AFG-2225
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 630771 GW Instek AFG-2225 funkcijski generator na struju 0.1 Hz - 25 MHz 2-kanalni proizvoljno, sinusni val , pravokutnik, buka
Opis
AFG-2225 funkcijski generator s izravnim generiranjem digitalnog signala (DDS) nudi propusni opseg od 25 MHz i dva neovisna izlazna kanala. Oprema uključuje standardne signale sinusa, kvadrata, rampe, buke i proizvoljni valni oblik od 120 MSa / s s 10-bitnom vertikalnom razlučivošću. Dostupne su i funkcije AM / FM / PM / FSK / SUM modulacija, pomicanje / pucanje i brojač frekvencija. 8,89 cm LCD monitor u boji prikazuje sve parametre i postavke valnog oblika. USB daljinsko upravljanje može se koristiti za daljinsko upravljanje s računalom. Samovoljni oblik vala može se generirati pomoću PC-a za softver koji se može slobodno preuzeti i prenijeti u generator putem USB-a.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Podesivi omjer impulsa / pauze za pravokutni signal
- Postavljanje parametara valnog oblika pomoću tipkovnice i okretnog gumba
- Istodobni prikaz amplitude, jednosmernog pomaka i promjenjive funkcije na zaslonu
- 10 postavljanja memorijskih mjesta
- 10 nehlapljivih memorija valnog oblika od 4 kpts.
- Ovaj tekst je strojno preveden.
Isporuka uključuje
- 2 mjerna kabela (BNC - BNC)
- Mrežni kabel
- Uputa za uporabu (GB)
- Kratka uputstva.
Napomene
PC® softver za generiranje proizvoljnog signala dostupan je na području za preuzimanje na Internetu.
