Name: FESTO vakuumska usisna mlaznica VN-30-H-T6-PQ4-VA5-RO2 526146 QS-10, prigušivač Nazivna širina 3 mm Materijal kućišta PO
Brand: FESTO
SKU: 2204225
Availability: BackOrder

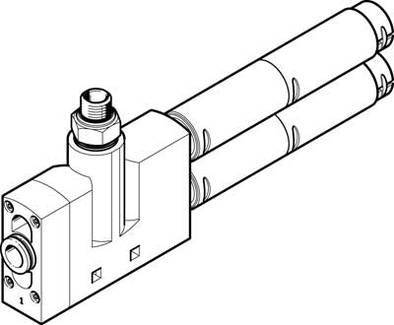

Tehnički nacrt hidrauličkog ventila s dva cilindarska priključka. Prednji pogled prikazuje značajke montaže i priključenja.

Slika slična

Dostava čet,22.10.

Broj

kom. - zaliha Njemačka

Ukupno (239,99 € / komad)

239,99 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

FESTO vakuumska usisna mlaznica VN-30-H-T6-PQ4-VA5-RO2 526146 QS-10, prigušivač Nazivna širina 3 mm Materijal kućišta POM Brtveni material NBR

Tehnički podaci

Dizajn prigušivača: otvoreni Način ugradnje: s provrtom s priborom Vrijeme provjetravanja pri nominalnom radnom tlaku: 0,1 s Radni tlak: 1 ... Radni tlak od 8 bara za maks. Protok usisnog protoka: radni tlak od 3 bara za maks. Vakuum: 3,7 bara Radni medij: Komprimirani zrak prema ISO 8573-1: 2010 [7: 4: 4] Položaj ugradnje: bilo koji Karakteristike izbacivača: visoki vakuum standard Napomena o radnom i upravljačkom mediju: Podmazan rad nije moguć Integrirana funkcija: Otvoreni prigušivač konstrukcije Dizajn: Klasa otpornosti na koroziju u obliku slova T CRC: 1 - mali korozijski stres Maksimalni moment pritezanja: 0,8 Nm Maksimalni volumen usisa prema atmosferi: 186 l / min Maks. Vakuum: 0,93 Temperatura medija: 0 ... 60 ° C Nominalni radni tlak: 6 bara Nazivna širina Laval mlaznica: 3 mm Pneumatski priključak 1: QS-10 Pneumatski priključak 3: Otvoreni prigušivač Težina proizvoda: 189 g Dimenzija mreže: 24 mm Razina zvučnog tlaka pri nominalnom radnom tlaku: 78 dB (A) Temperatura okoline: 0 ... 60 ° C Vakuumski priključak: G1 / 4 Materijal priključnog navoja: Kovana aluminijska legura Materijal brtve: NBR Materijal ulovne mlaznice: POM Materijal kućišta: Pojačani POM Materijal prigušivača: Lijevani aluminij POM PU pjena Materijal mlaznice: Kovani aluminijski legur Materijal vijčanog spoja: poniklani mesing Napomena o materijalu : Bez bakra i PTFE. Tvari koje sadrže PWIS sadrže RoHS

Pogonski medij: Komprimirani zrak

Vrsta: 526146

Vrsta proizvoda: vakuumska usisna mlaznica

Materijal kućišta: POM

Priključak: QS-10
prigušivač

Radni tlak (maks: 8 bar

Pogonska tempratura: 0 °C (min)

Min. radna temperatura: 0 °C

Izvedba: Klasa otpornosti na koroziju CRC: 1 - mali korozijski stres

Proizvođač-br. dijela: 526146

Radni tlak (min.): 1 bar

Brtveni material: NBR

Težina: 189 g

Temperaturni opseg medija: 0 do 60 °C

Maks. temperatura medija: 60 °C

Min. temperatura medija: 0 °C

Medium: komprimirani zrak

Nazivna širina: 3 mm

Maks. temperatura okoline: +60 °C

Min. temperatura okoline: 0 °C

UKCA: nije bitno

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 2204225 FESTO vakuumska usisna mlaznica VN-30-H-T6-PQ4-VA5-RO2 526146 QS-10, prigušivač Nazivna širina 3 mm Materijal kućišta PO

Napomene

KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
