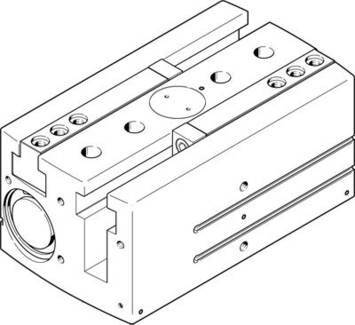

FESTO 3361493 HGPL-63-100-A-B paralelna hvataljka Materijal kućišta: aluminij 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Ukupno (5.579,00 € / komad)
5.579,00 €
uklj. PDV
Dostupno samo za poslovne kupce
Uključena je politika povrata u roku od 14 danaIstaknuti proizvodi i detalji
FESTO 3361493 HGPL-63-100-A-B paralelna hvataljka Materijal kućišta: aluminij 1 St.
Tehnički podaci
- Broj čeljusti: 2
- Veličina: 63
- Vrsta pričvršćivanja: unutarnji navoj i središnja čahura
- s rupom i središnjim rukavom
- Radni tlak: 3 ... 8 bara
- Operativni medij: komprimirani zrak prema ISO 8573-1: 2010 [7: 4: 4]
- Pozicija ugradnje: proizvoljno
- Funkcija: dvostruka gluma
- Ukupna sila zahvata na 6 bara otvorena: 2.466 N
- Zatvorite ukupnu silu hvatanja na 6 bara: 2.742 N
- Funkcija hvataljke: paralelna
- Otvorena sila zahvata po čeljusti hvatanja na 6 bara: 1.233 N
- Bliska sila zahvata po čeljusti hvatanja na 6 bara: 1.371 N
- Napomena o radnom i kontrolnom mediju: Nauljeni rad (potreban u daljnjem radu)
- Hod po čeljusti: 100 mm
- Konstrukcija konstrukcije: dvostruki klip
- rukovodstvo
- klip kalem
- T-oblik
- Stalak / pero
- Klasa otpornosti na koroziju KBK: 2 - umjereni korozijski napon
- Inercija mase: 1.018,17 kgcm2
- Hvatač radne frekvencije:<1 Hz
- Maksimalna točnost izmjene:<0,2 mm
- Maksimalno stezanje čeljusti igra Sz:<0,05 mm
- Maks. Sjekira za igranje kuta osovine,<0,2 deg
- Maksimalna sila na čeljusti hvataljke Fz statička: 9 000 N
- Maks. Masa po prstu vanjske hvataljke: 940 g
- Maksimalni trenutak na čeljusti Mx statički: 300 Nm
- Maksimalni trenutak na zateznoj čeljusti Moja statičnost: 200 Nm
- Maksimalni trenutak na čeljusti Mz statički: 250 Nm
- Min. Vrijeme otvaranja na 6 bara: 650 ms
- Min. Vrijeme zatvaranja na 6 bara: 600 ms
- Interval podmazivanja Vodeći elementi: 5 milijuna SP
- Pneumatski priključak: G1 / 8
- Otkrivanje položaja: za blizinske sklopke
- Težina proizvoda: 13.800 g
- Rotacijske simetrije:<= 0,2 mm
- Temperatura okoline: 5 ... 60 °C
- Kućište materijala: aluminij
- gleiteloxiert
- Čeljusti za zahvat materijala: čelik
- otvrdnu
- Podaci o materijalu: Bez bakra i PTFE-a
- U skladu s direktivom RoHS
- Ponovite hvatač preciznosti:<0,03 mm
- Pogonski medij
Komprimirani zrak
- Vrsta
3361493
- Vrsta proizvoda
paralelna hvataljka
- Materijal kućišta
aluminij
- Priključak
G 1/8
- Radni tlak (maks
8 bar
- Pogonska tempratura
5 °C (min)
- Min. radna temperatura
5 °C
- Proizvođač-br. dijela
3361493
- Radni tlak (min.)
3 bar
- Težina
13800 g
- Medium
komprimirani zrak u skladu s iso 8573-1: 2010 (1: 4: 1)
- Određene značajke
p priključak g 1/8
- Maks. temperatura okoline
+60 °C
- Min. temperatura okoline
+5 °C
- Način rada
dvostruko djelovanje
- UKCA
nije bitno
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2204813 FESTO 3361493 HGPL-63-100-A-B paralelna hvataljka Materijal kućišta: aluminij 1 St.
Opis
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
