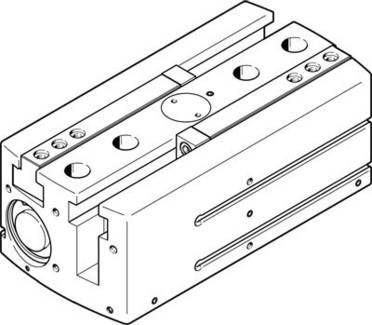

Slika slična
FESTO 3361490 HGPL-40-80-A-B paralelna hvataljka Materijal kućišta: aluminij 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Ukupno (2.869,00 € / komad)
2.869,00 €
uklj. PDV
Dostupno samo za poslovne kupce
Uključena je politika povrata u roku od 14 danaIstaknuti proizvodi i detalji
FESTO 3361490 HGPL-40-80-A-B paralelna hvataljka Materijal kućišta: aluminij 1 St.
Tehnički podaci
- Broj čeljusti: 2
- Veličina: 40
- Vrsta pričvršćivanja: unutarnji navoj i središnja čahura
- s rupom i središnjim rukavom
- Radni tlak: 3 ... 8 bara
- Operativni medij: komprimirani zrak prema ISO 8573-1: 2010 [7: 4: 4]
- Pozicija ugradnje: proizvoljno
- Funkcija: dvostruka gluma
- Ukupna sila zahvata na 6 bara otvorena: 1.038 N
- Ukupna sila hvatanja blizu 6 bara: 1.216 N
- Funkcija hvataljke: paralelna
- Otvorena sila zahvata po čeljusti hvatanja na 6 bara: 519 N
- Bliska sila zahvata po čeljusti hvatanja na 6 bara: 608 N
- Napomena o radnom i kontrolnom mediju: Nauljeni rad (potreban u daljnjem radu)
- Hod po čeljusti: 80 mm
- Konstrukcija konstrukcije: dvostruki klip
- rukovodstvo
- klip kalem
- T-oblik
- Stalak / pero
- Klasa otpornosti na koroziju KBK: 2 - umjereni korozijski napon
- Trenutak inercije: 198,87 kgcm2
- Hvatač radne frekvencije:<1 Hz
- Maksimalna točnost izmjene:<0,2 mm
- Maksimalno stezanje čeljusti igra Sz:<0,05 mm
- Maks. Sjekira za igranje kuta osovine,<0,2 deg
- Maksimalna sila na čeljusti hvataljke Fz statička: 2500 N
- Maks. Masa po prstu vanjske hvataljke: 420 g
- Maksimalni trenutak na čeljusti Mx statički: 125 Nm
- Maksimalni trenutak na zateznoj čeljusti Moja statika: 80 Nm
- Maksimalni trenutak na čeljusti Mz statički: 100 Nm
- Min. Vrijeme otvaranja na 6 bara: 414 ms
- Min. Vrijeme zatvaranja na 6 bara: 438 ms
- Interval podmazivanja Vodeći elementi: 5 milijuna SP
- Pneumatski priključak: M5
- Otkrivanje položaja: za blizinske sklopke
- Težina proizvoda: 4.800 g
- Rotacijske simetrije:<= 0,2 mm
- Temperatura okoline: 5 ... 60 °C
- Kućište materijala: aluminij
- gleiteloxiert
- Čeljusti za zahvat materijala: čelik
- otvrdnu
- Podaci o materijalu: Bez bakra i PTFE-a
- U skladu s direktivom RoHS
- Ponovite hvatač preciznosti:<0,03 mm
- Pogonski medij
Komprimirani zrak
- Vrsta
3361490
- Vrsta proizvoda
paralelna hvataljka
- Materijal kućišta
aluminij
- Priključak
M5
- Radni tlak (maks
8 bar
- Pogonska tempratura
5 °C (min)
- Min. radna temperatura
5 °C
- Proizvođač-br. dijela
3361490
- Radni tlak (min.)
3 bar
- Težina
4800 g
- Medium
komprimirani zrak
- Maks. temperatura okoline
+60 °C
- Min. temperatura okoline
+5 °C
- Način rada
dvostruko djelovanje
- UKCA
nije bitno
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2204810 FESTO 3361490 HGPL-40-80-A-B paralelna hvataljka Materijal kućišta: aluminij 1 St.
Opis
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
