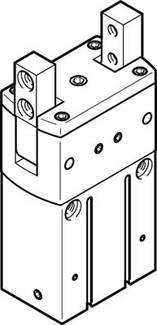

FESTO 563909 HGRT-25-A-G2 radijalna hvataljka Materijal kućišta: aluminij 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (915,00 € / komad)
915,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
FESTO 563909 HGRT-25-A-G2 radijalna hvataljka Materijal kućišta: aluminij 1 St.
Tehnički podaci
- Broj čeljusti: 2
- Veličina: 25
- Vrsta pričvršćivanja: unutarnji navoj i središnja čahura
- Radni tlak: 4 ... 8 bara
- Operativni medij: komprimirani zrak prema ISO 8573-1: 2010 [7: 4: 4]
- Pozicija ugradnje: proizvoljno
- Funkcija: dvostruka gluma
- Funkcija hvataljke: radijalna
- Napomena o radnom i kontrolnom mediju: Nauljeni rad (potreban u daljnjem radu)
- Konstruktivna struktura: pozitivno vođeni slijed kretanja
- Klasa otpornosti na koroziju KBK: 2 - umjereni korozijski napon
- Inercija mase: 2.33 kgcm2
- Hvatač radne frekvencije:<= 3 Hz
- Maksimalna točnost izmjene:<= 0,2 mm
- Maks. Sjekira za igranje kuta osovine,<= 0,1 deg
- Maksimalna sila na čeljusti hvataljke Fz statička: 180 N
- Maksimalni trenutak na zateznoj čeljusti Moja statičnost: 10 Nm
- Maksimalni trenutak na čeljusti Mz statički: 1 Nm
- Maksimalni kut otvaranja: 180 stupnjeva
- Min. Vrijeme otvaranja na 6 bara: 443 ms
- Min. Vrijeme zatvaranja na 6 bara: 301 ms
- Elementi vodiča intervala podmazivanja: 10 milijuna SP
- Pneumatski priključak: M5
- Otkrivanje položaja: za blizinske sklopke
- za induktivne senzore
- Težina proizvoda: 610 g
- Rotacijske simetrije:<= 0,2 mm
- Temperatura okoline: 5 ... 60 °C
- Kućište materijala: aluminij
- gleiteloxiert
- Čeljusti za zahvat materijala: čelik
- otvrdnu
- Podaci o materijalu: Bez bakra i PTFE-a
- U skladu s direktivom RoHS
- Ponovite hvatač preciznosti:<= 0,02 mm
- Pogonski medij
Komprimirani zrak
- Vrsta
563909
- Vrsta proizvoda
radijalna hvataljka
- Materijal kućišta
aluminij
- Priključak
M5
- Radni tlak (maks
8 bar
- Pogonska tempratura
5 °C (min)
- Min. radna temperatura
5 °C
- Proizvođač-br. dijela
563909
- Radni tlak (min.)
4 bar
- Točnost (+/-)
0.02 mm
- Težina
610 g
- Medium
komprimirani zrak u skladu s iso 8573-1: 2010 (1: 4: 1)
- Maks. temperatura okoline
+60 °C
- Min. temperatura okoline
+5 °C
- Način rada
dvostruko djelovanje
- UKCA
nije bitno
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2204506 FESTO 563909 HGRT-25-A-G2 radijalna hvataljka Materijal kućišta: aluminij 1 St.
Opis
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
