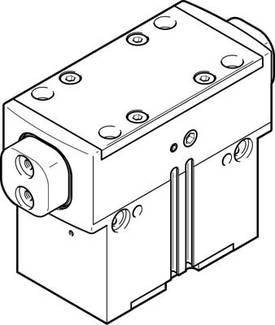

FESTO 1132949 HGPD-40-A-G1 paralelna hvataljka Materijal kućišta: aluminij 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (1.675,00 € / komad)
1.675,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
FESTO 1132949 HGPD-40-A-G1 paralelna hvataljka Materijal kućišta: aluminij 1 St.
Tehnički podaci
- Broj čeljusti: 2
- Veličina: 40
- Vrsta pričvršćivanja: opcionalno:
- Unutarnji navoj i središnja čahura
- s rupom i središnjim rukavom
- s rupom i iglom za zavrtanje
- s unutarnjim navojem i iglicom za dizanje
- Radni tlak: 4 ... 8 bara
- Radni tlak za brtvljenje tlaka: 0 ... 0,5 bara
- Operativni medij: komprimirani zrak prema ISO 8573-1: 2010 [7: 4: 4]
- Pozicija ugradnje: proizvoljno
- Funkcija: dvostruka gluma
- Funkcija hvataljke: paralelna
- Sigurnost sile hvatanja: prilikom otvaranja
- Napomena o radnom i kontrolnom mediju: Nauljeni rad (potreban u daljnjem radu)
- Hod po čeljusti: 10 mm
- Konstrukcija konstrukcije: nagnuta ravnina
- Prisilno kretanje
- Klasa otpornosti na koroziju KBK: 2 - umjereni korozijski napon
- Maseni inercijski moment: 14,09 kgcm2
- Hvatač radne frekvencije:<= 2 Hz
- Maksimalna točnost izmjene:<= 0,2 mm
- Maksimalno stezanje čeljusti igra Sz:<= 0,02 mm
- Maks. Sjekira za igranje kuta osovine,<= 0,1 deg
- Maks. Masa po prstu vanjske hvataljke: 445 g
- Maksimalni trenutak na čeljusti Mx statički: 70 Nm
- Maksimalni trenutak na zahvatnoj čeljusti Moja statičnost: 45 Nm
- Maksimalni trenutak stiskanja čeljusti Mz statike: 35 Nm
- Min. Vrijeme otvaranja na 6 bara: 73 ms
- Min. Vrijeme zatvaranja na 6 bara: 157 ms
- Interval podmazivanja Vodeći elementi: 5.000.000 Mio. SP
- Pneumatski priključak: M5
- Pneumatski priključak za brtvljenje zraka: M5
- Otkrivanje položaja: za blizinske sklopke
- Težina proizvoda: 1,223 g
- Rotacijske simetrije:<= 0,2 mm
- Zaštita: IP65
- Temperatura okoline: 5 ... 60 °C
- Poklopac materijala: visokolegirani nehrđajući čelik
- Kućište materijala: aluminij
- anodiziranog
- Čeljusti za zahvat materijala: čelik
- otvrdnu
- Materijalna napomena: Sukladan RoHS
- Ponovite hvatač preciznosti:<= 0,05 mm
- Pogonski medij
Komprimirani zrak
- Vrsta
1132949
- Vrsta proizvoda
paralelna hvataljka
- Materijal kućišta
aluminij
- Priključak
M5
- Radni tlak (maks
8 bar
- Proizvođač-br. dijela
1132949
- Radni tlak (min.)
4 bar
- Težina
1223 g
IP65
- Maks. temperatura okoline
+60 °C
- Min. temperatura okoline
+5 °C
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2204575 FESTO 1132949 HGPD-40-A-G1 paralelna hvataljka Materijal kućišta: aluminij 1 St.
Opis
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
