Slika slična

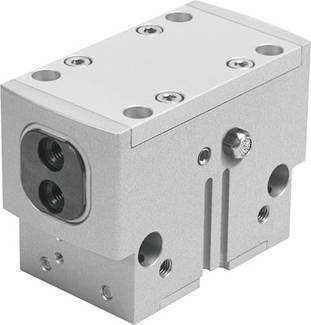

FESTO 1132945 HGPD-35-A paralelna hvataljka Materijal kućišta: aluminij 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (1.315,00 € / komad)
1.315,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
FESTO 1132945 HGPD-35-A paralelna hvataljka Materijal kućišta: aluminij 1 St.
Tehnički podaci
- Broj čeljusti: 2
- Veličina: 35
- Vrsta pričvršćivanja: opcionalno:
- Unutarnji navoj i središnja čahura
- s rupom i središnjim rukavom
- s rupom i iglom za zavrtanje
- s unutarnjim navojem i iglicom za dizanje
- Radni tlak: 3 ... 8 bara
- Radni tlak za brtvljenje tlaka: 0 ... 0,5 bara
- Operativni medij: komprimirani zrak prema ISO 8573-1: 2010 [7: 4: 4]
- Pozicija ugradnje: proizvoljno
- Funkcija: dvostruka gluma
- Ukupna sila zahvata na 6 bara otvorena: 581 N
- Ukupna sila hvatanja blizu 6 bara: 534 N
- Funkcija hvataljke: paralelna
- Otvorena sila hvatanja za vilicu na 6 bara: 291 N
- Bliska sila zahvata po čeljusti zahvata na 6 bara: 267 N
- Napomena o radnom i kontrolnom mediju: Nauljeni rad (potreban u daljnjem radu)
- Hod po čeljusti: 8 mm
- Konstrukcija konstrukcije: nagnuta ravnina
- Prisilno kretanje
- Klasa otpornosti na koroziju KBK: 2 - umjereni korozijski napon
- Trenutak inercije: 3,56 kgcm2
- Hvatač radne frekvencije:<= 3 Hz
- Maksimalna točnost izmjene:<= 0,2 mm
- Maksimalno stezanje čeljusti igra Sz:<= 0,02 mm
- Maks. Sjekira za igranje kuta osovine,<= 0,1 deg
- Maksimalna sila na čeljusti hvataljke Fz statička: 750 N
- Maks. Masa po prstu vanjske hvataljke: 278 g
- Maksimalni trenutak na čeljusti Mx statički: 40 Nm
- Najveći trenutak stiskanja čeljusti Moja statika: 30 Nm
- Maksimalni trenutak na čeljusti Mz statički: 25 Nm
- Min. Vrijeme otvaranja na 6 bara: 33 ms
- Min. Vrijeme zatvaranja na 6 bara: 37 ms
- Interval podmazivanja Vodeći elementi: 5.000.000 Mio. SP
- Pneumatski priključak: M5
- Pneumatski priključak za brtvljenje zraka: M5
- Otkrivanje položaja: za blizinske sklopke
- Težina proizvoda: 572 g
- Rotacijske simetrije:<= 0,2 mm
- Zaštita: IP65
- Temperatura okoline: 5 ... 60 °C
- Poklopac materijala: visokolegirani nehrđajući čelik
- Kućište materijala: aluminij
- anodiziranog
- Čeljusti za zahvat materijala: čelik
- otvrdnu
- Materijalna napomena: Sukladan RoHS
- Ponovite hvatač preciznosti:<= 0,05 mm
- Pogonski medij
Komprimirani zrak
- Vrsta
1132945
- Vrsta proizvoda
paralelna hvataljka
- Materijal kućišta
aluminij
- Priključak
M5
- Radni tlak (maks
8 bar
- Pogonska tempratura
5 °C (min)
- Min. radna temperatura
5 °C
- Proizvođač-br. dijela
1132945
- Radni tlak (min.)
3 bar
- Točnost (+/-)
0.05 mm
- Težina
572 g
- Medium
komprimirani zrak
IP65
- Maks. temperatura okoline
+60 °C
- Min. temperatura okoline
+5 °C
- Način rada
dvostruko djelovanje
- UKCA
nije bitno
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2204571 FESTO 1132945 HGPD-35-A paralelna hvataljka Materijal kućišta: aluminij 1 St.
Opis
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
