Name: Eaton 199882 XH-303-70-A10-A00-2B Web panel
Brand: Eaton
SKU: 2909371
Availability: SoldOut

Kompaktna crna upravljačka jedinica s zaslonom osjetljivim na dodir i zelenim priključnim stezaljkama, podesiva za industrijske primjene.

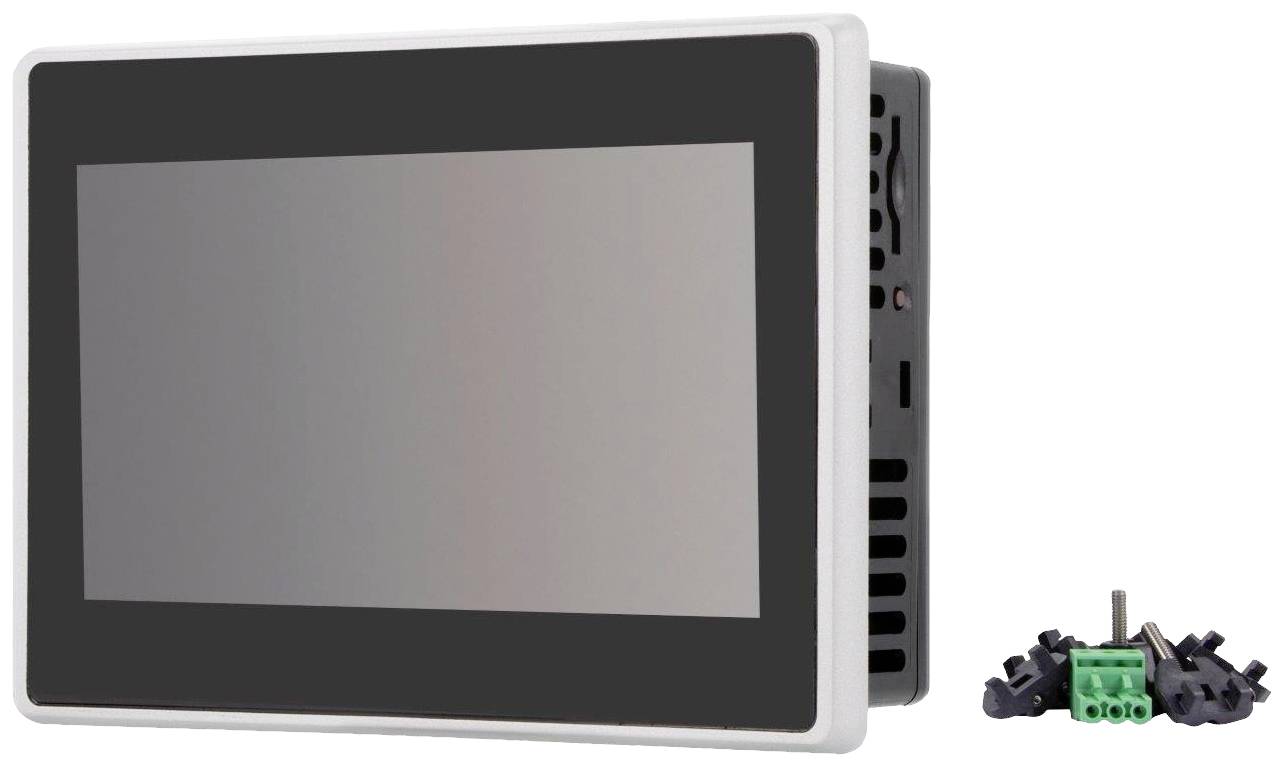

Sivo touchscreen panel uređaja pored nekoliko malih priključaka i vijaka, na bijeloj pozadini.

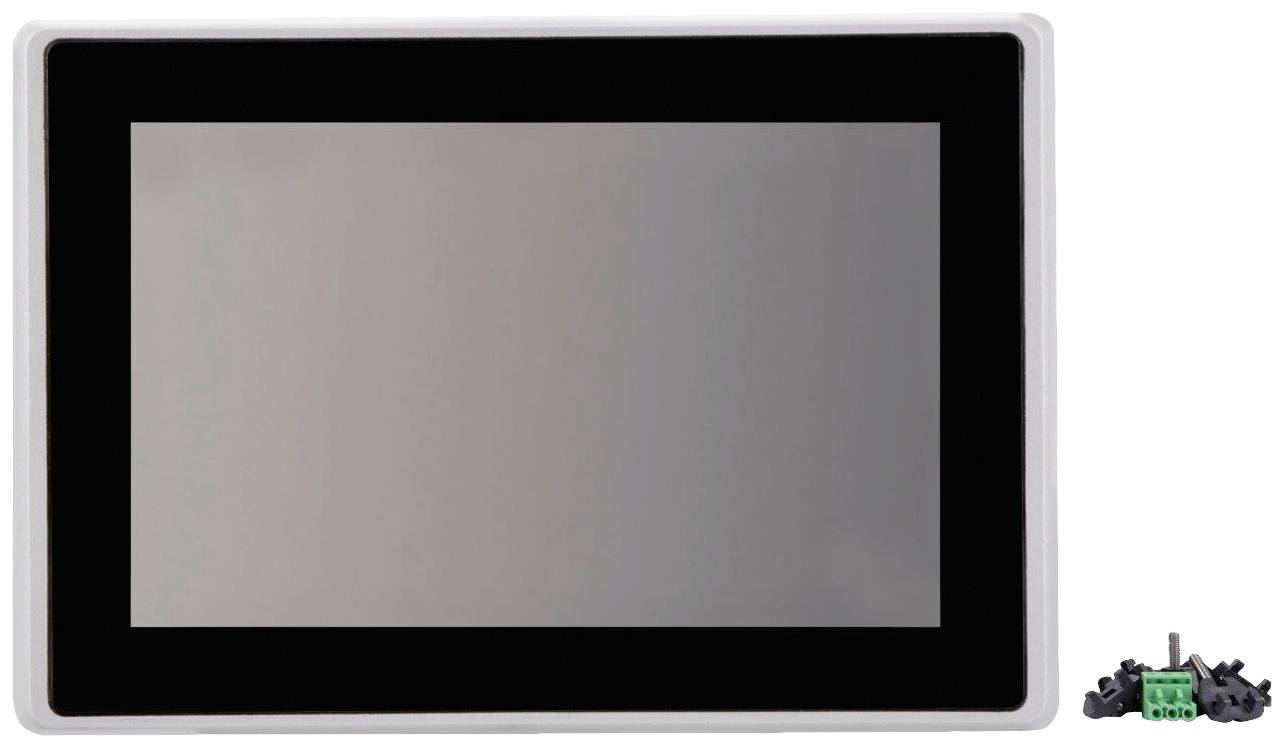

Crni zaslon s bijелim okvirom i mali zeleni elektronički komponenta dolje desno.

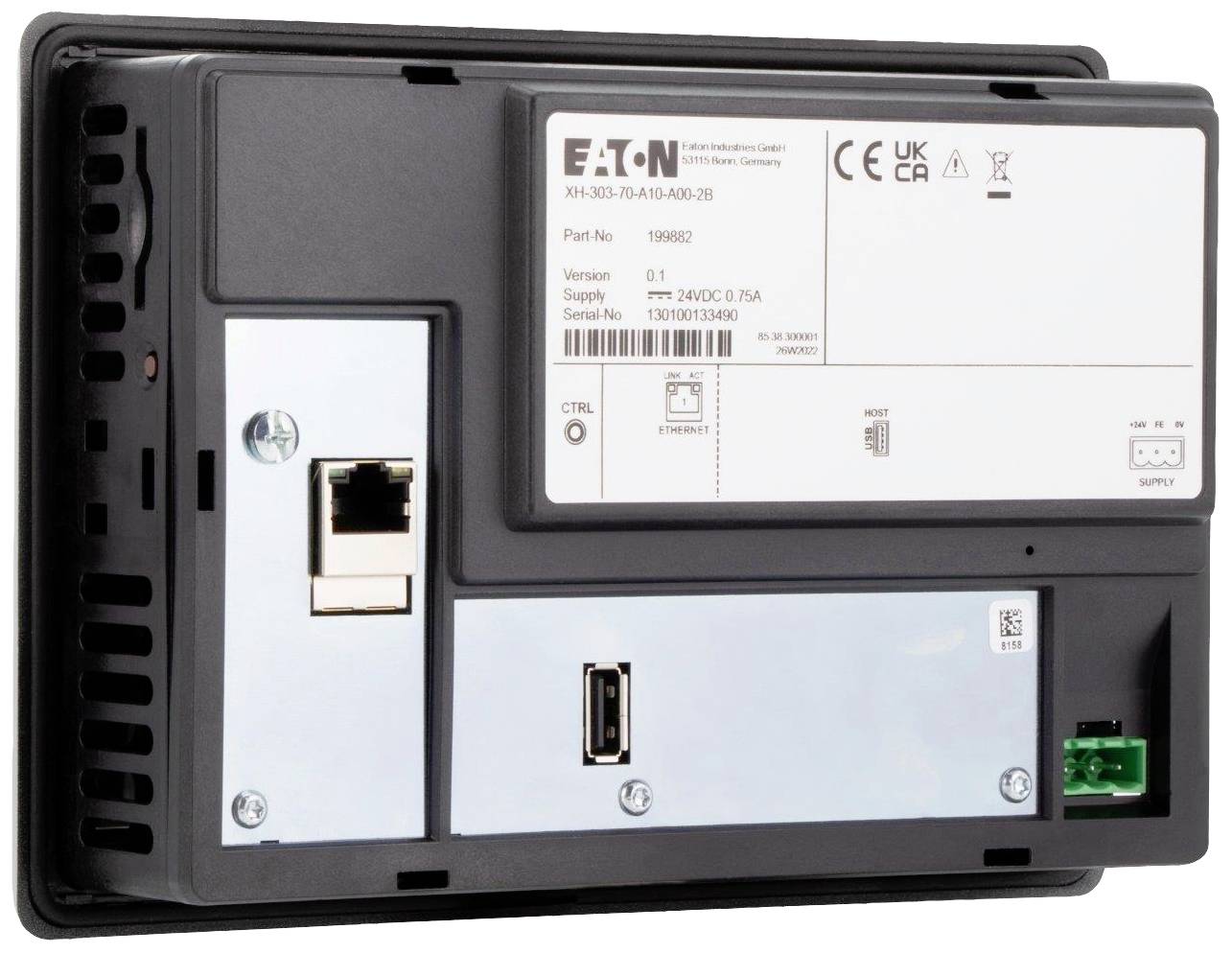

Stražnja strana tehničkog uređaja s različitim priključcima, uključujući Ethernet port i USB, te oznakama i serijskim brojem.

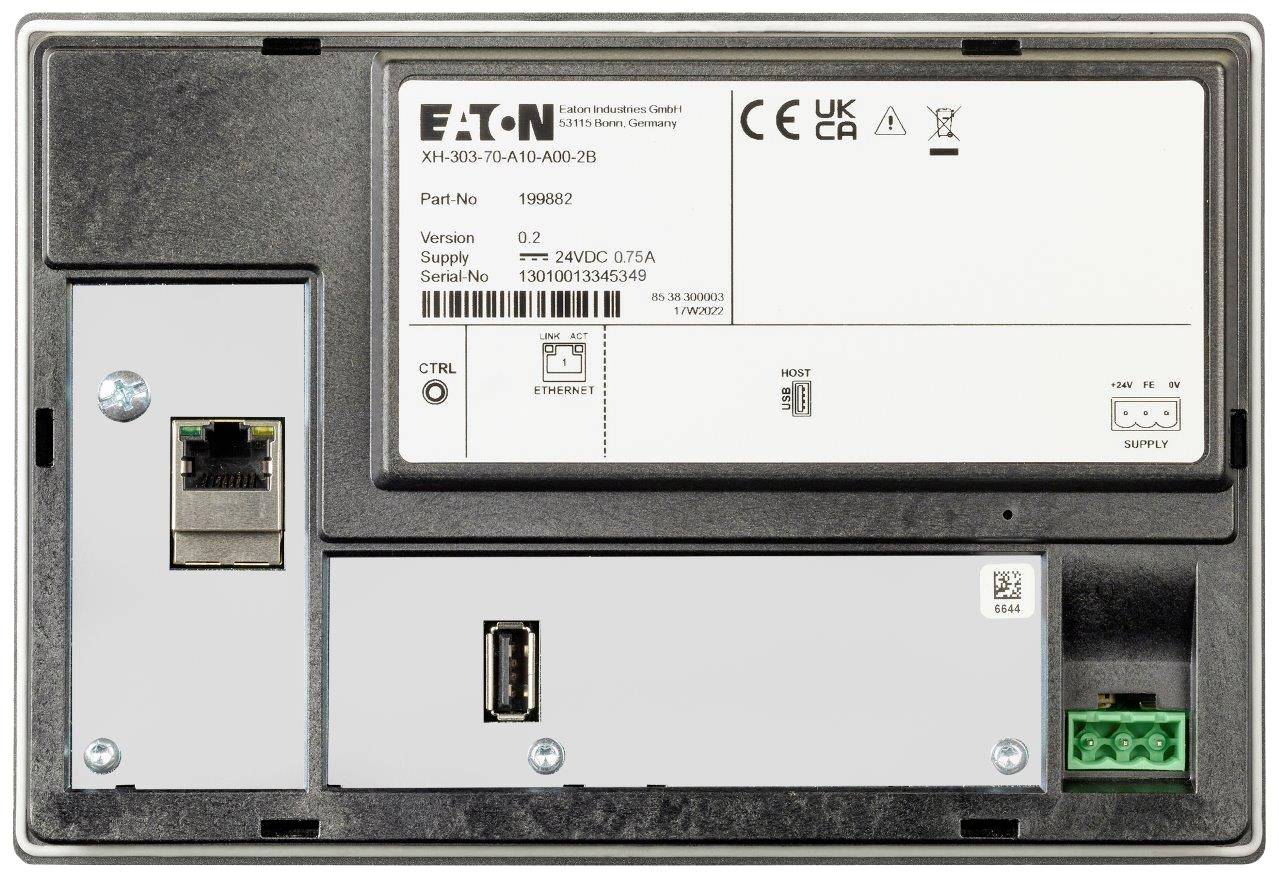

Stražnja strana elektroničkog uređaja s Ethernet i napajnim priključkom. Prikazuje model, serijski broj te podatke o proizvođaču.

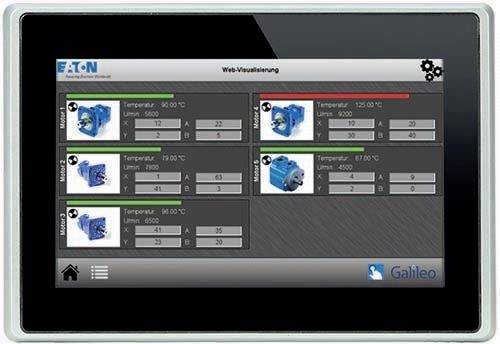

Zaslon osjetljiv na dodir kontrolnog sustava koji prikazuje četiri motora s različitim temperaturama i detaljima statusa. Gornji motor iznad ograničenja.

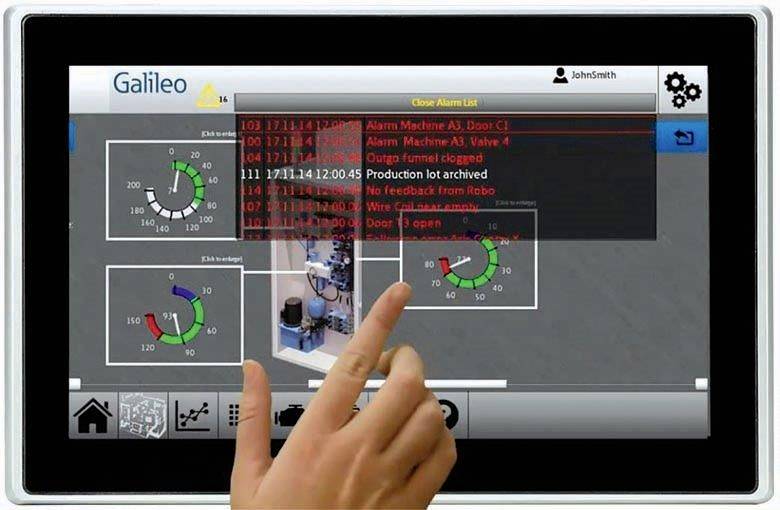

Prst pokazuje na tablet s programom za nadzor stroja. Prikazuju se dijagrami i alarmi.

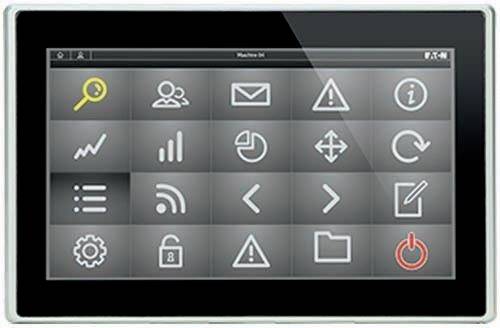

Zaslon osjetljiv na dodir prikazuje 20 različitih ikona, uključujući povećalo, e-poštu, znak upozorenja i tipku za isključivanje.

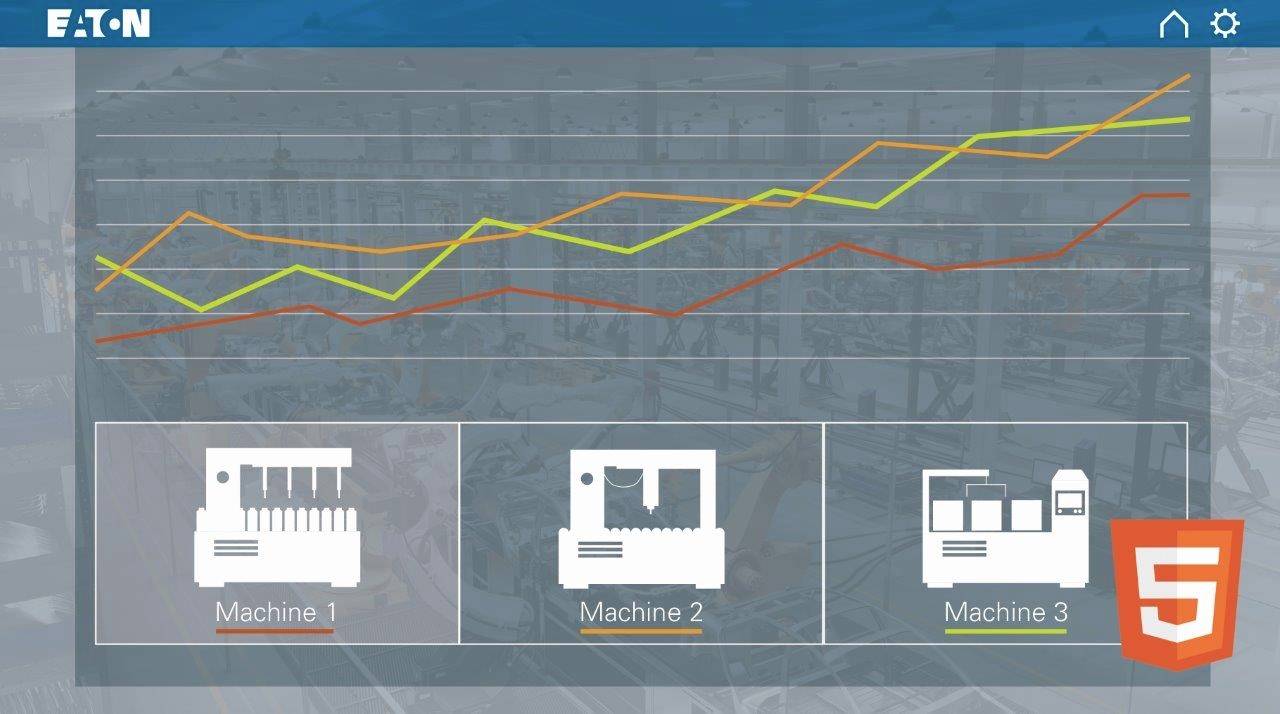

Dijagram prikazuje linije u porastu različitih boja. Ispod su prikazane tri mašine: 'Mašina 1', 'Mašina 2', 'Mašina 3'.

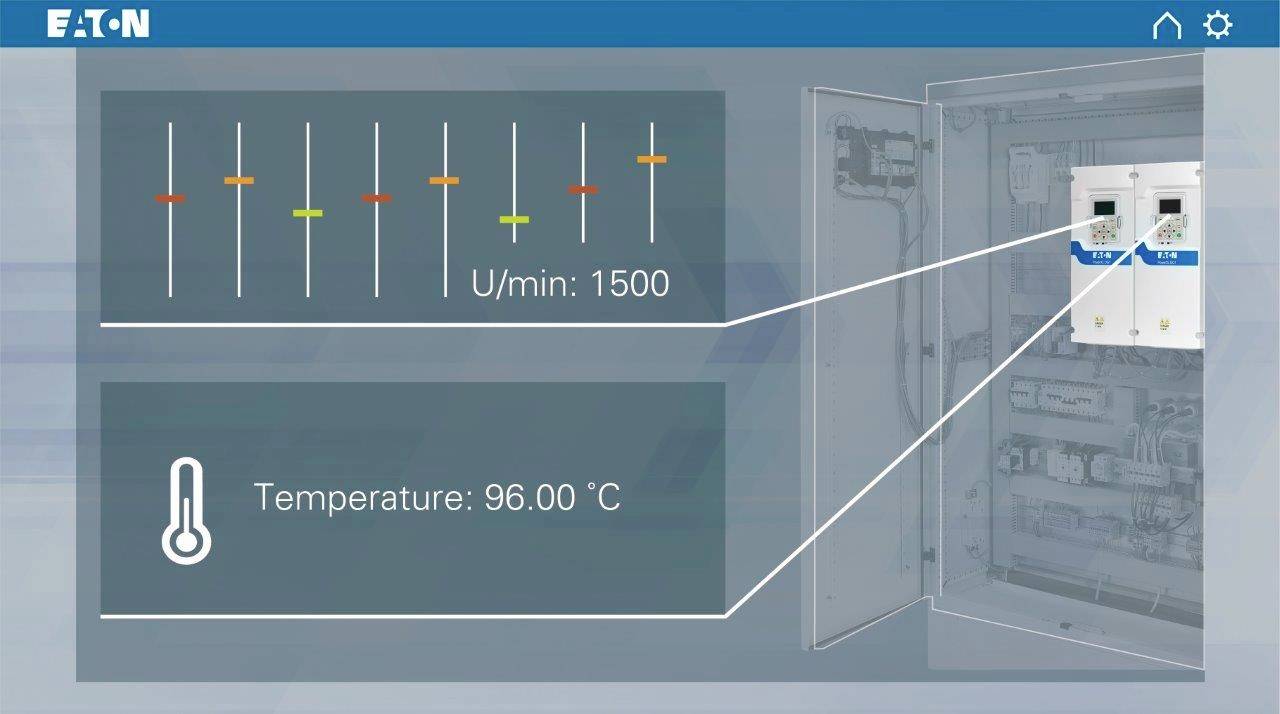

Displej sa sklopkama za broj okretaja: 1500 i temperaturu: 96 °C. Otvoreno kućište sklopke s detaljnim prikazom osigurača.

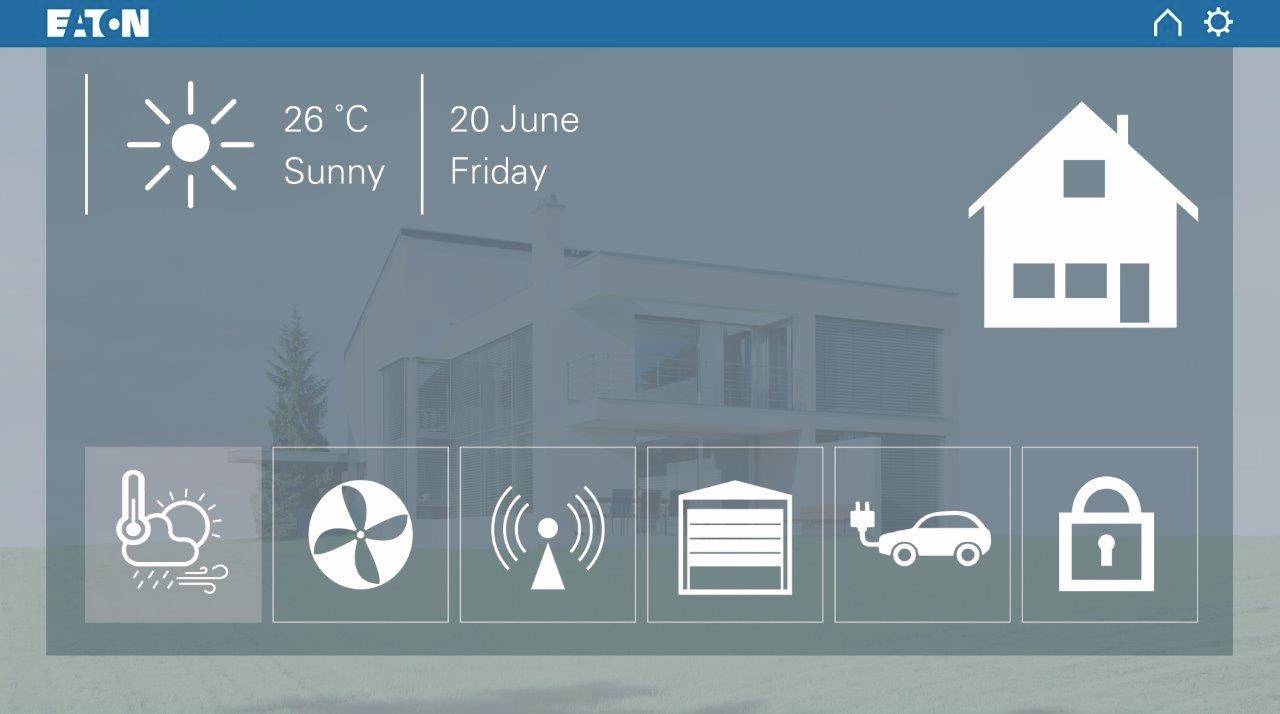

Najava vremena: '26°C, sunčano'. Datum: '20. lipnja, petak'. Simboli za upravljanje pametnim domom: klima, ventilacija, WLAN, garaža, automobil, sigurnost.

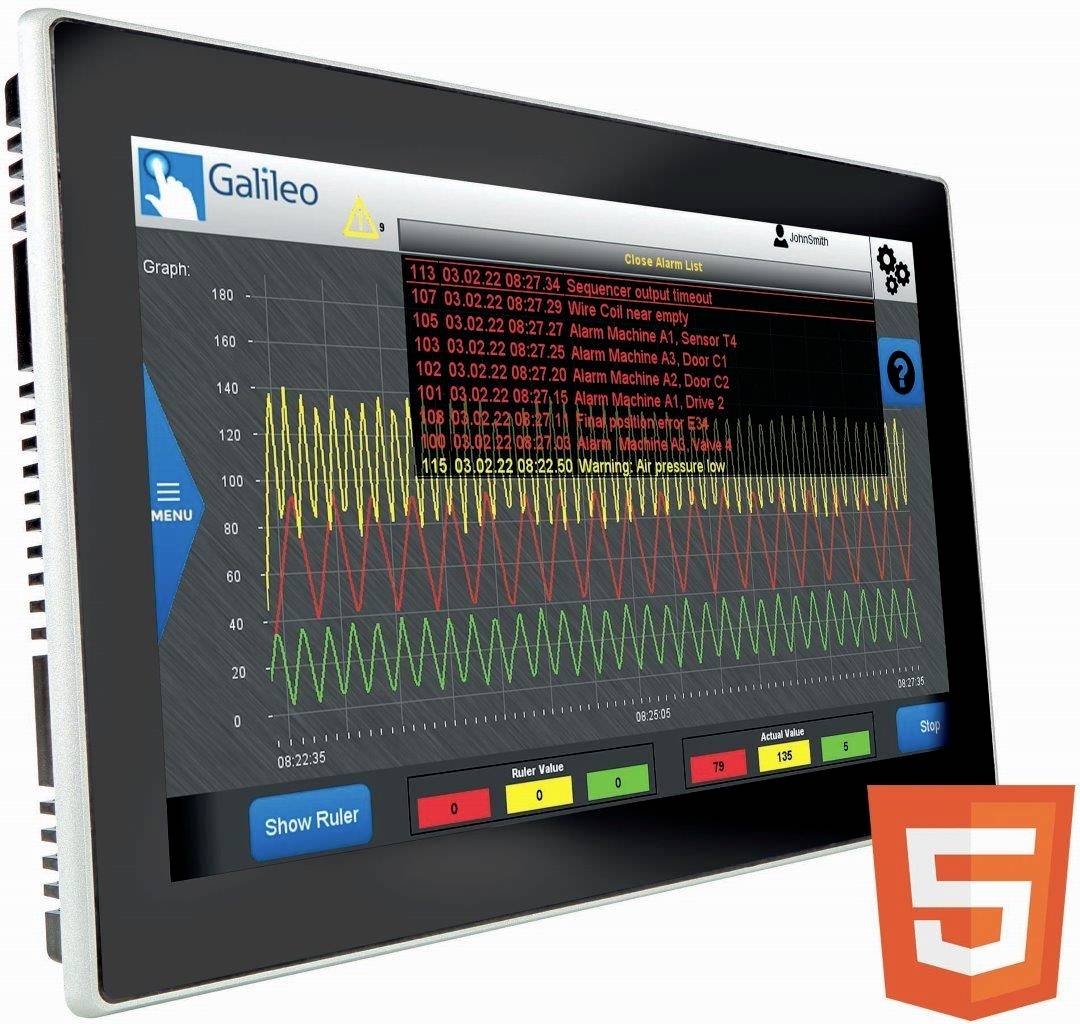

Zaslon prikazuje dijagram s mjernim vrijednostima i upozorenjima strojeva. U donjem desnom kutu vidljiv je HTML5 simbol.

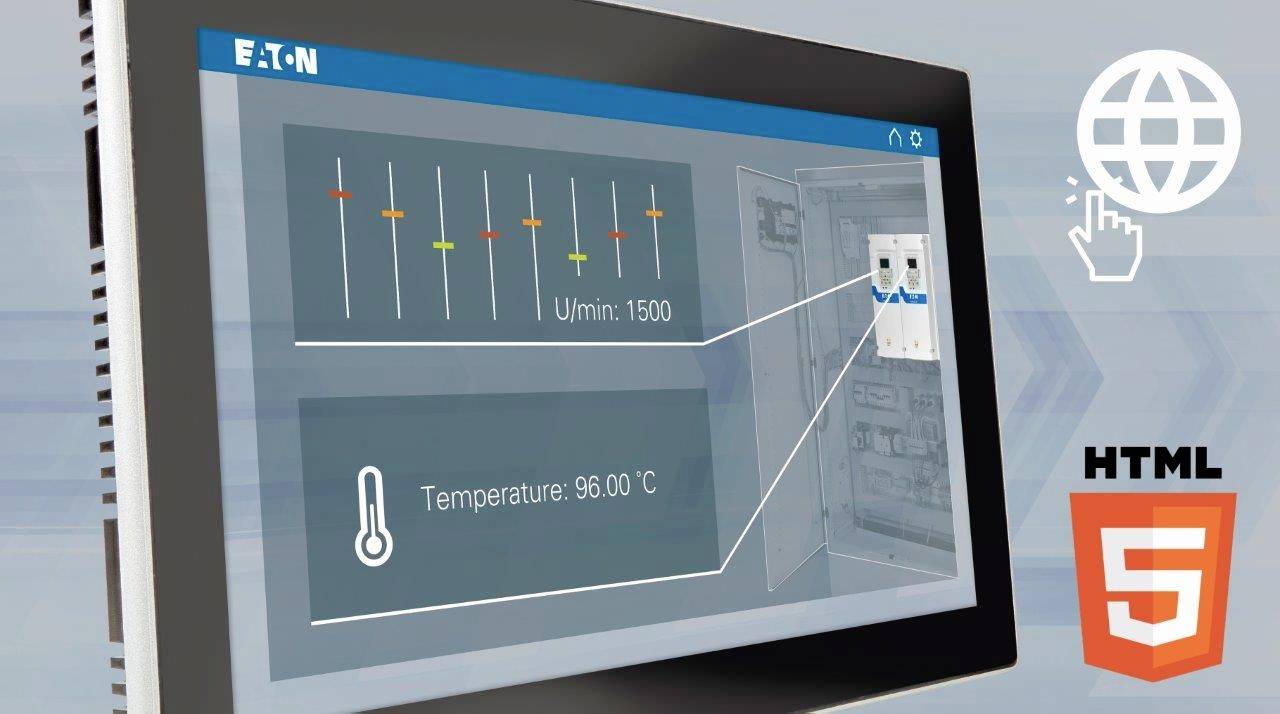

Zaslon prikazuje kontrolni sustav s temperaturnim prikazom (96°C) i naponskim vrijednostima (o/min: 1500). Vidljivi su simboli za Internet i HTML5.

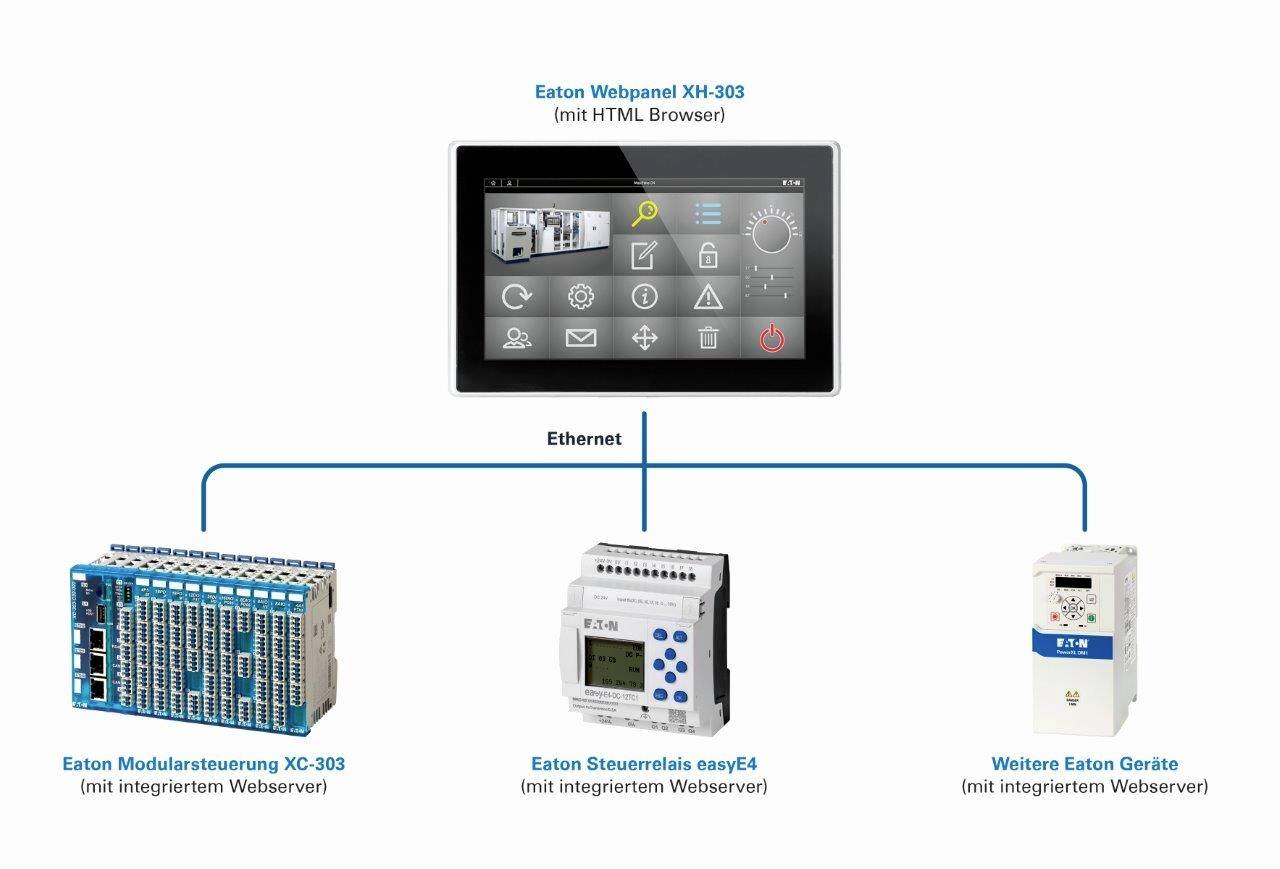

Ethernet mrežni dijagram prikazuje povezivanje Eaton Webpanels XH-303 s modulnim sustavom upravljanja, relejem za upravljanje i ostalim uređajima.

1/14

Tehnički list (PDF)

Nije dostupno

Ukupno (1.145,00 € / komad)

1.145,00 €

uklj. PDV

samo 72,75 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta zaslona: zaslon u boji, TFT
Tehnologija dodira: Kapacitivni višedodirni
Rezolucija: 1024x600px
Veličina: 7"
Operativni sustav: Linux

Vrsta proizvoda: Web panel

Sučelja: 1x Ethernet 1000Base-T/100Base-TX/10Base-T
1x USB Host 2.0

Tip: XH-303-70-A10-A00-2B

Proizvođač-br. dijela: 199882

Radni napon: 24 V/DC

Pogonski napon: 24 V/DC

Visina: 135 mm

Dužina: 196 mm

Širina: 51 mm

: sprijeda: IP65; priključak: IP20

Potrošnja struje: 0.6 A

dim.: (D x Š x V) 196 x 51 x 135 mm

Sadržaj: 1 St.

Prikaz: da

Maks. temperatura okoline: 50 °C

Min. temperatura okoline: 0 °C

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2909371 Eaton 199882 XH-303-70-A10-A00-2B Web panel

Upute za rad i sigurnost

Upute za rad i sigurnost 2909371 Eaton 199882 XH-303-70-A10-A00-2B Web panel

Informacije

Informacije 2909371 Eaton 199882 XH-303-70-A10-A00-2B Web panel

Izjava o sukladnosti

Izjava o sukladnosti 2909371 Eaton 199882 XH-303-70-A10-A00-2B Web panel

Opis

Vizualizacije temeljene na HTML 5, kao što je već slučaj s komercijalno dostupnim mobilnim uređajima poput pametnih telefona ili tableta, također se koriste u umreženom svijetu automatizacije. XH300 web panel podržava vas u decentraliziranoj vizualizaciji web sadržaja - na prikladan način. Zahvaljujući procesoru visokih performansi i snažnom RAM-u, čak i složen web sadržaj može se prikazati na uređajima. Web paneli s kapacitivnom multi-touch tehnologijom dostupni su u modernom dizajnu u tri različite veličine. Bilo u strojarstvu ili inženjeringu postrojenja, u automatizaciji zgrada, u IoT ili u aplikacijama pametne kuće - XH300 su prikladni za upotrebu u brojnim područjima primjene. Ovo također uključuje oštra industrijska okruženja.

Prilagodljiv
Uređaji se mogu instalirati u okomitom ili pejzažnom formatu radi uštede prostora. Orijentacija uređaja može se slobodno odabrati i prilagoditi vašim zahtjevima.

Robustan
Zbog modernog dizajna i prednje strane od ravnog i kaljenog stakla, web panel XH300 idealan je za industrijsku upotrebu.

Puštanje u rad je jednostavno
Integrirani web konfiguracijski alat dostupan je za puštanje u rad, koji učinkovito podržava korisnika s opsežnim opcijama konfiguracije. Pristup može biti s lokalnim preglednikom ili s preglednikom instaliranim na povezanom uređaju.

Sučelja na ploči
Sve varijante XH300 imaju integrirano Ethernet sučelje putem kojeg se web panel može povezati s drugim uređajima iz Eatonovog portfelja. To omogućuje besprijekoran prikaz vizualizacija lokalnih uređaja s integriranim web poslužiteljem. Dostupan je i USB priključak koji se može koristiti za ažuriranje firmvera uređaja XH300 ili za izvoz datoteka dnevnika.

Ekran visoke kvalitete
Sa svojim jasnim zaslonom visokog kontrasta, zaslon web ploče vrlo je čitljiv - čak i pri jakom ambijentalnom svjetlu. Bez obzira iz kojeg smjera korisnik gleda u zaslon, zahvaljujući velikom kutu gledanja, prikazani sadržaj uvijek je savršeno prikazan.

Snažna
Zbog visokih performansi sustava s CPU-om visokih performansi, uređaji XH300 nude sve preduvjete za moderno korisničko sučelje, brzu promjenu slike i integraciju multimedijskih elemenata kao što su video, PDF i web sadržaj.

Ovaj tekst je strojno preveden.
