Name: Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 aktivni odašiljač snage 1 St.
Brand: Dold
SKU: 2361002
Availability: BackOrder

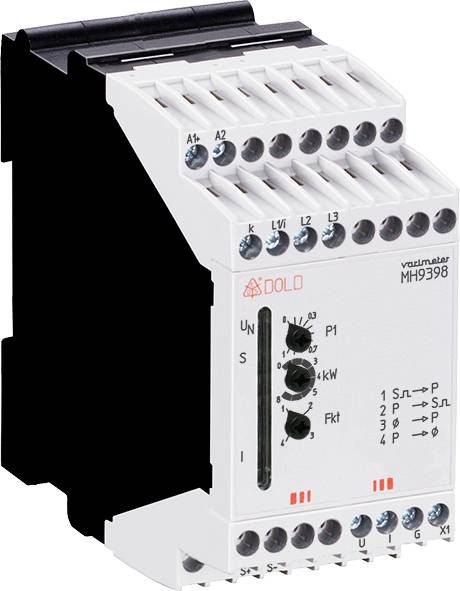

Slika prikazuje električni upravljački uređaj s više priključnih stezaljki i preklopnika, korišten za industrijske primjene.

Slika slična

Vrsta proizvoda

aktivni odašiljač snage

Tip

MH9398.11 AC12-230V UH=AC230V AC10A

dim.

(D x Š x V) 97 x 45 x 90 mm

Priključak

vijčana stezaljka

Izlazni signal (Napon)

0 … 10 V und 2 … 10 V

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,08.12.

Broj

kom. - zaliha Njemačka

Ukupno (535,00 € / komad)

535,00 €

uklj. PDV

samo 35,86 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Aktivni odašiljač snage

Svestrana uporaba zahvaljujući relejnim i analognim izlazima
Pouzdano otkrivanje preopterećenja mjerenjem aktivne snage
Za duži vijek trajanja vaših električnih pogona
Preventivni remont
Brža lokalizacija kvara

Tehnički podaci

Nazivna struja IN: AC 10 A
Područje mjerenja: AC 100 mA ... 10 A
Kapacitet preopterećenja
Neprekidno: 16 A
Kratko<10 s: maks. 25 A
Preopterećenje u trenutnom rasponu naznačeno je brzim treptanjem LED-a.
Nazivna frekvencija: 50/60 Hz
Frekvencijski raspon: 45 ... 400 Hz
Vrijednost odgovora: 0 ... 2,4 kW podesivo na skali apsolutnih vrijednosti
stav
Raspon: 8 raspona 0 ... 2,4 kW
Rel: fino podešavanje 0 ... 0,3 kW
Preciznost mjerenja
(u% vrijednosti postavke): ± 4%
Histereza
(u% vrijednosti postavke):<4%
Vrijeme reakcije:<350 ms
Zaobilaženje prilikom pokretanja: 500 ms fiksno
Kontakti: 1 kontakt za promjenu
Toplinska struja I.th: 4 A preklopni kapacitet prema AC 15: normalno otvoren: 3 A / AC 230 V IEC / EN 60947-5-1
NC kontakt: 1 A / AC 230 V IEC / EN 60947-5-1
Prema DC 13: 1 A / DC 24 V IEC / EN 60947-5-1
Električni vijek trajanja Pri 3 A, izmjenična struja 230 V cos ϕ = 1: 2 x 105Preklopni ciklusi IEC / EN 60947-5-1
Čvrstoća kratkog spoja Maksimalni osigurač: 4 A gG / gL IEC / EN 60947-5-1
Mehanički vijek trajanja: 30 x 106Ciklusi prebacivanja

Tip: MH9398.11 AC12-230V UH=AC230V AC10A

Vrsta proizvoda: aktivni odašiljač snage

dim.: (D x Š x V) 97 x 45 x 90 mm

Priključak: vijčana stezaljka

Izlazni signal (Napon): 0 … 10 V und 2 … 10 V

Izlazni signal (struja): 0 … 20 mA und 4 … 20 mA

Pogonski napon: 230 V/AC (max)

Pogonski napon maks.: 230 V/AC

Ulazni signal (struja): AC 100 mA ... 10 A

Sadržaj: 1 St.

Konfiguracija: dip sklopka

Širina: 45 mm

Visina: 90 mm

Dužina: 97 mm

Maks. temperatura okoline: +60 °C

Min. temperatura okoline: -20 °C

Opskrbni napon (num.): 230 V/AC

Opskrbni napon U(B): AC12-230V

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2361002 Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 aktivni odašiljač snage 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2361002 Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 aktivni odašiljač snage 1 St.

Opis

Odašiljač aktivne snage MH 9398 iz obitelji VARIMETER pouzdano prati aktivnu potrošnju jednofaznih električnih opterećenja. Vrijednost odziva postavlja se jednostavno pomoću 2 okretna prekidača. Ako se prekorači postavljena granična vrijednost, izlazni relej reagira. Uz to su dostupna 2 galvanski izolirana analogna izlaza. Trenutna vrijednost aktivne snage može se zatražiti putem toga. LED diode označavaju primijenjeni pomoćni napon i status prebacivanja izlaznog releja.

Odašiljač aktivne snage pogodan je za nadgledanje jednofaznih električnih industrijskih pogona s promjenjivim opterećenjima motora i ostalih jednofaznih opterećenja.

Prema IEC / EN 60255-1
· Metoda mjerenja: mjerenje aktivne snage / vatmetar
· Otkrivanje preopterećenja
· Galvanski izolirani analogni signali od - 0… 20 mA i 0… 10 V ili - 4… 20 mA i 2… 10 V
· Vrijednost odziva podesiva
· Fiksna histereza
· 1-fazna
· LED zaslon za pomoćni napon i položaj kontakta
· Princip zatvorenog kruga
Širina 45 mm
