Name: Datasensing svjetlosna rešetka DS4 Visina zaštitnog polja 1050 mm 24 V/DC Broj žarkova: 210
Brand: Datasensing
SKU: 3760014
Availability: BackOrder

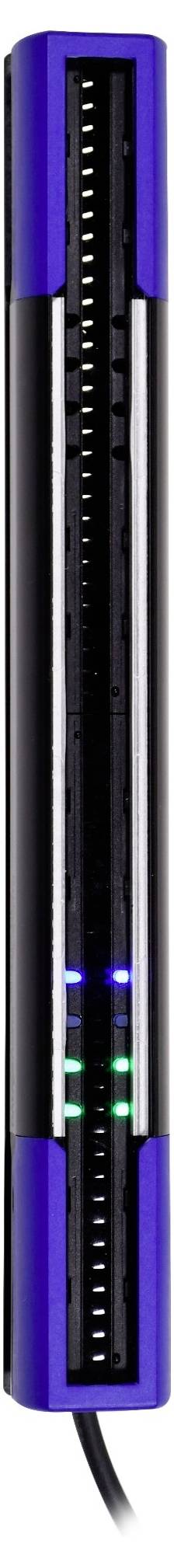

Dva crno-plava pravokutna senzora ili skeneera montirana vertikalno na bijeloj podlozi, svaki s kabelom koji se proteže prema dolje.

Datasensing svjetlosna rešetka DS4 Visina zaštitnog polja 1050 mm 24 V/DC Broj žarkova: 210-1

Datasensing svjetlosna rešetka DS4 Visina zaštitnog polja 1050 mm 24 V/DC Broj žarkova: 210-2

1/3

Vrsta proizvoda

svjetlosna rešetka

Dužina

35 mm

Visina

1060.5 mm

Tip

DS4

Izvedba

prijamnik

odašiljač

Tehnički list (PDF)

Dostava čet,05.11.

Broj

kom. - zaliha Njemačka

Ukupno (2.109,00 € / komad)

2.109,00 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

DS4 Osnovna svjetlosna mreža za detekciju i mjerenje

Kontrolirana visina od 1050 mm s razmakom greda od 5 mm
Kombinirani izlazi: Analogni (0-10V/4-20mA), Digitalni i IO-Link
Veliki domet do 5 m

Više informacija

Tehnički podaci

Materijal kućišta: Aluminij/PBT
Optički prozor PMMA

Vrsta proizvoda: svjetlosna rešetka

Tip: DS4

Izvedba: prijamnik
odašiljač

Radni napon: 24 V/DC

min. pogonski napon: 19.2 V

Pogonski napon maks.: 28.8 V

Pogonski napon: 19.2 - 28.8 V

Maks. potrošnja struje: 360 mA

Vrijeme odziva: 7.30 ms

Preklopni napon (maks.): 28.8 V/DC

Prebacivanje struje (maks.): 100 mA

Rezolucija - optička: 10 x 5 mm

Najmanji objekt za prepoznavanje (promjer): 10 mm

Priključak: M12, 5-polni

Duljina kabela: 200 mm

Tip odašiljača: LED infracrveni

Valna duljina: 850 nm

Raspon (min.): 0.2 m

Raspon (maks.): 5 m

Izlazi: digitalni
analogni
IO-Link

Izlazni signal (min.): 4 mA

Izlazni signal (maks.): 20 mA

Izlazna struja: 100 mA

Dozvole (Senzori): CE

Žarkovi: 210

Širina razmaka: 5 mm

Pojedinačna ogledala: 210

Razdalja među ogledalima: 5 mm

Širina zaštitnog polja (min.): 200 mm

Širina zaštitnog polja (maks.): 5000 mm

Visina zaštitnog polja: 1050 mm

Visina ogledala: 1050 mm

Visina aluminijskog profila: 1060.5 mm

Ukupna visina: 1060.5

Sadržaj: 1 St.

: IP65/67

Dužina: 35 mm

Širina: 40 mm

Visina: 1060.5 mm

dim.: (D x Š x V) 35 x 40 x 1060.5 mm

Min. temperatura: -30 °C

Maks. temperatura: 55 °C

Varijante(Sve stavke su s uklj. PDV-om)

Dužina

Širina

Vrsta zaštite

Raspon (maks.)

Visina

Vrsta proizvoda

Datasensing svjetlosna rešetka DS4 Visina zaštitnog polja 1050 mm 24 V/DC Broj žarkova: 210

Kataloški br.:3760014

Dostava čet,05.11.

Conrad Electronic

Ovaj proizvod

35 mm

40 mm

IP65/67

5 m

1060.5 mm

svjetlosna rešetka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.109,00 €^*

Datasensing svjetlosna rešetka DS4 Visina zaštitnog polja 1050 mm 24 V/DC Broj žarkova: 105

Kataloški br.:3760047

Dostava čet,05.11.

Conrad Electronic

40 mm

35 mm

IP65

7 m

1059 mm

svjetlosna rešetka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.465,00 €^*

Datasensing svjetlosna rešetka DS4 Visina zaštitnog polja 1050 mm 24 V/DC Broj žarkova: 42

Kataloški br.:3760080

Dostava čet,05.11.

Conrad Electronic

40 mm

35 mm

IP65

13 m

1059 mm

svjetlosna rešetka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.209,00 €^*

Datasensing svjetlosna rešetka DS4 Visina zaštitnog polja 1200 mm 24 V/DC Broj žarkova: 120

Kataloški br.:3760048

Dostava čet,05.11.

Conrad Electronic

40 mm

35 mm

IP65

7 m

1209 mm

svjetlosna rešetka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.625,00 €^*

plus 30,00 € doplata za glomaznu robu

Datasensing svjetlosna rešetka DS4 Visina zaštitnog polja 1200 mm 24 V/DC Broj žarkova: 240

Kataloški br.:3760015

Dostava čet,05.11.

Conrad Electronic

40 mm

35 mm

IP65/67

5 m

1210.5 mm

svjetlosna rešetka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.359,00 €^*

plus 30,00 € doplata za glomaznu robu

Datasensing svjetlosna rešetka DS4 Visina zaštitnog polja 1200 mm 24 V/DC Broj žarkova: 48

Kataloški br.:3760081

Dostava čet,05.11.

Conrad Electronic

35 mm

40 mm

IP65

13 m

1209 mm

svjetlosna rešetka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.329,00 €^*

plus 30,00 € doplata za glomaznu robu

Datasensing svjetlosna rešetka DS4 Visina zaštitnog polja 1350 mm 24 V/DC Broj žarkova: 135

Kataloški br.:3760049

Dostava čet,05.11.

Conrad Electronic

40 mm

35 mm

IP65

7 m

1359 mm

svjetlosna rešetka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.779,00 €^*

plus 30,00 € doplata za glomaznu robu

Datasensing svjetlosna rešetka DS4 Visina zaštitnog polja 1350 mm 24 V/DC Broj žarkova: 270

Kataloški br.:3760016

Dostava čet,05.11.

Conrad Electronic

35 mm

40 mm

IP65/67

5 m

1360.5 mm

svjetlosna rešetka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.609,00 €^*

plus 30,00 € doplata za glomaznu robu

Datasensing svjetlosna rešetka DS4 Visina zaštitnog polja 1350 mm 24 V/DC Broj žarkova: 54

Kataloški br.:3760082

Dostava čet,05.11.

Conrad Electronic

40 mm

35 mm

IP65

13 m

1359 mm

svjetlosna rešetka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.449,00 €^*

plus 30,00 € doplata za glomaznu robu

Datasensing svjetlosna rešetka DS4 Visina zaštitnog polja 1500 24 V/DC Broj žarkova: 150

Kataloški br.:3760050

Dostava čet,05.11.

Conrad Electronic

40 mm

35 mm

IP65

7 m

1509 mm

svjetlosna rešetka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.935,00 €^*

plus 30,00 € doplata za glomaznu robu

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3760014 Datasensing svjetlosna rešetka DS4 Visina zaštitnog polja 1050 mm 24 V/DC Broj žarkova: 210

Upute za rad i sigurnost

Upute za rad i sigurnost 3760014 Datasensing svjetlosna rešetka DS4 Visina zaštitnog polja 1050 mm 24 V/DC Broj žarkova: 210

Opis

Osnovna verzija mjerne svjetlosne mreže za jednostavne industrijske primjene, koja kombinira pouzdane performanse s jednostavnom konfiguracijom putem IO-Linka ili kabela.

Ovaj tekst je strojno preveden.
