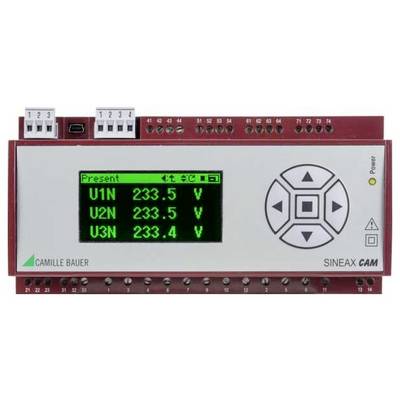

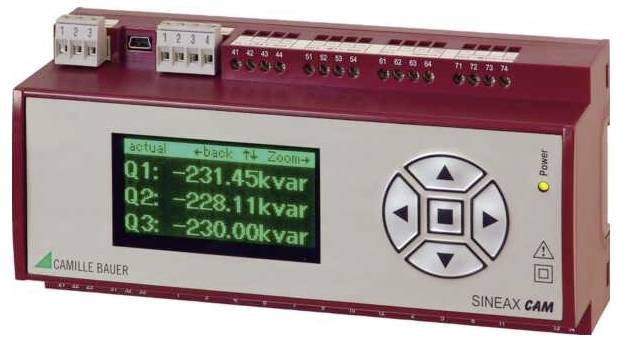

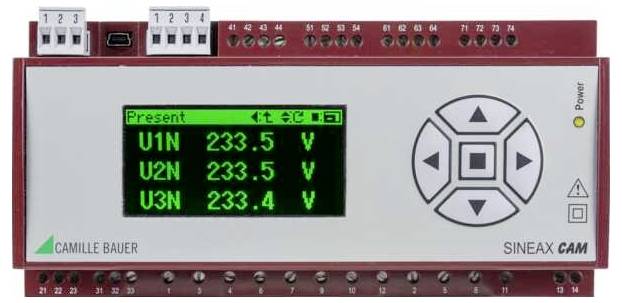

Camille Bauer SINEAX CAM uređaj za analizu mreže

Univerzalna mjerna jedinica za velike struje. SINEAX CAM je dizajniran za mjerenja u električnim distribucijskim mrežama ili industrijskim postrojenjima. To se može optimalno prilagoditi pojedinačnim primjenama i informacijskim potrebama. Visokoučinkoviti mjerni sustav može odrediti trenutno stanje mreže, dodatno opterećenje nelinearnih potrošača i ukupnu iskorištenost sustava napajanja. Nadalje, besprijekorno mjerenje jamči da se svaka promjena u mreži pouzdano bilježi, uzima u obzir u podacima mjerenja i pohranjivanju ekstremnih vrijednosti. Osnovna točnost je 0,1% (U, I) ili 0,2% za ostale veličine. Zbog programabilnog razdoblja akvizicije i visoke brzine uzorkovanja, uređaj je također prikladan za akviziciju posebnih ulaznih signala s promjenjivim intervalom mjerenja (npr. kontrole punog vala), modificiranim oblikom sinusnog vala (npr. kontrole faznog kuta) ili jakim izobličenjem. Opcionalno I/O sučelje može se individualno prilagoditi svim potrebama. Dostupne su do 4 skupine terminala, od kojih se svakoj može dodijeliti jedna od pet mogućih funkcija. Besprijekorno (neprekidno) mjerenje. Prilagodba mjernom zadatku putem konfiguriranog intervala mjerenja i podesivih raspona preopterećenja. Pogodno za mreže s velikim izobličenjima, upravljanje punim valom ili faznim kutom. I/O sučelje prilagodljivo individualnim potrebama. Konfiguracija i upit mjerenja putem USB i Modbus sučelja (RS485). Zapisivanje minimalnih i maksimalnih vrijednosti s vremenskom oznakom. Interni brojači energije za izmjerenu mrežu ili vanjske veličine. Konfiguracija Bez zaslona 45…50/60…65 Hz Hn: 24…60 V DC Modbus I/O modul 1: 2 analogna izlaza bipolarna +/- 20 mA I/O modul 2: 2 analogna izlaza bipolarna +/- 20 mA I/O modul 3: 2 analogna izlaza bipolarna +/- 20 mA I/O modul 4: 2 analogna izlaza bipolarna +/- 20 mA Protokol ispitivanja Engleski Bez loggera Bez alarma, događaja ili popisa operatera Ethernet, Modbus/TCP protokol Komunikacija Ethernet, Modbus/TCP protokol Kibernetička sigurnost (OT) / Kibernetička zaštita Sigurnosni sustav za postavljanje prava pristupa za do 3 korisnika Ostale značajke 4 kanala za mjerenje struje i 3 kanala za mjerenje napona s točnošću od 0,1% Kategorija mjerenja 600 V, CAT III (napon), 300 V, CAT III (struja) Analogni izlazi bipolarni +/-20 mA Snimanje min. i maks. vremenske oznake, interni brojač energije, promjenjiva brzina, izmjerene vrijednosti na izlazima, logički modul, izvješće o ispitivanju. Uključeno u isporuku.
