Name: Bürkert ventil sa sjedištem 6407 325971 0 do 10 bar 1 St.
Brand: Bürkert
SKU: 3047379
Availability: BackOrder

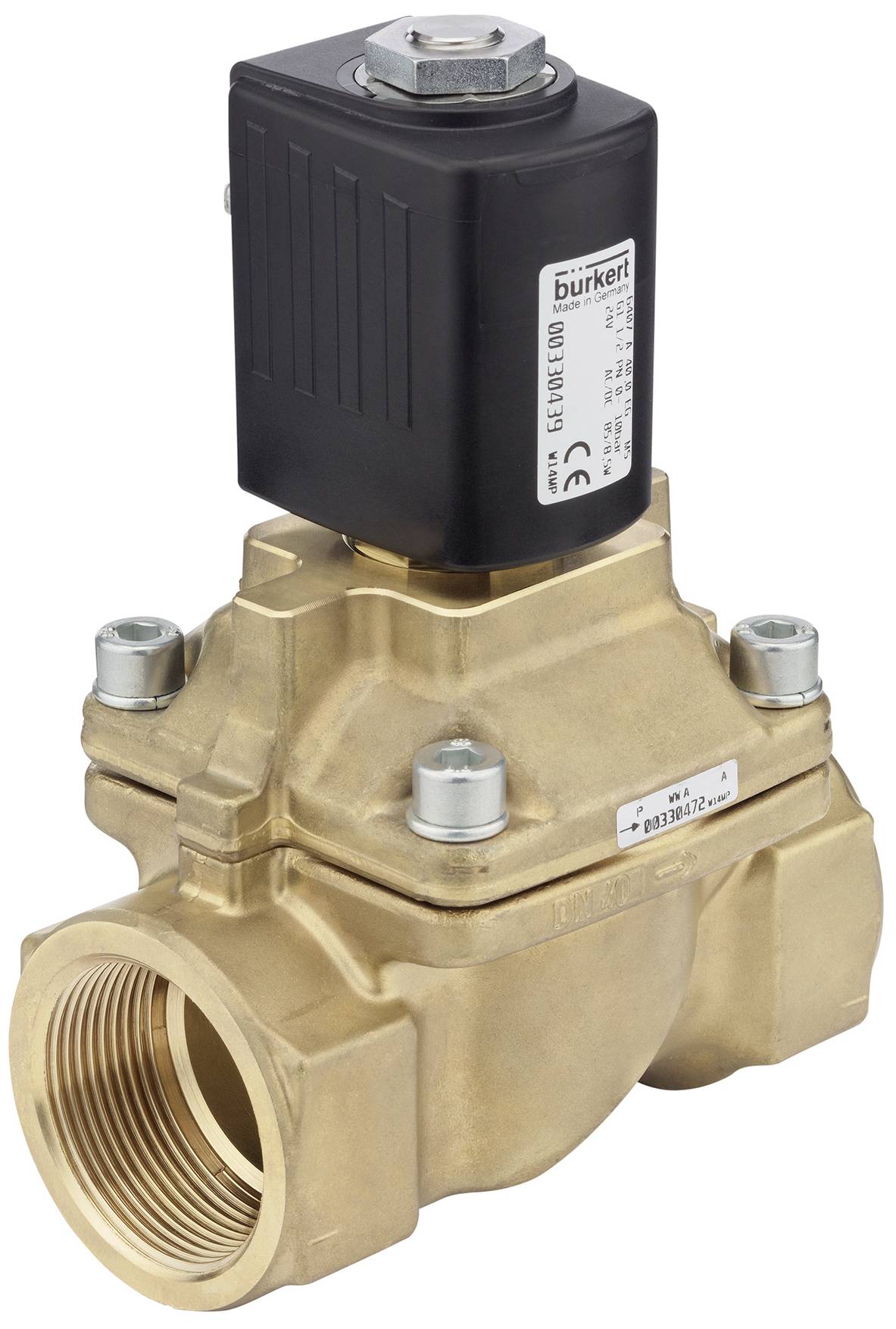

Mjerni ventil od mjeda s crnom upravljačkom glavom, korišten za regulaciju protoka tekućina ili plinova u industrijskim primjenama.

Slika slična

Tehnički list (PDF)

Dostava pon,26.10.

1 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (529,00 € / komad)

529,00 €

uklj. PDV

samo 35,86 €

Dostupno još samo 1 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Materijal za brtvljenje - kategorija materijala brtve sjedala: plastika
Materijal za brtvljenje - materijal za brtvljenje sjedišta: PTFE (politetrafluoretilen)
Materijal za brtvljenje - brtvljenje prema van Materijal: grafit
Tlak i temperatura - Temperatura medija min: -40 °C
Tlak i temperatura - temperatura medija max: 150 °C
Tlak i temperatura - Temperatura okoline max: 45 °C
Tlak i temperatura - nazivni tlak min: 0 bara
Tlak i temperatura - Dizajn otporan na protupritisak: Ne
Tlak i temperatura - Nazivni maksimalni tlak (tekućina): 10 bara
Električni priključak - utičnica za uređaj uključena u isporuku: nije uključena
Električni priključak - Vrsta električnog priključka: uzorak konektora oblik A prema DIN EN 175301-803
Električni priključak - Položaj električnog priključka: lijevo u smjeru protoka
Električni priključak - Električni priključak Broj kontakata: 2 + zaštitni vodič
Svojstva uređaja - Ugradbena duljina: 100 mm
Svojstva uređaja - Glavni ventil Princip rada: Sjedišni ventil
Svojstva uređaja - Otvoreno uklopno vrijeme maks.: 200 ms
Svojstva uređaja - uklopno vrijeme zatvaranja max.: 500 ms
Svojstva uređaja - Nominalni način rada/radni ciklus: 100%
Svojstva uređaja - Integrirano smanjenje snage: Ne
Svojstva uređaja - Struktura ventila: Ventil kompletan
Svojstva uređaja - Protok: preko sjedala
Svojstva uređaja - vakuumska izvedba: Br
Karakteristike uređaja - verzija za kisik: Br
Svojstva uređaja - Vrsta pogona: podizno sidro
Svojstva uređaja - Rad: kontrolirano silom
Svojstva uređaja - Odvajanje medija: Ne
Svojstva uređaja - funkcija uključivanja/isključivanja
Svojstva uređaja - vrijeme uklopa otvaranja min: 100 ms
Svojstva uređaja - uklopno vrijeme zatvaranja min: 300 ms
Svojstva uređaja - Izvršenje analize: Br
Svojstva uređaja - Postavka ventila Vrijeme otvaranja: Br
Svojstva uređaja - Postavka ventila Vrijeme zatvaranja: Br
Karakteristike uređaja - ventil uljnog plamenika: Br
Karakteristike uređaja - Steam verzija: Da
Svojstva uređaja - vodilica jezgre: klizni prsten
Karakteristike uređaja - Glavni ventil s integriranim sitom: Br
Nazivni promjer (Kv vrijednost) - QNn vrijednost (plin): 6.100 l/min
Nazivna širina (Kv vrijednost) - Nazivna širina glavnog ventila 1 (P) (mm): 20 mm
Nazivni promjer (Kv vrijednost) - Kv vrijednost (voda): 5,7 m3/h
Nazivna veličina (Kv vrijednost) - Nazivna veličina glavnog ventila 1 (in): 3/4 inča
Procesni/cijevni priključak - Cijevni priključak 1 tip: unutarnji navoj
Proces / linijski priključak - Linijski priključak 1 oznaka navoja: 3/4
Procesni/linijski priključak - Linijski priključak 1 vrsta navoja: G
Procesni/cijevni priključak - Cijevni priključak 2 tip: unutarnji navoj
Proces / linijski priključak - linijski priključak 2 vrsta navoja: G
Proces / linijski priključak - linijski priključak 2 oznaka navoja: 3/4
Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP65
Napon - Napon baterije: br
Napon - Napon min / Nazivni napon: 110 V
Napon - Napon max / Nazivni napon: 110V
Napon - AC napon: Da
Napon - DC napon: Br
Napon - pozitivna tolerancija napona: 10%
Napon - negativna tolerancija napona: 10%
Zavojnica (jezgra) - Veličina zavojnice: 42 mm
Zavojnica (jezgra) - ožičenje zavojnice Zaštita od prenapona: bez
Zavojnica (jezgra) - ispravljač ožičenja zavojnice: br
Zavojnica (jezgra) - slobodno ožičenje zavojnice dioda: br
Zavojnica (jezgra) - Kick and Drop zavojnica: Moguća tehnologija za uštedu energije Moguća tehnologija za uštedu energije
Zavojnica (jezgra) - Niskošumni dizajn: br
Zavojnica (jezgra) - Vrsta zavojnice: priključena
Zavojnica (jezgra) - Materijal zavojnice (prekrivanje): EP (epoksi smola)
Zavojnica (jezgra) - Zavojnica Posebnost: za visoke temperature
Zavojnica (jezgra) - Klasa toplinske izolacije pogona: H
Zavojnica (jezgra) - sklopna snaga AC: 150 V
A
Zavojnica (jezgra) - dio u kontaktu s medijem Materijal jezgre: nehrđajući čelik
Zavojnica (jezgra) - dio u kontaktu s medijem Materijal čepa: nehrđajući čelik
Materijali - Glavni ventil Materijal u kontaktu s medijem: mesing
Materijali - Materijal sjedišta ventila: nehrđajući čelik
Način rada - Priključak fluidnog voda Broj: 2
Način rada - funkcija ventila Broj položaja prekidača: 2
Način rada - funkcija ventila: A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC) A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC)
Način rada - ručni rad: Br
Odobrenja - Nazivna snaga: 16 W
Frekvencija napona: 50Hz

Vrsta proizvoda: ventil sa sjedištem

Pogonska tempratura: -40 °C (min)

Min. radna temperatura: -40 °C

Proizvođač-br. dijela: 325971

dim.: (Ø x D) 20 mm x 100 mm

Radni tlak (maks: 10 bar

Radni tlak (min.): 0 bar

Područje radnog tlaka: 0 do 10 bar

Radni medij: tekućine

Dubina: 100 mm

Promjer: 20 mm

: IP65

Vrsta: 6407

Maks. temperatura medija: 150 °C

Min. temperatura medija: -40 °C

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3047379 Bürkert ventil sa sjedištem 6407 325971 0 do 10 bar 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3047379 Bürkert ventil sa sjedištem 6407 325971 0 do 10 bar 1 St.

Opis

Ventil 6407 je klipni ventil sa servo upravljanjem. Fiksna spojka upravljačkog ventila i klipa omogućuje otvaranje ventila bez diferencijalnog tlaka. Kao klipni ventil, tip 6407 je posebno prikladan za plin i paru, kao i tekućine s niskim radnim temperaturama ispod 0°C. Kako bi se povećao tlak i sigurnost curenja, čep i vodeća cijev jezgre zavareni su zajedno. Dostupne su različite kombinacije materijala za brtvljenje ovisno o primjeni. Zavojnice su prešane kemijski vrlo otpornim epoksidom. Kako bi se smanjila potrošnja električne energije tijekom rada, dostupne su zavojnice s integriranom "Kick and Drop" (KD) elektronikom u tehnologiji dvostruke zavojnice. U kombinaciji s čepom prema DIN EN 175301-803 Forma A, ventili zadovoljavaju klasu zaštite IP65.

Ovaj tekst je strojno preveden.
