Slika slična

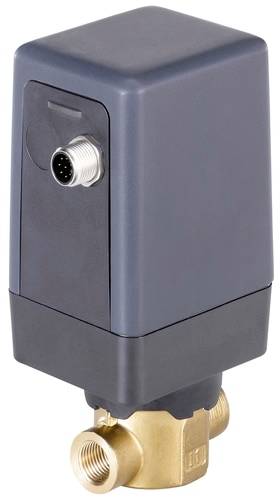

Bürkert proporcionalni regulacijski ventil tlaka 376882 3280 G 1/4 Nazivna širina 3 mm Materijal kućišta PC Brtveni mate
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (929,00 € / komad)
929,00 €
uklj. PDV
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert proporcionalni regulacijski ventil tlaka 376882 3280 G 1/4 Nazivna širina 3 mm Materijal kućišta PC Brtveni material FKM 1 St.
- Pogon nije u kontaktu s medijem
- Izvrstan raspon podešavanja i brzo vrijeme odziva
- Niska potrošnja električne energije
- Nazivna širina priključka DN 8...15
- Varijante: standard, pozicioner, procesni regulator; kao i visokotlačne varijante do 22 bara
Tehnički podaci
- Pogon - materijal pogona: PC (polikarbonat)
- Pogon - Materijal pogona 2: PPS (polifenilen sulfid)
- Materijal za brtvljenje - materijal za brtvljenje sjedišta: FKM (fluoro guma)
- Tlak i temperatura - Temperatura medija min: 0 °C
- Tlak i temperatura - Temperatura medija max: 70 °C
- Tlak i temperatura - Min. temperatura okoline: -10 °C
- Tlak i temperatura - Temperatura okoline max: 50 °C
- Tlak i temperatura - nazivni tlak min: 0 bara
- Tlak i temperatura - Nazivni tlak max: 15 bara
- Ulazi/izlazi - Izlaz 1 tipa analogne struje: 4-20 mA
- Ulazi/Izlazi - Ulazi/Izlazi: 1 analogni ulaz + 1 analogni izlaz
- Ulazi/izlazi - Ulaz 1 tipa analogne struje: 4-20 mA
- Električni priključak - Električni priključak 1 tipa: Utikač - M12
- Električni priključak - Električni priključak 1 Broj kontakata: 8 ST
- Električni priključak - Električni priključak 1 tip: muški
- Funkcije - Funkcija: regulacijski ventil
- Funkcije - Hitno resetiranje: Ne
- Funkcije - Električna funkcija: reguliranje položaja
- Svojstva uređaja - Podskupina proizvoda: Kompaktni ventili
- Svojstva uređaja - Glavni ventil Princip rada: Globusni ventil
- Svojstva uređaja - protok: ispod sjedala
- Svojstva uređaja - vakuumska izvedba: Br
- Karakteristike uređaja - verzija za kisik: Br
- Nazivni promjer (Kv vrijednost) - Kv vrijednost (voda): 0,3 m3/h
- Nazivna širina (Kv vrijednost) - Nazivna širina sjedišta: 3 mm (1/8")
- Procesni/cijevni priključak - Cijevni priključak 1 tip: unutarnji navoj
- Priključak za proces/liniju - Materijal priključka za vod: nehrđajući čelik
- Procesni/vodni priključak - vodni priključak 1 nazivna širina: 1/4"
- Procesni / linijski priključak - linijski priključak 1 standard: G
- Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP54
- Softver/komunikacija - Komunikacijsko sučelje Hardver 1: M12 8-pinski
- Softver/komunikacija - Komunikacijski protokol s hardverom 1 büS: Da
- Napon - napon min / nazivni napon: 24 V
- Napon - Napon max / Nazivni napon: 24 V
- Napon - AC napon: Br
- Napon - DC napon: Da
- Napon - pozitivna tolerancija napona: 10%
- Napon - negativna tolerancija napona: 10%
- Zavojnica (jezgra) - Potrošnja električne energije min.: 1 W
- Zavojnica (jezgra) - Potrošnja električne energije max.: 12 W
- Zavojnica (jezgra) - Klasa toplinske izolacije pogona: A
- Način rada - Priključak fluidnog voda Broj: 2
- Vrsta
376882
- Vrsta proizvoda
proporcionalni regulacijski ventil tlaka
- Radni napon
24 V/DC
- Materijal kućišta
PC
- Priključak
G 1/4
- Radni tlak (maks
15 bar
- Pogonska tempratura
0 °C (min)
- Min. radna temperatura
0 °C
- Potrošnja struje
12 W
- Proizvođač-br. dijela
376882
- Radni tlak (min.)
0 bar
- Brtveni material
FKM
- Temperaturni opseg medija
0 do 70 °C
- Maks. temperatura medija
70 °C
- Min. temperatura medija
0 °C
- Medium
plinoviti mediji
- Nazivna širina
3 mm
IP54
- Ulaz za podešavanje vrijednosti
4-20 mA
- Maks. temperatura okoline
50 °C
- Min. temperatura okoline
-10 °C
- Način rada
izravno djelovanje
- Kv vrijednost
0.3 m³/h
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3047975 Bürkert proporcionalni regulacijski ventil tlaka 376882 3280 G 1/4 Nazivna širina 3 mm Materijal kućišta PC Brtveni mate
Upute za rad i sigurnost
Upute za rad i sigurnost 3047975 Bürkert proporcionalni regulacijski ventil tlaka 376882 3280 G 1/4 Nazivna širina 3 mm Materijal kućišta PC Brtveni mate
Opis
Motorizirani ventil s izravnim djelovanjem tip 3280 prikladan je za mjerenje tekućina i plinova u zatvorenim ili otvorenim regulacijskim krugovima. Ventil pokreće linearni koračni motor. Integrirana elektronika čini integraciju procesa mnogo lakšom; nisu potrebni dodatni upravljački moduli. Motor ne zahtijeva nikakvu energiju za održavanje određenog otvora ventila. Ovo svojstvo može drastično smanjiti energetske zahtjeve sustava i time ga učiniti učinkovitijim.
Tip 3280 dostupan je kao standardni ON/OFF ili proporcionalni ventil, kao varijanta s integriranim pozicionerom i kao varijanta s integriranim procesnim regulatorom.
Ovaj tekst je strojno preveden.
Tip 3280 dostupan je kao standardni ON/OFF ili proporcionalni ventil, kao varijanta s integriranim pozicionerom i kao varijanta s integriranim procesnim regulatorom.
Ovaj tekst je strojno preveden.
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
