Name: Bürkert proporcionalni regulacijski ventil tlaka 189345 2836 G 1/2 Nazivna širina 4 mm Materijal kućišta nehrđajući čeli
Brand: Bürkert
SKU: 3046865
Availability: BackOrder

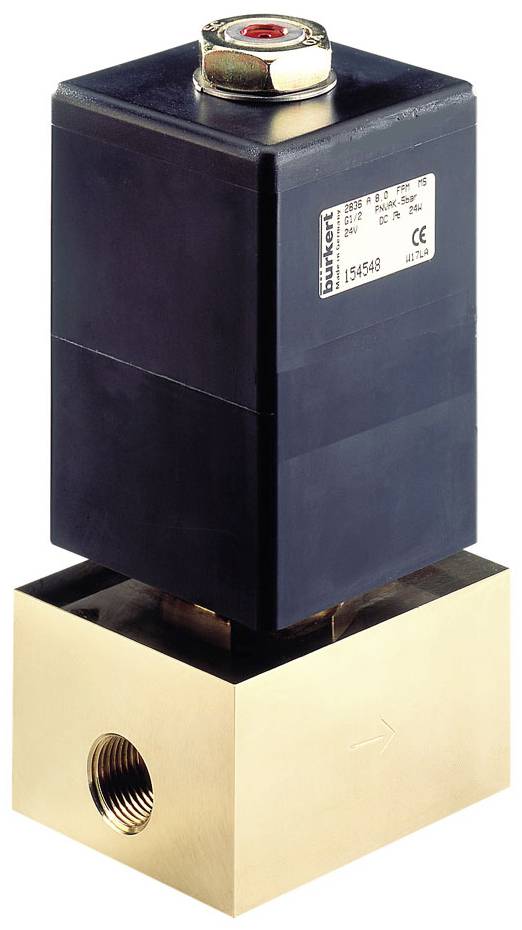

Elektromagnetski ventil s kvadratnim mesingunim tijelom i crućim plastičnim kućištem, korišten u industrijskim primjenama.

Slika slična

Tehnički list (PDF)

Dostava pon,26.10.

1 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (1.289,00 € / komad)

1.289,00 €

uklj. PDV

samo 72,75 €

Dostupno još samo 1 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Bürkert proporcionalni regulacijski ventil tlaka 189345 2836 G 1/2 Nazivna širina 4 mm Materijal kućišta nehrđajući čelik Brtveni material EPDM 1 St.

Za veliku propusnost medija
Izravno djelujući, zatvoren bez struje
Radni tlak 0... 25 bara
Nazivne širine DN 3,0 ... 12 mm
Linijski priključak 1/2” i 3/4”

Tehnički podaci

Materijal za brtvljenje - kategorija materijala brtve sjedala: elastomeri
Materijal za brtvljenje - materijal za brtvljenje sjedišta: EPDM (etilen propilen dien guma)
Materijal za brtvljenje - brtvljenje prema van Materijal: EPDM (etilen propilen dien guma)
Tlak i temperatura - Temperatura medija min: -30 °C
Tlak i temperatura - Temperatura medija max: 90 °C
Tlak i temperatura - Min. temperatura okoline: -10 °C
Tlak i temperatura - Maksimalna temperatura okoline: 55 °C
Tlak i temperatura - Nazivni tlak min: -1 bar
Tlak i temperatura - Nazivni tlak max: 16 bara
Tlak i temperatura - diferencijalni tlak max: 16 bara
Električni priključak - utičnica za uređaj uključena u isporuku: nije uključena
Električni priključak - Vrsta električnog priključka: uzorak konektora oblik A prema DIN EN 175301-803
Električni priključak - Položaj električnog priključka: lijevo u smjeru protoka
Električni priključak - Električni priključak Broj kontakata: 2 + zaštitni vodič
Električni priključak - Vrsta električnog priključka: muški
Svojstva uređaja - Glavni ventil Princip rada: Sjedišni ventil
Svojstva uređaja - Nominalni način rada/radni ciklus: 100%
Svojstva uređaja - protok: ispod sjedala
Svojstva uređaja - vakuumska izvedba: Br
Karakteristike uređaja - verzija za kisik: Br
Svojstva uređaja - Vrsta pogona: podizno sidro
Karakteristike uređaja - Rad: izravno djelovanje
Svojstva uređaja - Odvajanje medija: Ne
Svojstva uređaja - Preklopna funkcija: kontinuirana
Svojstva uređaja - Izvršenje analize: Br
Karakteristike uređaja - Steam verzija: Ne
Svojstva uređaja - vodilica jezgre: klizni prsten
Karakteristike uređaja - PWM frekvencija min.: 150 Hz
Karakteristike uređaja - PWM frekvencija max.: 180 Hz
Svojstva uređaja - raspon podešavanja: 1:25
Svojstva uređaja - vodilica jezgre 2: bačvasti ležaj
Medij i kalibracija - položaj ugradnje: bilo koji
Medij i kalibracija - pogodno za tekuće medije: Da
Medij i kalibracija - pogodno za plinovite medije: Da
Nazivni promjer (Kv vrijednost) - QNn vrijednost (plin): 431 l/min
Nazivna širina (Kv vrijednost) - nazivna širina glavnog ventila 1 (P) (mm): 4 mm
Nazivni promjer (Kv vrijednost) - Kv vrijednost (voda): 0,4 m3/h
Nazivna veličina (Kv vrijednost) - Nazivna veličina glavnog ventila 1 (in): 5/32 inča
Procesni/cijevni priključak - Cijevni priključak 1 tip: unutarnji navoj
Proces / linijski priključak - linijski priključak 1 oznaka navoja: 1/2
Procesni/linijski priključak - Linijski priključak 1 vrsta navoja: G
Procesni/cijevni priključak - Cijevni priključak 2 tip: unutarnji navoj
Proces / linijski priključak - linijski priključak 2 vrsta navoja: G
Proces / linijski priključak - linijski priključak 2 oznaka navoja: 1/2
Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP65
Napon - napon min / nazivni napon: 24 V
Napon - Napon max / Nazivni napon: 24 V
Napon - AC napon: Br
Napon - DC napon: Da
Napon - pozitivna tolerancija napona: 10%
Napon - negativna tolerancija napona: 10%
Zavojnica (jezgra) - Veličina zavojnice: 72 mm
Zavojnica (jezgra) - Otpor zavojnice: 13,5 ohma
Zavojnica (jezgra) - Vrsta zavojnice: priključena
Zavojnica (jezgra) - Materijal zavojnice (prekrivanje): EP (epoksi smola)
Zavojnica (jezgra) - Klasa toplinske izolacije pogona: H
Zavojnica (jezgra) - dio u kontaktu s medijem Materijal jezgre: nehrđajući čelik
Zavojnica (jezgra) - dio u kontaktu s medijem Materijal čepa: nehrđajući čelik
Zavojnica (jezgra) - dio u kontaktu s medijem Vodeća cijev jezgre Materijal: nehrđajući čelik
Zavojnica (jezgra) - dio u kontaktu s medijem Vodeći element jezgre 1 Materijal: PTFE (politetrafluoretilen)
Zavojnica (jezgra) - dio u kontaktu s medijem Vodeći element jezgre 2 Materijal: PEEK (polietereterketon)
Zavojnica (jezgra) - dio u kontaktu s medijem Odstojna čahura Materijal: nehrđajući čelik
Materijali - Glavni ventil Materijal u kontaktu s medijem: nehrđajući čelik
Način rada - Priključak fluidnog voda Broj: 2
Način rada - funkcija ventila Broj položaja prekidača: 2
Način rada - funkcija ventila: A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC) A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC)
Odobrenja - Nazivna snaga: 24 W

Vrsta: 189345

Vrsta proizvoda: proporcionalni regulacijski ventil tlaka

Radni napon: 24 V/DC

Materijal kućišta: nehrđajući čelik

Priključak: G 1/2

Radni tlak (maks: 16 bar

Pogonska tempratura: -30 °C (min)

Min. radna temperatura: -30 °C

Potrošnja struje: 24 W

Proizvođač-br. dijela: 189345

Radni tlak (min.): -1 bar

Brtveni material: EPDM

Funkcija: 2/2-smjerni

Temperaturni opseg medija: -30 do 90 °C

Maks. temperatura medija: 90 °C

Min. temperatura medija: -30 °C

Medium: tekući mediji

Nazivna širina: 4 mm

QNn vrijednost: 431 l/min

: IP65

Maks. temperatura okoline: 55 °C

Min. temperatura okoline: -10 °C

Način rada: izravno djelovanje

Kv vrijednost: 0.4 m³/h

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3046865 Bürkert proporcionalni regulacijski ventil tlaka 189345 2836 G 1/2 Nazivna širina 4 mm Materijal kućišta nehrđajući čeli

Upute za rad i sigurnost

Upute za rad i sigurnost 3046865 Bürkert proporcionalni regulacijski ventil tlaka 189345 2836 G 1/2 Nazivna širina 4 mm Materijal kućišta nehrđajući čeli

Opis

Proporcionalni ventil s izravnim djelovanjem tipa 2836 radi kao regulacijski ventil s elektromagnetskim pogonom u aplikacijama s relativno velikim protokom. Ventil se zatvara bez struje.

Ovaj tekst je strojno preveden.

Napomene

KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
