Name: Bürkert pneumatski ventil 6527 156337 2 do 10 bar 1 St.
Brand: Bürkert
SKU: 3047109
Availability: BackOrder

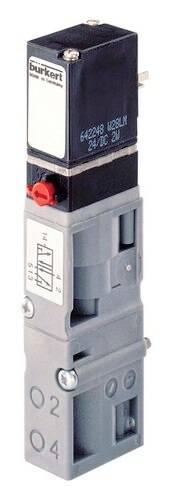

Električki magnetni ventil tvrtke Bürkert sa sivom i crnom bojom kućišta, oznakama tehničkih specifikacija.

Slika slična

Tehnički list (PDF)

Dostava pon,26.10.

1 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (129,99 € / komad)

129,99 €

uklj. PDV

samo 11,27 €

Dostupno još samo 1 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Bürkert pneumatski ventil 6527 156337 2 do 10 bar 1 St.

Kompaktni ventil
Brza vremena prebacivanja
Niska potrošnja električne energije
Predupravljanje klackalicom u DC

Tehnički podaci

Pogon - ručni rad Materijal: PA (poliamid)
Oprema (ventilski otok) - dimenzija polja 1: 16,5 mm
Materijal za brtvljenje - materijal za brtvu glavnog ventila: FKM (fluoro guma)
Materijal za brtvljenje - materijal za brtvljenje pilotske kontrole: FKM (fluoro guma)
Tlak i temperatura - Temperatura medija min: -10 °C
Tlak i temperatura - Temperatura medija max: 50 °C
Tlak i temperatura - Min. temperatura okoline: -10 °C
Tlak i temperatura - Temperatura okoline max: 55 °C
Tlak i temperatura - nazivni tlak min: 2 bara
Tlak i temperatura - Nazivni tlak max: 10 bara
Električni priključak - utičnica za uređaj uključena u isporuku: nije uključena
Električni priključak - Vrsta električnog priključka: uzorak konektora oblik C prema DIN EN 175301-803
Električni priključak - Položaj električnog priključka: opskrbna strana
Električni priključak - Električni priključak Broj kontakata: 2 + zaštitni vodič
Električni priključak - Polaritet električnog priključka: nebitan
Svojstva uređaja - Podskupina proizvoda: Pneumatski ventili
Karakteristike uređaja - vrsta resetiranja: zračna opruga + mehanička opruga
Svojstva uređaja - Glavni ventil Princip rada: Sjedišni ventil
Svojstva uređaja - Tip upravljanja ventilom: električni
Svojstva uređaja - Otvoreno uklopno vrijeme maks.: 20 ms
Svojstva uređaja - uklopno vrijeme zatvaranja max.: 12 ms
Svojstva uređaja - Nominalni način rada/radni ciklus: 100%
Svojstva uređaja - Integrirano smanjenje snage: Ne
Svojstva uređaja - Vrsta pričvršćivanja: Metrički vijci
Svojstva uređaja - ugradbene dimenzije: M3 x 30
Svojstva uređaja - Materijal za pričvršćivanje: čelik
Nazivni promjer (Kv vrijednost) - QNn vrijednost (plin): 700 l/min
Nazivna širina (Kv vrijednost) - nominalna širina pilotskog upravljanja (mm): 1,2 mm
Nazivna širina (Kv vrijednost) - nazivna širina glavnog ventila 1 (P) (mm): 6 mm
Procesni/cijevni priključak - dovodni priključak vrsta: prirubnica
Priključak proces / vod - uzorak prirubnice: FM17
Procesni/cijevni priključak - vrsta radnog priključka: prirubnica
Priključak proces / linija - položaj radnog priključka: na pneumatskom modulu
Priključak proces / vod - uzorak prirubnice radnog priključka: FM17
Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP65
Napon - Napon baterije: Da
Napon - napon min / nazivni napon: 24 V
Napon - Napon max / Nazivni napon: 24 V
Napon - AC napon: Br
Napon - DC napon: Da
Zavojnica (jezgra) - Veličina zavojnice: 16 mm
Zavojnica (jezgra) - Potrošnja električne energije min.: 2 W
Zavojnica (jezgra) - Potrošnja električne energije maks.: 2 W
Zavojnica (jezgra) - ožičenje zavojnice LED: Br
Zavojnica (jezgra) - ožičenje zavojnice Zaštita od prenapona: bez
Zavojnica (jezgra) - ispravljač ožičenja zavojnice: br
Zavojnica (jezgra) - zavojnica Ožičenje Zaštita polova: Br
Zavojnica (jezgra) - slobodno ožičenje zavojnice dioda: br
Zavojnica (jezgra) - ožičenje zavojnice dioda za slobodni hod redundantna: Br
Materijali - Glavni ventil Materijal u kontaktu s medijem: PA (poliamid)
Materijali - Glavni ventil Materijal u kontaktu s okolinom: PA (poliamid)
Materijali - pilot kontrola Materijal u kontaktu s medijem: PA (poliamid)
Materijali - pilot kontrola Materijal u kontaktu s okolinom: PA (poliamid)
Način rada - Broj priključka fluidne linije: 5
Način rada - funkcija ventila Broj položaja prekidača: 2
Način rada - funkcija ventila: H/Z - otvoren u položaju mirovanja - tlačni priključak 1 do radnog priključka 2, radni priključak 4 do izlaza 5 otvoren, izlaz 3 zatvoren, izlaz 3 zatvoren. H/Z - otvoren u položaju mirovanja - tlak priključak 1 na radni priključak 2, radni priključak 4 na izlaz 5 otvoren, izlaz 3 zatvoren
Način rada - ručni rad: da
Način rada - tip ručnog rada: rotacijska poluga
Način rada - zaključavanje ručnog rada: da
Način rada - ručni rad utor za vijak: da

Vrsta proizvoda: pneumatski ventil

Pogonska tempratura: -10 °C (min)

Min. radna temperatura: -10 °C

Proizvođač-br. dijela: 156337

Radni tlak (maks: 10 bar

Radni tlak (min.): 2 bar

Područje radnog tlaka: 2 do 10 bar

Radni medij: komprimirani zrak

Ø cijevi: 6 mm

: IP65

Vrsta: 6527

Maks. temperatura medija: 50 °C

Min. temperatura medija: -10 °C

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3047109 Bürkert pneumatski ventil 6527 156337 2 do 10 bar 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3047109 Bürkert pneumatski ventil 6527 156337 2 do 10 bar 1 St.

Opis

Ventili tipa 6527 sastoje se od solenoidnog ventila tipa 6106 pilot klackalice i pneumatskog ventila sa sjedištem. Princip rada omogućuje prebacivanje visokih tlakova uz nisku potrošnju energije i kratko vrijeme uključivanja. Ventili se mogu poredati u nizu i sa utičnim priključkom na stražnjoj strani, po mogućnosti za otoke ventila (tipovi 8640 ili 8644) i s utičnim priključkom na prednjoj strani, mogu se po mogućnosti koristiti na blokovima ventila za upravljanje pneumatskim pogonima. Pilot ventili su standardno opremljeni ručnim upravljanjem.

Ovaj tekst je strojno preveden.
