Slika slična
Bürkert pneumatski ventil 6519 350475 2 do 10 bar 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (299,00 € / komad)
299,00 €
uklj. PDV
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji

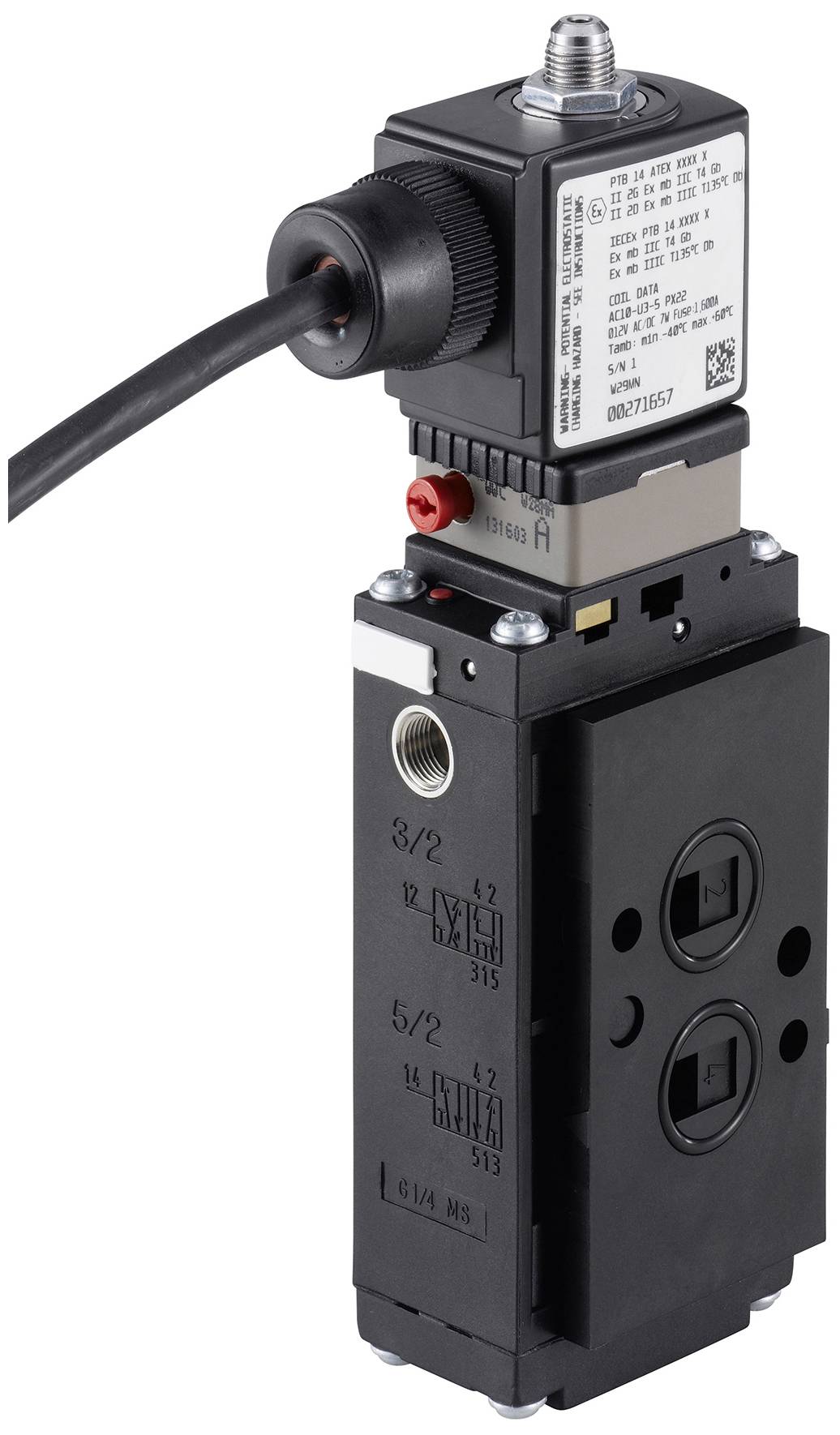

Bürkert pneumatski ventil 6519 350475 2 do 10 bar 1 St.
- Veliki protok
- Niska potrošnja električne energije
- Pojedinačna ili blok montaža
- Standardne, Ex mb, Ex eb mb i Ex ia verzije
- Utičnica G 1/4”, NPT 1/4” i NAMUR prirubnica
Tehnički podaci
- Pogon - ručni rad Materijal: PA (poliamid)
- Oprema (ventilski otok) - dimenzija polja 1: 33 mm
- Materijal brtve - materijal brtve glavnog ventila: PUR (poliuretan)
- Materijal za brtvljenje - materijal za brtvljenje pilotske kontrole: FKM (fluoro guma)
- Tlak i temperatura - Temperatura medija min: -10 °C
- Tlak i temperatura - Temperatura medija max: 50 °C
- Tlak i temperatura - Min. temperatura okoline: -25 °C
- Tlak i temperatura - Maksimalna temperatura okoline: 55 °C
- Tlak i temperatura - nazivni tlak min: 2 bara
- Tlak i temperatura - Nazivni tlak max: 10 bara
- Električni priključak - utičnica za uređaj uključena u isporuku: nije uključena
- Električni priključak - Vrsta električnog priključka: mrežni kabel
- Električni priključak - Položaj električnog priključka: opskrbna strana
- Električni priključak - Dužina električnog priključnog kabela: 5000 mm
- Svojstva uređaja - Podskupina proizvoda: Pneumatski ventili
- Karakteristike uređaja - vrsta resetiranja: zračna opruga + mehanička opruga
- Svojstva uređaja - Glavni ventil Princip rada: Sjedišni ventil
- Svojstva uređaja - Tip upravljanja ventilom: električni
- Svojstva uređaja - Otvoreno uklopno vrijeme maks.: 20 ms
- Svojstva uređaja - uklopno vrijeme zatvaranja max.: 40 ms
- Svojstva uređaja - Nominalni način rada/radni ciklus: 100%
- Svojstva uređaja - integrirano smanjenje snage: Br
- Nazivni promjer (Kv vrijednost) - QNn vrijednost (plin): 900 l/min
- Nazivna širina (Kv vrijednost) - nominalna širina pilotskog upravljanja (mm): 1,2 mm
- Nazivna širina (Kv vrijednost) - nazivna širina glavnog ventila 1 (P) (mm): 6 mm
- Procesni/cijevni priključak - Promjer dovodnog priključka (inči): 1/4 inča
- Procesni/cijevni priključak - dovodni priključak vrsta: unutarnji navoj
- Procesni / linijski priključak - opskrbni priključak Vrsta navoja: G
- Priključak proces / vod - uzorak prirubnice: FM02
- Procesni/cijevni priključak - vrsta radnog priključka: prirubnica
- Priključak proces/linijski - položaj radnog priključka: nasuprot dovodne strane
- Priključak proces / linija - radni priključak Materijal: PA (poliamid)
- Priključak proces / vod - radni priključak uzorak prirubnice: NAMUR
- Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP65
- Napon - Napon baterije: Da
- Napon - napon min / nazivni napon: 24 V
- Napon - Napon max / Nazivni napon: 24 V
- Napon - AC napon: Da
- Napon - DC napon: Da
- Zavojnica (jezgra) - Veličina zavojnice: 32 mm
- Zavojnica (jezgra) - Potrošnja električne energije min.: 3 W
- Zavojnica (jezgra) - Potrošnja električne energije max.: 3 W
- Zavojnica (jezgra) - ožičenje zavojnice LED: Br
- Zavojnica (jezgra) - ožičenje zavojnice Zaštita od prenapona: bez
- Zavojnica (jezgra) - ispravljač ožičenja zavojnice: Da
- Zavojnica (jezgra) - zavojnica Ožičenje Zaštita polova: Br
- Zavojnica (jezgra) - slobodno ožičenje zavojnice dioda: Br
- Zavojnica (jezgra) - ožičenje zavojnice dioda za slobodni hod redundantna: Br
- Materijali - Glavni ventil Materijal u kontaktu s medijem: PA (poliamid)
- Materijali - Glavni ventil Materijal u kontaktu s okolinom: PA (poliamid)
- Materijali - pilot kontrola Materijal u kontaktu s medijem: PA (poliamid)
- Materijali - pilot kontrola Materijal u kontaktu s okolinom: PA (poliamid)
- Način rada - Broj priključka fluidne linije: 5
- Način rada - funkcija ventila Broj položaja prekidača: 2
- Kako radi - funkcija ventila: W - otvoren u položaju mirovanja - tlačni priključak 1 na radni priključak 2, radni priključak 4 na izlaz 5 otvoren, izlaz 3 zatvoren. W - otvoren u stanju mirovanja - tlačni priključak 1 na radni priključak 2, rad priključak 4 do izlaza 5 otvoren, izlaz 3 zatvoren
- Način rada - ručni rad: da
- Način rada - tip ručnog rada: kombinacija rotacijske poluge i tipke
- Način rada - zaključavanje ručnog rada: da
- Način rada - ručni rad utor za vijak: da
- Vrsta odobrenja: IECEx, ATXIECEx, ATEX
- Vrsta odobrenja: mb IIC T5 Gb; mb IIIC T95 °C Db; Pojedinačni sklop, II 2 G mb IIC T5 Gb; II 2 D mb IIIC T95 °C Db; Pojedinačni sklop
- Frekvencija napona: 50/60 Hz
- Vrsta proizvoda
pneumatski ventil
- Mjerno područje (maks.)
10 bar
- Pogonska tempratura
-10 °C (min)
- Min. radna temperatura
-10 °C
- Proizvođač-br. dijela
350475
- Radni tlak (maks
10 bar
- Radni tlak (min.)
2 bar
- Područje radnog tlaka
2 do 10 bar
- Radni medij
komprimirani zrak
IP65
- Vrsta
6519
- Maks. temperatura medija
50 °C
- Min. temperatura medija
-10 °C
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3047563 Bürkert pneumatski ventil 6519 350475 2 do 10 bar 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3047563 Bürkert pneumatski ventil 6519 350475 2 do 10 bar 1 St.
Opis
Tip 6518 je pilotski 3/2-putni ventil, a tip 6519 je 3/2, 5/2 ili 5/3-smjerni ventil. Zajedno čine niz. Ventili se mogu koristiti pojedinačno ili u blokovima. Rade bez stalne potrošnje zraka i koriste se za upravljanje dvostrukim ili jednostrukim pogonima. Korištenje visokokvalitetnih materijala omogućuje korištenje ventila iu otvorenim i kemijskim atmosferama. Serija uključuje uređaje s Ex odobrenjem i NAMUR uzorkom prirubnice. S monostabilnim načinima rada ventila C, D i H, može se postići razina sigurnosti SIL2 u skladu s IEC 61508, ovisno o arhitekturi sigurnosnog uređaja.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
