Name: Bürkert kutni ventil sjedala 2100 235508 0 do 16 bar 1 St.
Brand: Bürkert
SKU: 3046808
Availability: BackOrder

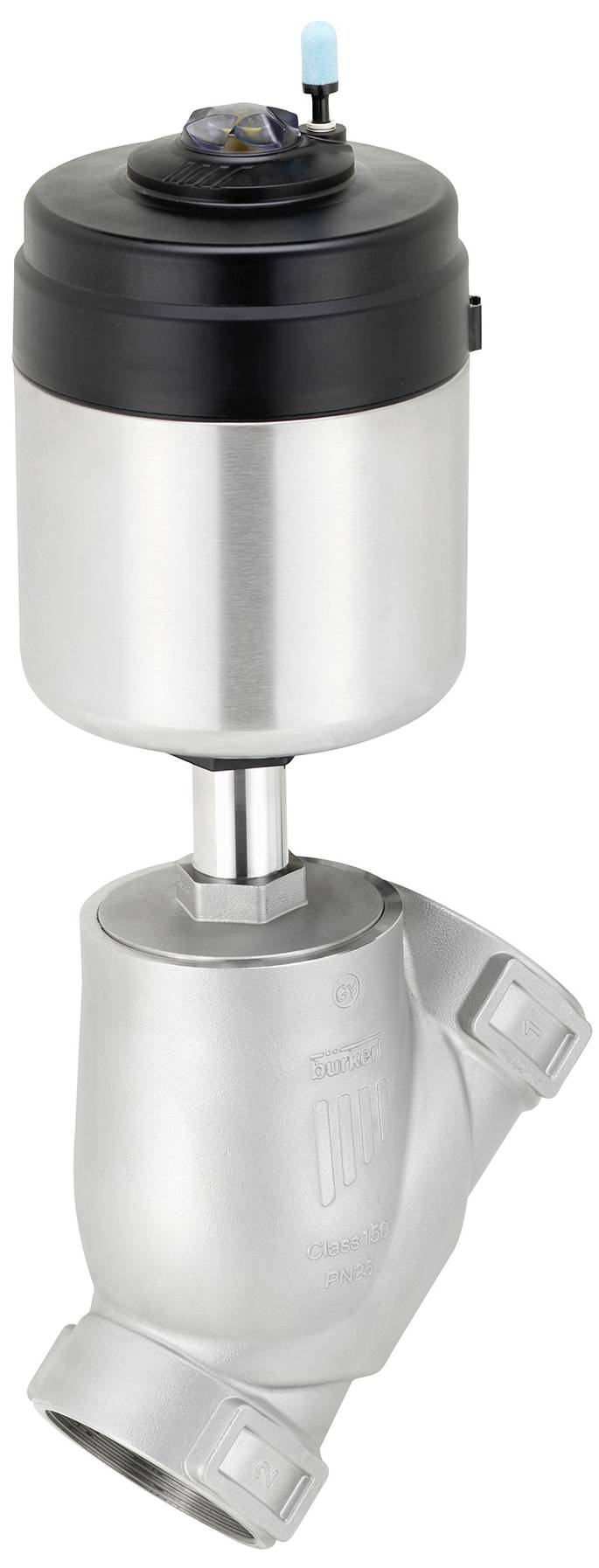

Pneumatski aktivirani ventil s kućištem od nehrđajućeg čelika i crnom upravljačkom glavom, često korišten u industrijskim sustavima tekućina.

Slika slična

Tehnički list (PDF)

Dostava pon,26.10.

1 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (499,00 € / komad)

499,00 €

uklj. PDV

samo 29,71 €

Dostupno još samo 1 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Disk - verzija pogona: ELEMENT
Pogon - Veličina pogona: 70 mm
Pogon - upit položaja preko magnetskog klipa: Br
Pogon - Kategorija materijala pogona: plastika
Pogon - materijal pogona: PPS (polifenilen sulfid)
Pogon - O-prsten između poklopca i košuljice: br
Pogon - tip priključka zraka za upravljanje: unutarnji navoj
Vrsta navoja priključka pogona i zraka upravljanja: G
Promjer priključka pogona i zraka za upravljanje (inči): 1/8 inča
Pogon - pozicija priključka za zrak upravljanja: u smjeru linije
Materijal priključka pogonskog i upravljačkog zraka: nehrđajući čelik
Drive - Sučelje s pogonom: metrički
Drive - Drive povećana kemijska otpornost: Ne
Pogon - kontrolni konus: br
Pogon - priključak zraka za upravljanje 1 Predmontirano: nije opremljeno
Priključak pogona - upravljački zrak 2 Unaprijed montiran: prigušivač 780779
Pogon - materijal njihalne ploče: nehrđajući čelik
Pogon - ploča klatna: sa
Materijal za brtvljenje - kategorija materijala brtve klipa: elastomeri
Materijal brtve - materijal brtve klipa: FKM (fluoro guma)
Materijal za brtvljenje - kategorija materijala brtve sjedala: plastika
Materijal za brtvljenje - materijal za brtvljenje sjedišta: PTFE (politetrafluoretilen)
Materijal za brtvljenje - materijal kućišta brtvene nazuvice: grafit
Materijal za brtvljenje - Zapakirana brtva uključena: br
Tlak i temperatura - nazivni tlak (DIN EN 1333): PN 25
Tlak i temperatura - Temperatura medija min: -10 °C
Tlak i temperatura - Temperatura medija max: 185 °C
Tlak i temperatura - Min. temperatura okoline: -10 °C
Tlak i temperatura - Maksimalna temperatura okoline: 100 °C
Tlak i temperatura - nazivni tlak min: 0 bara
Tlak i temperatura - Nazivni tlak max: 16 bara
Tlak i temperatura - kontrolni tlak min: 4,8 bara
Tlak i temperatura - kontrolni tlak max: 10 bara
Tlak i temperatura - Nazivni tlak (DIN EN 1759): Klasa 150
Tlak i temperatura - Kontrolni tlak vakuuma: Ne
Svojstva uređaja - podskupina proizvoda: otvoreni/zatvoreni ventili
Svojstva uređaja - Ugradbena duljina: 90 mm
Svojstva uređaja - Glavni ventil Princip rada: Ventil s kutnim sjedištem
Svojstva uređaja - Tip upravljanja ventilom: pneumatski
Svojstva uređaja - Struktura ventila: Ventil kompletan
Svojstva uređaja - izrada tijela ventila: lijevano
Svojstva uređaja - protok: ispod sjedala
Svojstva uređaja - vakuumska izvedba: Br
Karakteristike uređaja - verzija za kisik: Br
Medij i kalibracija - mogućnost CIP-a: Da
Medij i kalibracija - mogućnost SIP-a: Da
Nazivni promjer (Kv vrijednost) - Kv vrijednost (voda): 18 m3/h
Nazivna širina (Kv vrijednost) - Nazivna širina kućišta: 25 mm
Nazivna širina (Kv vrijednost) - Nazivna širina kućišta (IN): 1 inč
Nazivna širina (Kv vrijednost) - Nazivna širina sjedala: 25 mm
Procesni/cijevni priključak - Cijevni priključak 1 tip: unutarnji navoj
Procesni / linijski priključak - linijski priključak 1 Oznaka navoja: 1
Procesni/linijski priključak - Linijski priključak 1 vrsta navoja: G
Materijali - Materijal kućišta ventila Kategorija: Metali
Materijali - materijal tijela ventila: nehrđajući čelik
Materijali - kućište ventila Površinska obrada iznutra: neobrađeno
Materijali - Kućište ventila Vanjska površinska obrada: neobrađena
Materijali - Materijal cijevi: nehrđajući čelik
Način rada - Priključak fluidnog voda Broj: 2
Način rada - funkcija ventila Broj položaja prekidača: 2
Način rada - ručni rad: Br
Način rada - funkcija upravljanja: A - zatvoren u položaju mirovanja (NC)
Način rada - Dodatno ručno upravljanje uključeno: Ne
Odobrenja - priložena potvrda o tvorničkom ispitivanju 3.1: br
Vrsta odobrenja: Odobrenje materijala-hrana
Vrsta odobrenja: Hrana (EC) 1935/2004 sukladno deklaraciji proizvođača

Vrsta proizvoda: kutni ventil sjedala

Područje prikaza (min.): 0 bar

Mjerno područje (maks.): 16 bar

Pogonska tempratura: -10 °C (min)

Min. radna temperatura: -10 °C

Proizvođač-br. dijela: 235508

Radni tlak (maks: 16 bar

Radni tlak (min.): 0 bar

Područje radnog tlaka: 0 do 16 bar

Ø cijevi: 25 mm

Vrsta: 2100

Maks. temperatura medija: 185 °C

Min. temperatura medija: -10 °C

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3046808 Bürkert kutni ventil sjedala 2100 235508 0 do 16 bar 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3046808 Bürkert kutni ventil sjedala 2100 235508 0 do 16 bar 1 St.

Opis

Ventil s kutnim sjedištem tipa 2100 posebno je optimiziran za decentraliziranu automatizaciju procesa i ispunjava sve praktične zahtjeve, čak i pod teškim radnim uvjetima. Njegov jedinstveni dizajn omogućuje jednostavnu integraciju jedinica za automatizaciju na svim razinama, od električne/optičke povratne informacije o položaju do pneumatske kontrole do integriranog sučelja sabirnice polja. Maksimalni radni vijek i nepropusnost postižu se provjerenim, samopodesivim brtvljenjem vretena krovnog prstena.
Visoko integrirani sustav koji se sastoji od ventila i jedinice za automatizaciju odlikuje se svojom kompaktnošću i dizajnom glatke površine, integriranim kontrolnim zračnim kanalima, klasama zaštite IP65/67, NEMA tip 4X i visokom otpornošću na kemikalije.
