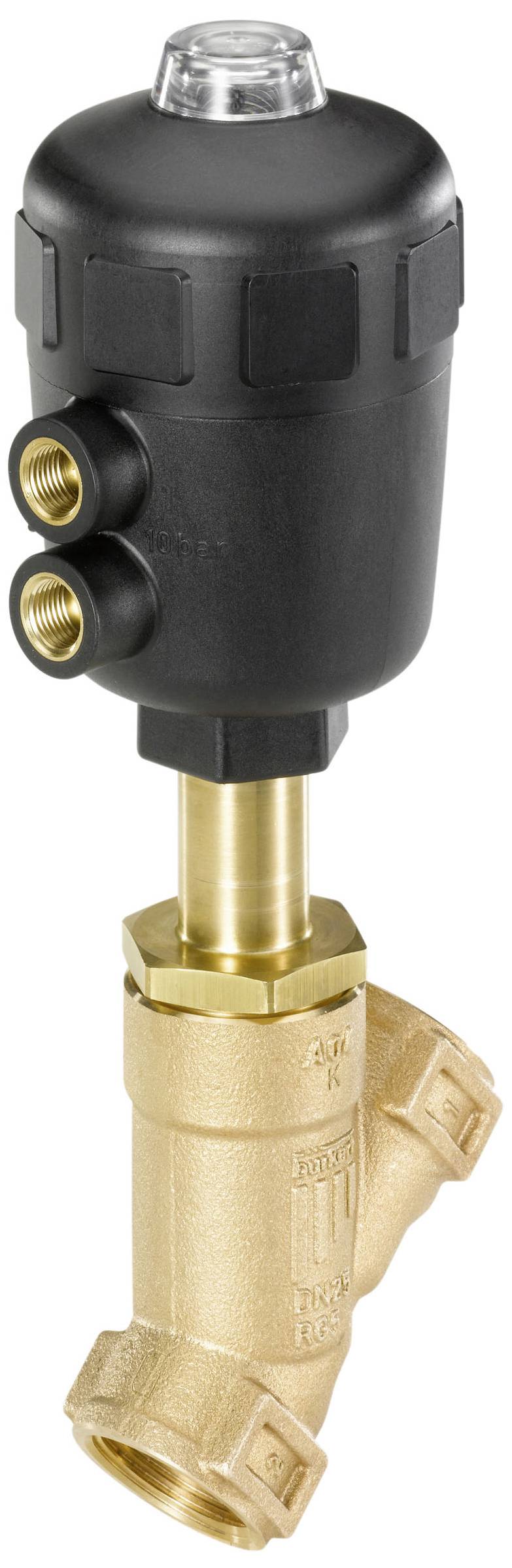

Slika slična
Bürkert kutni ventil sjedala 2000 186343 0 do 16 bar 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (305,00 € / komad)
305,00 €
uklj. PDV
Dostupno još samo 1 kom. - zaliha Njemačka
Tehnički podaci
- Drive - Drive verzija: Classic
- Pogon - Veličina pogona: 63 mm
- Pogon - upit položaja preko magnetskog klipa: Br
- Pogon - Kategorija materijala pogona: plastika
- Pogon - materijal pogona: PPS (polifenilen sulfid)
- Pogon - O-prsten između poklopca i košuljice: br
- Pogon - tip priključka zraka za upravljanje: unutarnji navoj
- Vrsta navoja priključka pogona i zraka upravljanja: G
- Promjer priključka pogona - upravljačkog zraka (inči): 1/4 inča
- Pogon - pozicija priključka za zrak upravljanja: u smjeru linije
- Materijal priključka pogonskog i upravljačkog zraka: nehrđajući čelik
- Promjer otvora za pogon - upravljanje zrakom: 2 mm
- Drive - Sučelje s pogonom: metrički
- Drive - Drive povećana kemijska otpornost: Ne
- Pogon - kontrolni konus: br
- Pogon - priključak zraka za upravljanje 1 Predmontirano: konusni utikač
- Pogon - regulacijski zračni priključak 2 Predmontirano: konusni utikač
- Materijal za brtvljenje - kategorija materijala brtve sjedala: plastika
- Materijal za brtvljenje - materijal za brtvljenje sjedišta: PTFE (politetrafluoretilen)
- Materijal za brtvljenje - materijal kućišta brtvene nazuvice: grafit
- Materijal za brtvljenje - Zapakirana brtva uključena: br
- Tlak i temperatura - nazivni tlak (DIN EN 1333): PN 25
- Tlak i temperatura - Temperatura medija min: -10 °C
- Tlak i temperatura - Temperatura medija max: 185 °C
- Tlak i temperatura - Min. temperatura okoline: 5 °C
- Tlak i temperatura - Maksimalna temperatura okoline: 140 °C
- Tlak i temperatura - nazivni tlak min: 0 bara
- Tlak i temperatura - Nazivni tlak max: 16 bara
- Tlak i temperatura - kontrolni tlak min: 2,4 bara
- Tlak i temperatura - kontrolni tlak max: 10 bara
- Tlak i temperatura - Nazivni tlak (DIN EN 1759): Klasa 150
- Tlak i temperatura - Kontrolni tlak vakuuma: Ne
- Svojstva uređaja - podskupina proizvoda: otvoreni/zatvoreni ventili
- Svojstva uređaja - Ugradbena duljina: 90 mm
- Svojstva uređaja - Glavni ventil Princip rada: Ventil s kutnim sjedištem
- Svojstva uređaja - Tip upravljanja ventilom: pneumatski
- Svojstva uređaja - Struktura ventila: Ventil kompletan
- Svojstva uređaja - izrada tijela ventila: lijevano
- Svojstva uređaja - protok: ispod sjedala
- Svojstva uređaja - vakuumska izvedba: Br
- Karakteristike uređaja - verzija za kisik: Br
- Medij i kalibracija - mogućnost CIP-a: Da
- Medij i kalibracija - mogućnost SIP-a: Da
- Nazivni promjer (Kv vrijednost) - Kv vrijednost (voda): 18 m3/h
- Nazivna širina (Kv vrijednost) - Nazivna širina kućišta: 25 mm
- Nazivna širina (Kv vrijednost) - Nazivna širina kućišta (IN): 1 inč
- Nazivna širina (Kv vrijednost) - Nazivna širina sjedala: 25 mm
- Procesni/cijevni priključak - Cijevni priključak 1 tip: unutarnji navoj
- Procesni / linijski priključak - linijski priključak 1 Oznaka navoja: 1
- Procesni/linijski priključak - Linijski priključak 1 vrsta navoja: G
- Materijali - Materijal kućišta ventila Kategorija: Metali
- Materijali - materijal kućišta ventila: bronirana metala
- Materijali - kućište ventila Površinska obrada iznutra: neobrađeno
- Materijali - Kućište ventila Vanjska površinska obrada: neobrađena
- Način rada - Priključak fluidnog voda Broj: 2
- Način rada - funkcija ventila Broj položaja prekidača: 2
- Način rada - ručni rad: Br
- Način rada - funkcija upravljanja: B - otvoren u položaju mirovanja (NO)
- Način rada - Dodatno ručno upravljanje uključeno: Ne
- Odobrenja - priložena potvrda o tvorničkom ispitivanju 3.1: Br
- Vrsta odobrenja: IECEx, ATEXIECEx, ATEX
- Vrsta odobrenja: Ex h IIC T4 Gb, II 2 D Ex h IIIC T135°C Db, Ex h IIIC T135°C Db, II 2 G Ex h IIC T4 Gb
- Vrsta proizvoda
kutni ventil sjedala
- Područje prikaza (min.)
0 bar
- Mjerno područje (maks.)
16 bar
- Pogonska tempratura
-10 °C (min)
- Min. radna temperatura
-10 °C
- Proizvođač-br. dijela
186343
- Radni tlak (maks
16 bar
- Radni tlak (min.)
0 bar
- Područje radnog tlaka
0 do 16 bar
- Ø cijevi
25 mm
- Vrsta
2000. godine
- Maks. temperatura medija
185 °C
- Min. temperatura medija
-10 °C
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3047118 Bürkert kutni ventil sjedala 2000 186343 0 do 16 bar 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3047118 Bürkert kutni ventil sjedala 2000 186343 0 do 16 bar 1 St.
Opis
Ventil s kutnim sjedištem s vanjskim upravljanjem sastoji se od pneumatski upravljanog klipnog pogona i kućišta dvosmjernog ventila. Ovisno o temperaturi okoline, pogon je dostupan u dva različita materijala, PA i PPS. Provjerena, samopodesiva brtva vretena osigurava visoku nepropusnost. Protočno učinkovita kućišta 2/2-smjernog ventila izrađena od bronzirane bronze ili nehrđajućeg čelika za ulaganje omogućuju velike protoke. Ovi robusni ventili koji ne zahtijevaju održavanje mogu se naknadno opremiti opsežnim izborom dodataka za indikaciju položaja, ograničenje hoda ili ručni rad u nuždi.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
