Name: Bürkert klecni ventil 6106 180125 -1 do 10 bar 1 St.
Brand: Bürkert
SKU: 3047113
Availability: BackOrder

Trosmjerni ventil tvrtke Bürkert s tri priključka i dvije kabelske veze. Pogodan za upravljačke i regulacijske zadatke u fluidnim sustavima.

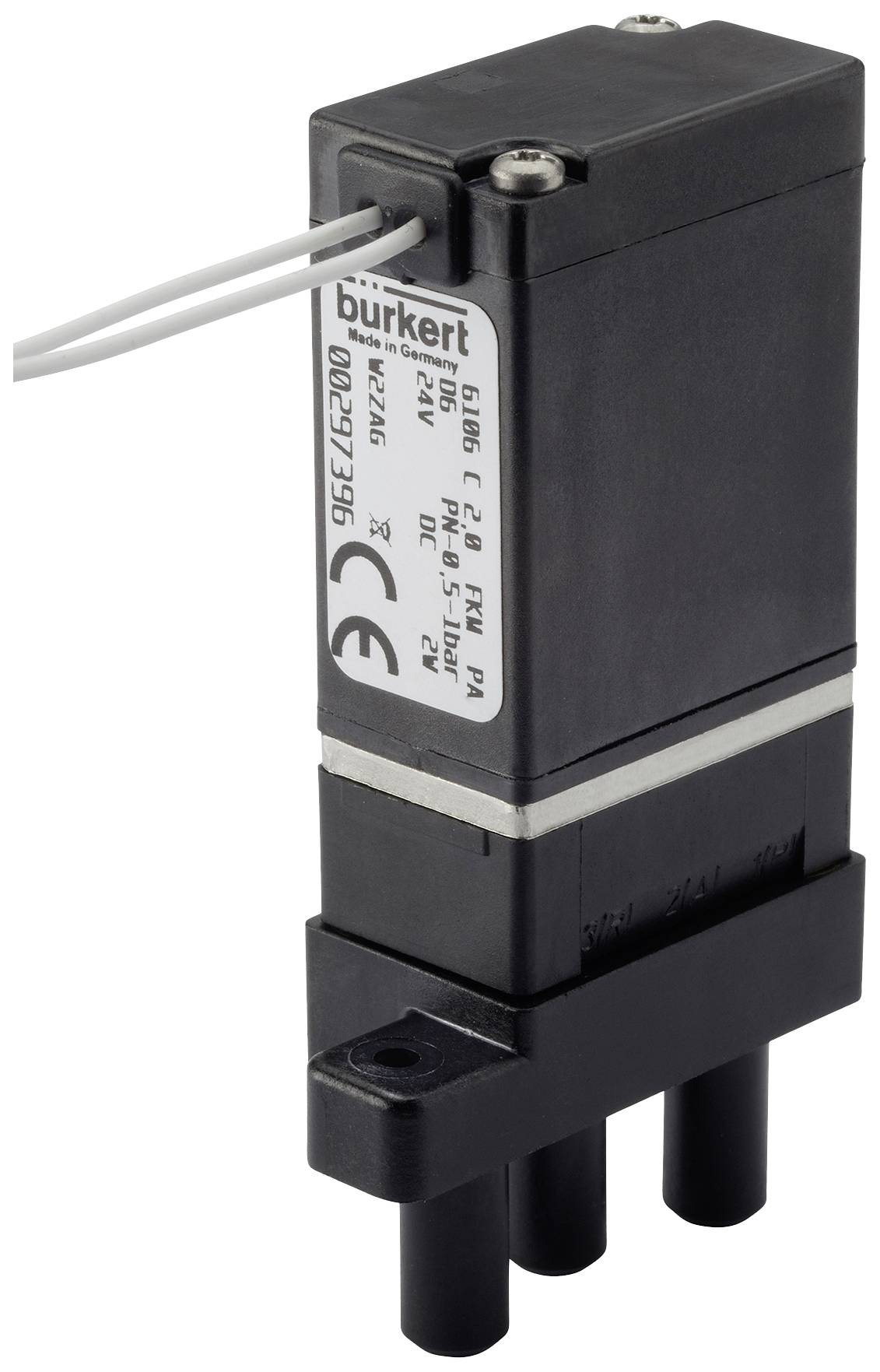

Slika slična

Tehnički list (PDF)

Dostava pon,26.10.

1 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (124,99 € / komad)

124,99 €

uklj. PDV

samo 11,27 €

Dostupno još samo 1 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Pogon - ručni rad Materijal: PA (poliamid)
Materijal za brtvljenje - kategorija materijala brtve sjedala: elastomeri
Materijal za brtvljenje - materijal za brtvljenje sjedišta: FKM (fluoro guma)
Materijal za brtvljenje - brtvljenje prema van Materijal: FKM (fluoro guma)
Tlak i temperatura - Temperatura medija min: -10 °C
Tlak i temperatura - Temperatura medija max: 55 °C
Tlak i temperatura - Min. temperatura okoline: -10 °C
Tlak i temperatura - Maksimalna temperatura okoline: 55 °C
Tlak i temperatura - Nazivni tlak min: -1 bar
Tlak i temperatura - Nazivni tlak max: 10 bara
Električni priključak - utičnica za uređaj uključena u isporuku: nije uključena
Električni priključak - Vrsta električnog priključka: uzorak konektora oblik C prema DIN EN 175301-803
Električni priključak - Položaj električnog priključka: gore
Električni priključak - Električni priključak Broj kontakata: 2 + zaštitni vodič
Električni priključak - Polaritet električnog priključka: nebitan
Svojstva uređaja - Nominalni način rada/radni ciklus: 100%
Svojstva uređaja - Integrirano smanjenje snage: Ne
Svojstva uređaja - Struktura ventila: Ventil kompletan
Svojstva uređaja - Vrsta pogona: klackalica
Karakteristike uređaja - Rad: izravno djelovanje
Svojstva uređaja - Odvajanje medija: Ne
Svojstva uređaja - funkcija uključivanja/isključivanja
Svojstva uređaja - Ukupna širina (nominalna vrijednost): 16 mm
Svojstva uređaja - Otvoreno vrijeme uključivanja tipično: 25 ms
Svojstva uređaja - Tipično vrijeme zatvaranja: 25 ms
Svojstva uređaja - Vrsta pričvršćivanja (prirubnice): metrički vijci
Svojstva uređaja - Pričvršćivanje (prirubnica) Materijal: Nehrđajući čelik
Nazivni promjer (Kv vrijednost) - QNn vrijednost (plin): 38 l/min
Nazivna širina (Kv vrijednost) - Nazivna širina ventila: 1,2 mm
Procesni/cijevni priključak - Cijevni priključak 1 tip: prirubnica
Procesni/cijevni priključak - Cijevni priključak 2 tip: prirubnica
Procesni / linijski priključak - Linijski priključak 1 prirubnica: CNOMO prirubnica sa strane 15,5 mm
Procesni/cijevni priključak - Cijevni priključak 3 tip: prirubnica
Procesni / linijski priključak - Linijski priključak 2 prirubnica: CNOMO prirubnica sa strane 15,5 mm
Procesni/linijski priključak - Linijski priključak 3 prirubnica: CNOMO prirubnica sa strane 15,5 mm
Napon - Napon baterije: Da
Napon - napon min / nazivni napon: 24 V
Napon - Napon max / Nazivni napon: 24 V
Napon - AC napon: Da
Napon - DC napon: Da
Zavojnica (jezgra) - ožičenje zavojnice LED: Br
Zavojnica (jezgra) - ožičenje zavojnice Zaštita od prenapona: Varistor
Zavojnica (jezgra) - ispravljač ožičenja zavojnice: Da
Zavojnica (jezgra) - zavojnica Ožičenje Zaštita polova: Br
Zavojnica (jezgra) - slobodno ožičenje zavojnice dioda: br
Zavojnica (jezgra) - ožičenje zavojnice dioda za slobodni hod redundantna: Br
Zavojnica (jezgra) - Vrsta zavojnice: blok s vijcima
Zavojnica (jezgra) - materijal zavojnice (pokrivač): PPS (polifenilen sulfid)
Zavojnica (jezgra) - nazivna snaga DC: 2,5 W
Zavojnica (jezgra) - Boja poklopca zavojnice: crna
Materijali - fluidno kućište Materijal: PA (poliamid)
Način rada - Priključak fluidnog voda Broj: 3
Način rada - funkcija ventila Broj položaja prekidača: 2
Način rada - funkcija ventila: D - otvoren u položaju mirovanja - tlačni priključak 1 (P/NO) prema radnom priključku 2 (B/OUT), priključak 3 (R/NC) zatvoren D - otvoren u položaju mirovanja - tlačni priključak 1 ( P/NO) na radni priključak 2 (B/OUT), veza 3 (R/NC) zatvorena
Način rada - ručni rad: da
Način rada - tip ručnog rada: rotacijska poluga
Način rada - zaključavanje ručnog rada: da
Način rada - ručni rad utor za vijak: da
Način rada - ručni rad Položaj: nasuprot opskrbne strane
Odobrenja - Nazivna snaga: 2 W
Frekvencija napona: 50Hz

Vrsta proizvoda: klecni ventil

Područje prikaza (min.): -1 bar

Mjerno područje (maks.): 10 bar

Pogonska tempratura: -10 °C (min)

Min. radna temperatura: -10 °C

Proizvođač-br. dijela: 180125

Radni tlak (maks: 10 bar

Radni tlak (min.): -1 bar

Područje radnog tlaka: -1 do 10 bar

Radni medij: plinoviti mediji

Širina: 16 mm

Ø cijevi: 1.2 mm

Vrsta: 6106

Maks. temperatura medija: 55 °C

Min. temperatura medija: -10 °C

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3047113 Bürkert klecni ventil 6106 180125 -1 do 10 bar 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3047113 Bürkert klecni ventil 6106 180125 -1 do 10 bar 1 St.

Opis

Elektromagnetski ventili s izravnim djelovanjem tipa 6106 posebno su prikladni za neutralne plinovite medije. Unos topline u medij je minimalan jer je kućište odvojeno od spirale pločom od nehrđajućeg čelika. Ventili se mogu prirubnički spojiti izravno ili montirati pojedinačno ili na višestruku podlogu. Mogu se koristiti za doziranje, punjenje, miješanje i distribuciju.

Ovaj tekst je strojno preveden.
