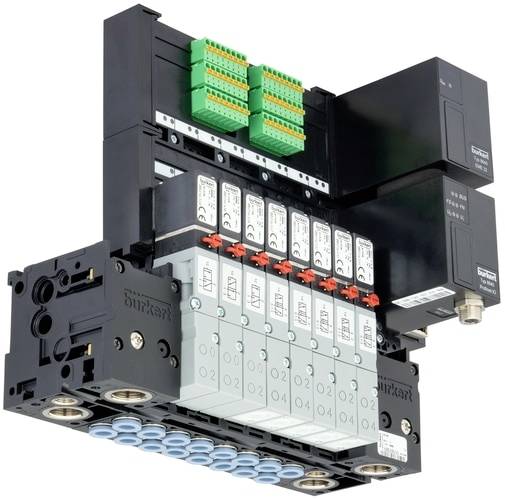

Bürkert 8640 20051264 stezaljka ventila 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (2.085,00 € / komad)
2.085,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Tehnički podaci
- Oprema (ventilski otok) - dimenzija polja 1: 11 mm
- Tlak i temperatura - Temperatura medija min: 0 °C
- Tlak i temperatura - Temperatura medija max: 50 °C
- Tlak i temperatura - Min. temperatura okoline: 0 °C
- Tlak i temperatura - Maksimalna temperatura okoline: 55 °C
- Tlak i temperatura - nazivni tlak min: 2,5 bara
- Tlak i temperatura - Nazivni tlak max: 10 bara
- Ulazi/izlazi - tip ulaza digitalni Količina: 0 ST
- Funkcije - Senzor tlaka: Br
- Funkcije - Broj senzora tlaka: 0
- Funkcije - ručno / automatsko prebacivanje: Ne
- Funkcije - mjerač tlaka količina: 0 komada
- Funkcije - Manometar: Br
- Značajke - Integrirani nepovratni ventili u 3 (R): Da
- Značajke - Integrirani povratni ventili u 5 (S): Da
- Značajke - Pneumatski HotSwap u 1 (P): Da
- Funkcije - vanj. Ventili za prebacivanje opterećenja: Br
- Svojstva uređaja - Podskupina proizvoda: Ventilski otoci i sustavi automatizacije
- Svojstva uređaja - Generacija: Revizija 3
- Svojstva uređaja - međuhrana Količina: 0 ST
- Svojstva uređaja - Vrsta montaže: montaža na DIN šinu
- Priključak proces / vod - položaj radnog priključka: dolje (pneumatski modul)
- Priključak proces / vod - priključak napajanja: G 1/4
- Veza proces / linija - radna veza: D6
- Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP20
- Softver / komunikacija - Verzija modula: Multipol
- Softver/komunikacija - Komunikacijsko sučelje Hardver 1: Sub D 25-pinski
- Softver / Komunikacija - Komunikacijsko sučelje Protokol 1: Multipol
- Softver / Komunikacija - Interna komunikacija sabirnice: Bürkert
- Kako radi - funkcija ventila: 8x (2x 3/2) funkcija ventila CC
- Vrsta proizvoda
stezaljka ventila
- Temperaturni opseg medija
0 do 50 °C
- Proizvođač-br. dijela
20051264
- Broj digitalih ulaza
0
- Radni tlak (maks
10 bar
- Min. radni tlak
2.5 bar
- Maks. temperatura medija
50 °C
- Min. temperatura medija
0 °C
IP20
- Maks. temperatura okoline
55 °C
- Min. temperatura okoline
0 °C
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3048047 Bürkert 8640 20051264 stezaljka ventila 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3048047 Bürkert 8640 20051264 stezaljka ventila 1 St.
Opis
Sustav ventilskog otoka tipa 8640 prikladan je za rješavanje različitih i složenih zadataka upravljanja zahvaljujući dosljednom modularnom dizajnu s obzirom na pneumatska i električna sučelja. Postavljanjem pneumatskih modula s različitim brojem ventila, na ventilskom otoku mogu se implementirati funkcije ventila od 2 do 24. Tehnologija električnog povezivanja može se izvesti preko sučelja sabirnice polja, zajedničkog povezivanja (tehnologija paralelnog povezivanja) ili višepinskih sučelja. Ventili omogućuju različite moguće namjene. Kućište i priključni moduli izrađeni su od visokokvalitetne plastike (poliamid) i lako se spajaju ili odvajaju pomoću integrirane snap tehnologije.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
Kv vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bar i temperaturi vode u rasponu od 5 do 30 ° C. QNn vrijednost je mjerenje plinova u litrama po minuti.
